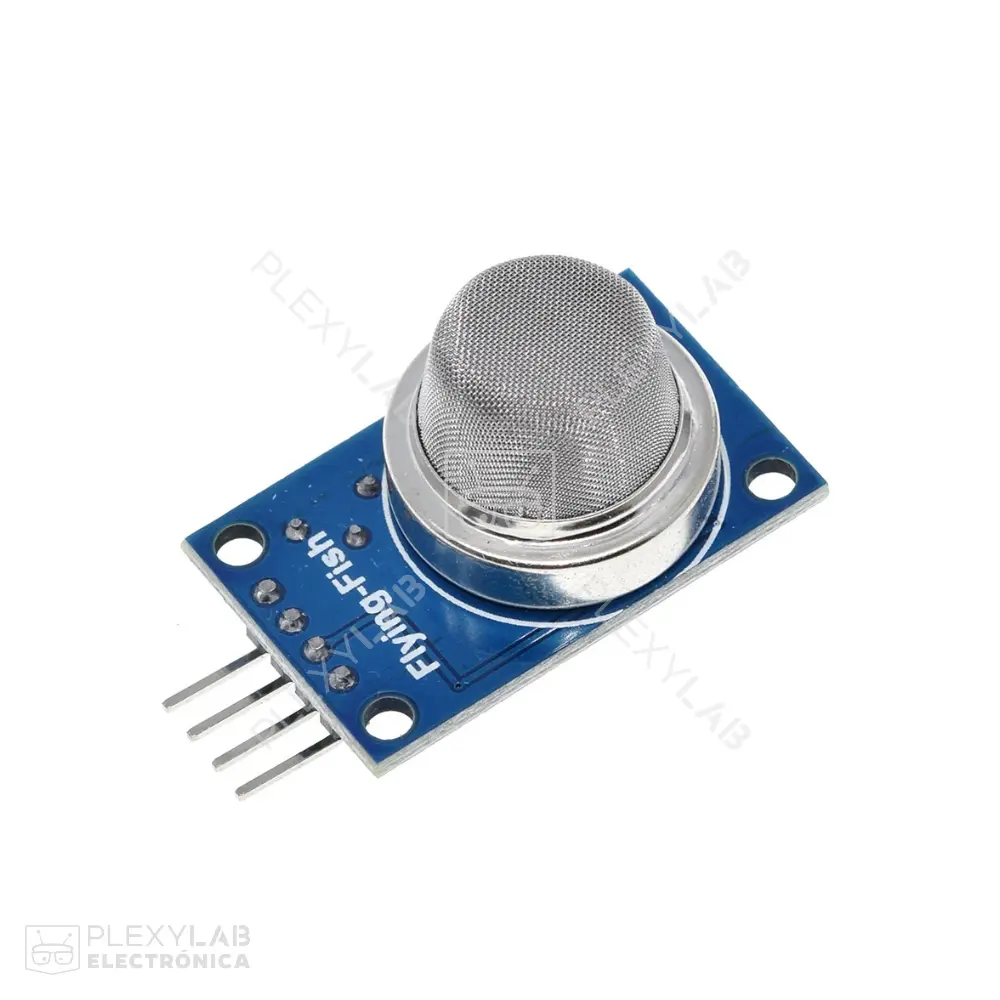

Módulo sensor de gas natural y GLP MQ-5 MQ5

https://www.plexylab.com/web/image/product.template/2029/image_1920?unique=fde4893

Módulo MQ-5 para detección de gases combustibles (LPG, propano, butano, gas natural) con rango típico 300–10000 ppm. Ofrece salida analógica 0–5V y salida digital TTL con umbral ajustable (LM393). Opera a 5V, respuesta rápida y compatibilidad con Arduino, ESP32 y Raspberry Pi.

$ 2,85 2.85 USD $ 2,85 $ 3,00 -5,0

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 2,85 $ 3,00

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

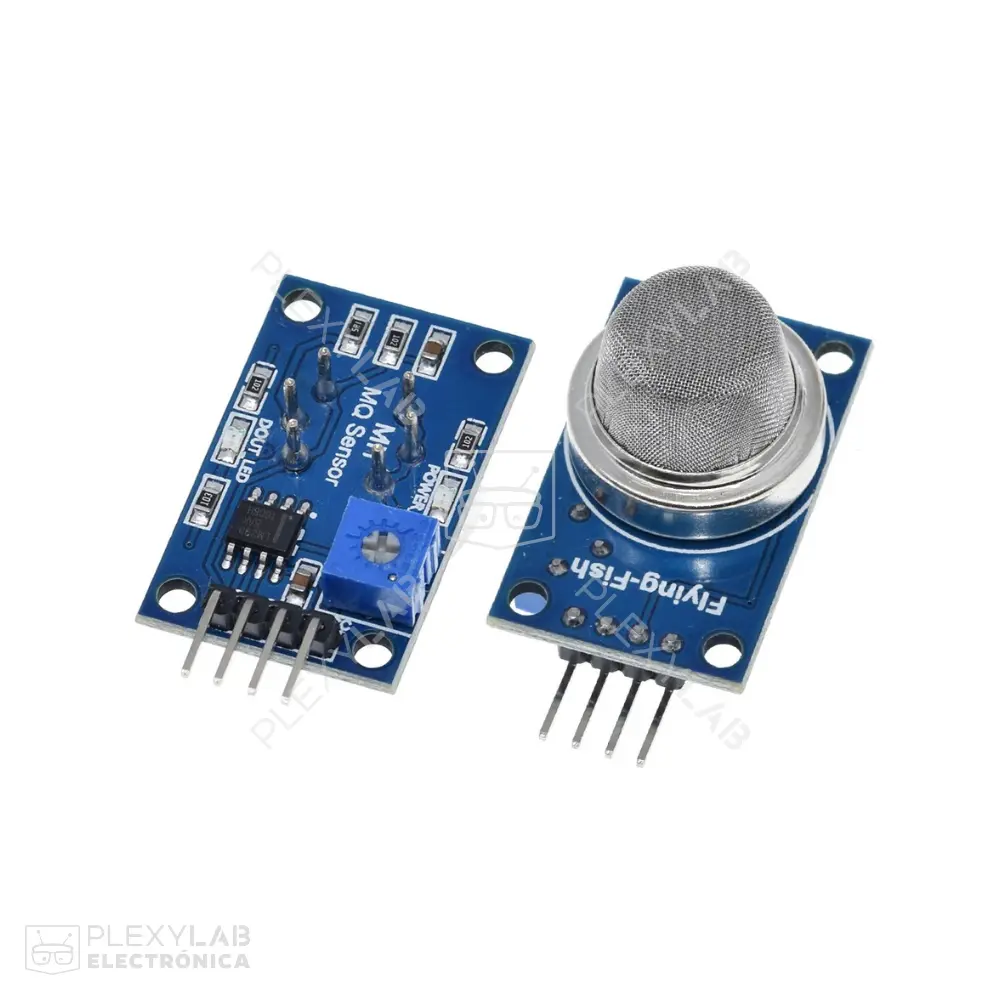

El módulo MQ-5 integra el sensor semiconductor de óxido de estaño (SnO2) MQ-5 y un comparador LM393 para proveer dos salidas: analógica (AO) de 0–5V proporcional a la concentración y digital (DO) con umbral ajustable mediante potenciómetro. Está optimizado para la detección de gases combustibles como gas licuado de petróleo (LPG), metano (CH4), propano (C3H8) y butano (C4H10), manteniendo baja sensibilidad relativa a alcohol y humo de cocina.

Funciona típicamente a 5V DC y requiere un periodo de calentamiento del elemento sensor para alcanzar estabilidad. Para integración con microcontroladores (Arduino, ESP32, STM32) y SBC como Raspberry Pi, la salida AO se conecta al ADC y la DO a entradas digitales para activar alarmas o relevadores. Accesorios recomendados incluyen zumbadores, módulos de relé y pantallas LCD/OLED para visualización. Disponible en PLEXYLAB, ideal para implementación en proyectos IoT y sistemas de seguridad.

Características:

  • Detección de gases combustibles: LPG, gas natural, propano y butano.
  • Salida dual: analógica 0–5V y digital TTL con umbral ajustable.
  • Alta sensibilidad con respuesta y recuperación rápidas.
  • Menor interferencia relativa por alcohol y humo de cocina.
  • Potenciómetro integrado y LED indicador de estado.
  • Compatible con Arduino, ESP32, STM32 y Raspberry Pi.
  • Tamaño compacto para montaje en dispositivos y alarmas.

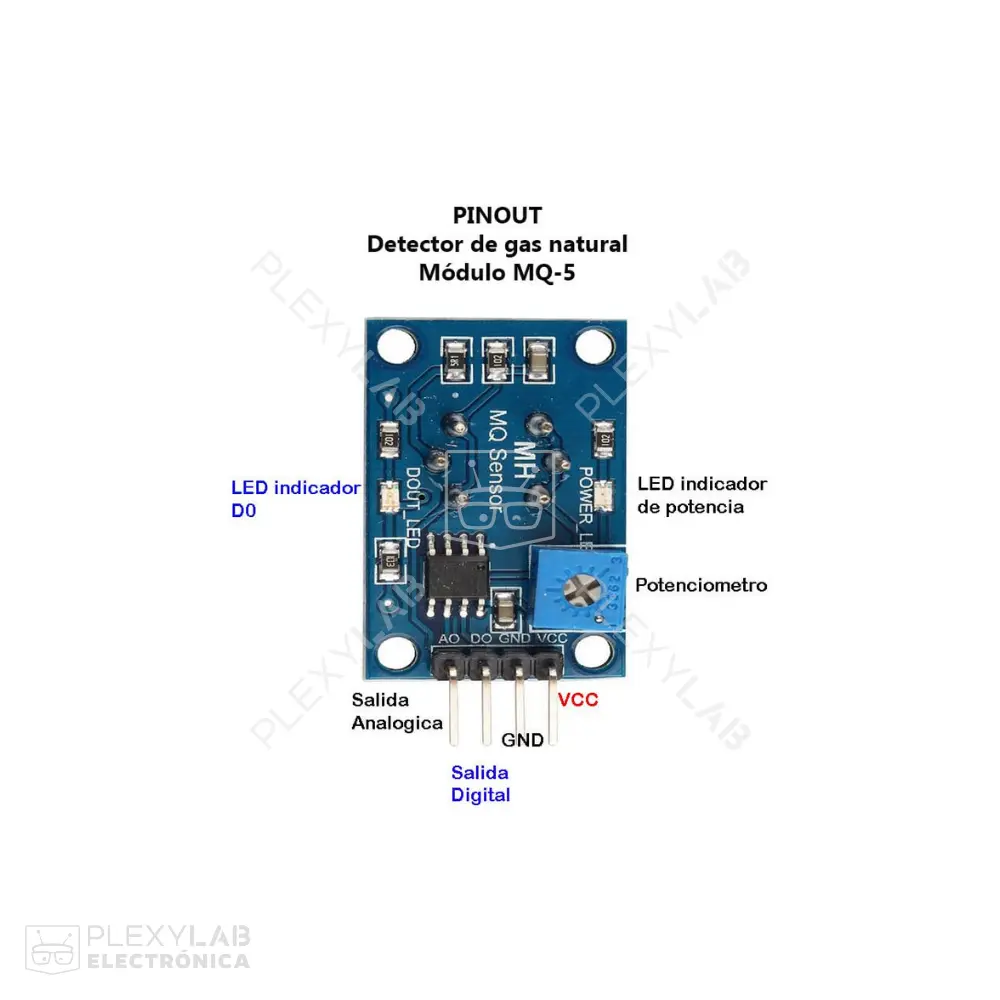

Conexiones:

  • VCC: Alimentación del módulo 5.0V.
  • GND: Tierra del sistema.
  • DO (Digital Out): Salida digital TTL que conmuta al superar el umbral configurado.
  • AO (Analog Out): Salida analógica 0–5V proporcional a la concentración de gas.

Aplicaciones:

  • Sistemas de detección de fugas de gas en cocinas y calderas.
  • Alarmas residenciales y comerciales para LPG y gas natural.
  • Monitoreo industrial de seguridad y ventilación.
  • Integración en dataloggers e IoT para registro y alertas remotas.
  • Proyectos educativos de sensores y automatización.
  • Detectores portátiles de gases combustibles.
  • Tipo de sensor: Semiconductor SnO2 (MQ-5).
  • Control/Comparador: LM393.
  • Voltaje de operación del módulo: 5.0V DC.
  • Consumo del calentador: ~150 mA (típico a 5V).
  • Salida analógica (AO): 0–5V proporcional a concentración.
  • Salida digital (DO): TTL 0/1 con umbral ajustable por potenciómetro.
  • Rango de detección recomendado: 300–10000 ppm (gases combustibles).
  • Gases objetivo: LPG, CH4, C3H8, C4H10.
  • Tiempo de pre-calentamiento: >24 h recomendado para estabilidad.
  • Temperatura de operación: -10°C a +50°C.
  • Humedad relativa admisible: ≤95% RH sin condensación.

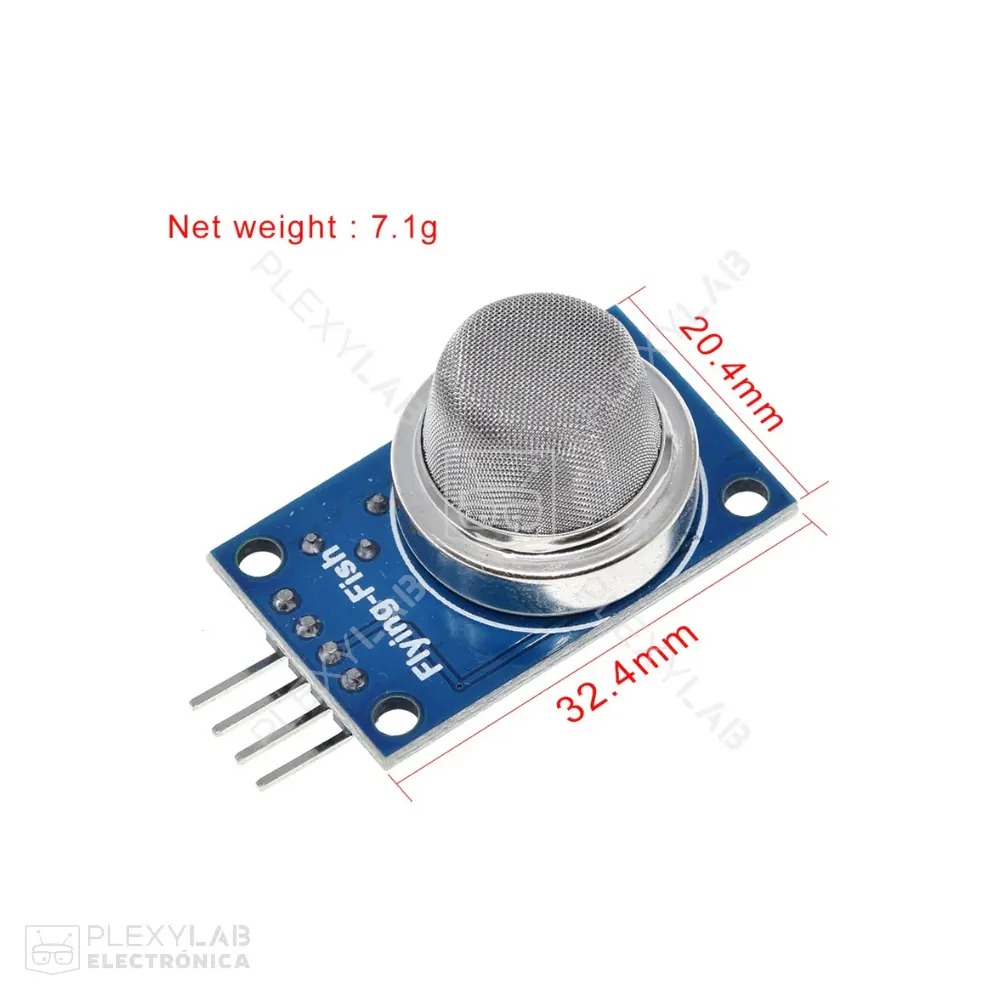

  • Dimensiones aproximadas: 32 x 22 x 27 mm.

El módulo MQ-5 es una solución versátil y económica para detectar gases combustibles. Su salida analógica y digital facilita la integración en sistemas de alarma, monitoreo e IoT, cubriendo aplicaciones domésticas, comerciales e industriales con un amplio rango de detección.

Código
SKU10351
