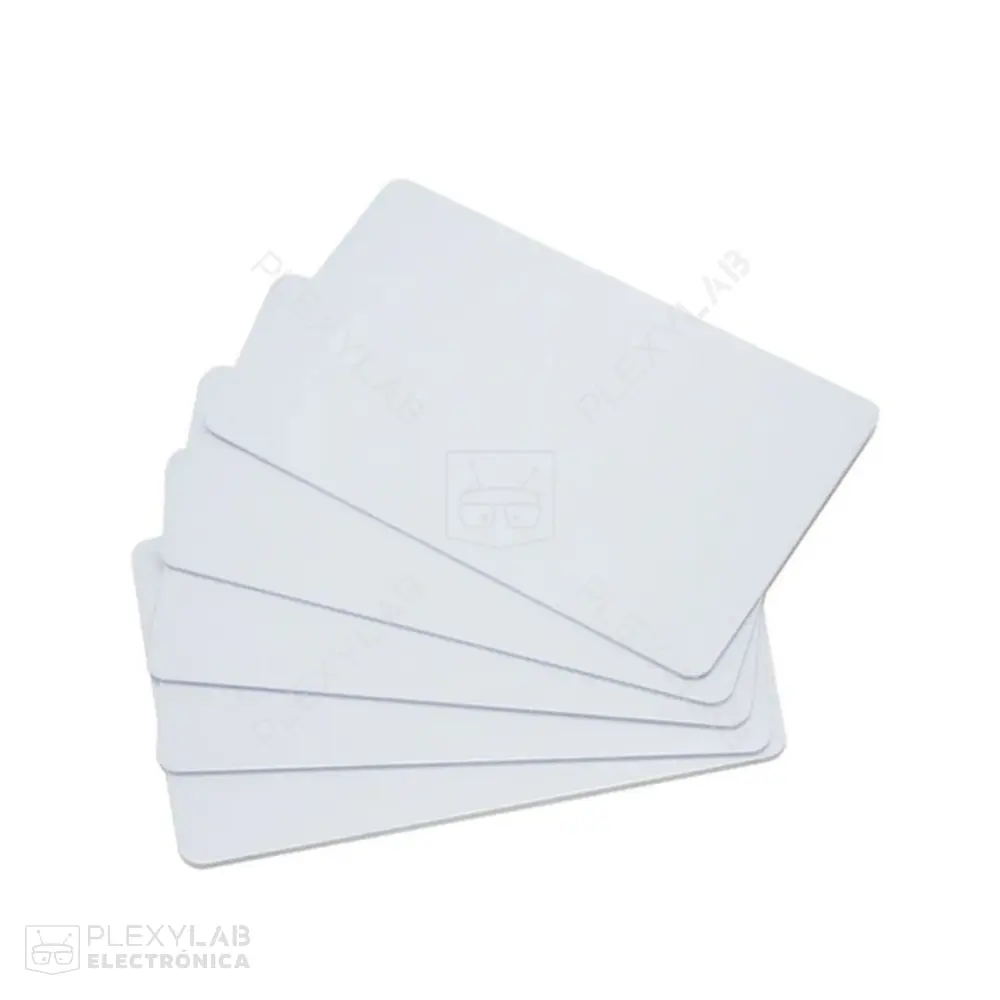

Tarjeta tag NFC Ntag215 13.56 MHz regrabable R/W con ID fija de proximidad de acceso magnética
Tarjeta tag NFC Ntag215 13.56 MHz regrabable R/W con ID fija de proximidad de acceso magnética
$ 0,75
$ 0,75

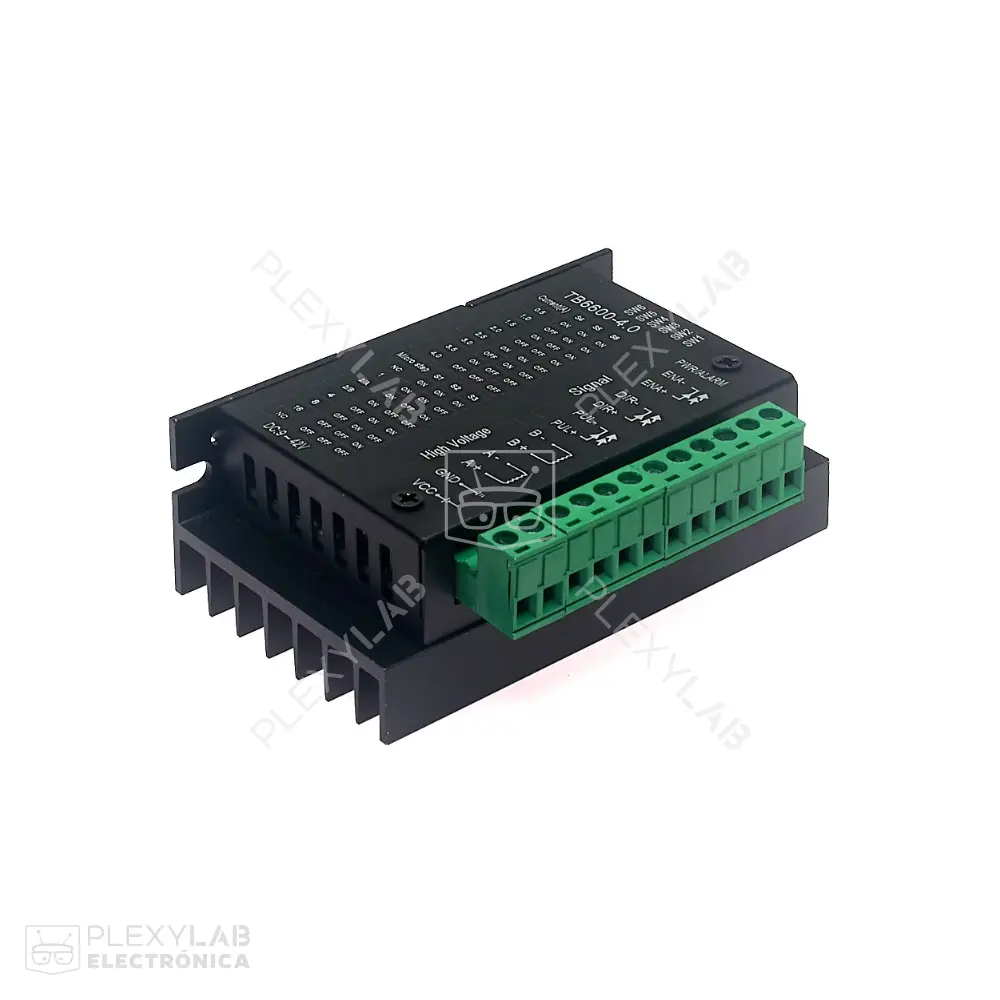

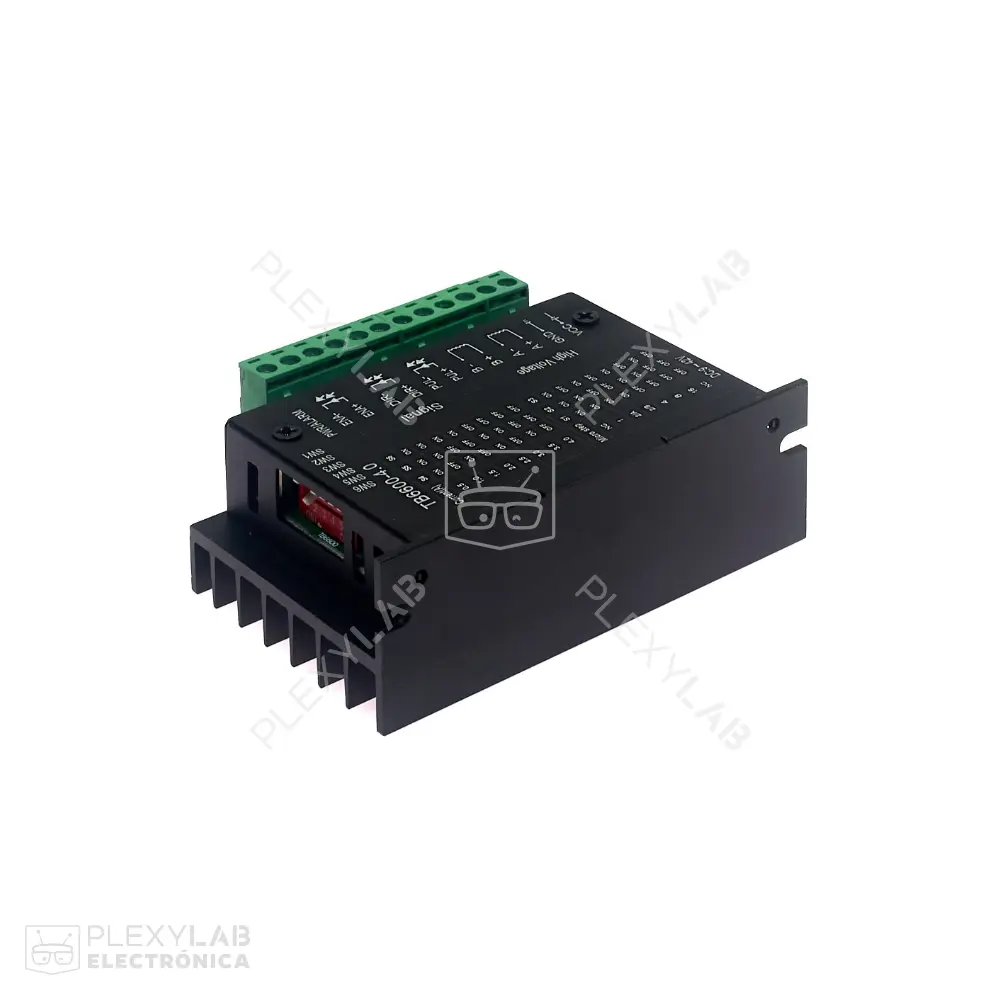

TB6600 Driver de 4A 9-40V para motor paso a paso NEMA 17/23/34

https://www.plexylab.com/web/image/product.template/3085/image_1920?unique=afaaa10

Driver TB6600 para motores bipolares NEMA 17/23/34. Entrada 9–40V DC, corriente ajustable 0.5–4.0A, 7 microstepping (1 a 1/32), entradas PUL/DIR/ENA optoacopladas 3.3–24V, protección térmica y contra sobrecorriente. Compatible con Arduino, CNC GRBL y PLC.

$ 19,00 19.0 USD $ 19,00 $ 20,00 -5,0

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 19,00 $ 20,00

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El controlador TB6600 es un driver profesional para motores paso a paso bipolares de dos fases. Acepta un amplio rango de alimentación de 9–40V DC (recomendado 24V) y permite limitar la corriente por DIP‑switch entre 0.5A y 4.0A. Incorpora entradas de control PUL (paso), DIR (dirección) y ENA (habilitar), todas con aislamiento por optoacoplador de alta velocidad para inmunidad al ruido y compatibilidad con niveles lógicos de 3.3–24V.

Dispone de siete resoluciones de microstepping: 1, 2/A, 2/B, 4, 8, 16 y 32, configurables por los interruptores S1–S3. Los interruptores S4–S6 establecen la corriente RMS/pico en 0.5A, 1.0A, 1.5A, 2.0A, 2.5A, 2.8A, 3.0A y 3.5A (hasta 4.0A máx. pico). Incluye funciones de reducción automática de corriente en reposo (semi‑flow), protección por sobretemperatura, sobrecorriente, cortocircuito e inversión de polaridad en la entrada.

Su etapa de potencia con TB6600HG y disipador de gran área permite accionar motores NEMA 17/23/34 de bajo ruido y vibración. Es compatible con controladores y firmware populares como Arduino/GRBL, Marlin, Repetier y CNC control mediante PLCs, facilitando la integración en routers CNC, láser, pick‑and‑place y automatización.

Características:

  • Rango de alimentación 9–40V DC, potencia máx. 160W.
  • Corriente ajustable 0.5–4.0A por DIP‑switch (8 niveles).
  • 7 resoluciones de microstepping: 1 a 1/32.
  • Entradas PUL/DIR/ENA optoacopladas, 3.3–24V.
  • Reducción automática de corriente en reposo (semi‑flow).
  • Protecciones: térmica, sobrecorriente, cortocircuito e inversión de polaridad.
  • Indicadores LED de estado y tabla de configuración impresa en el frontal.

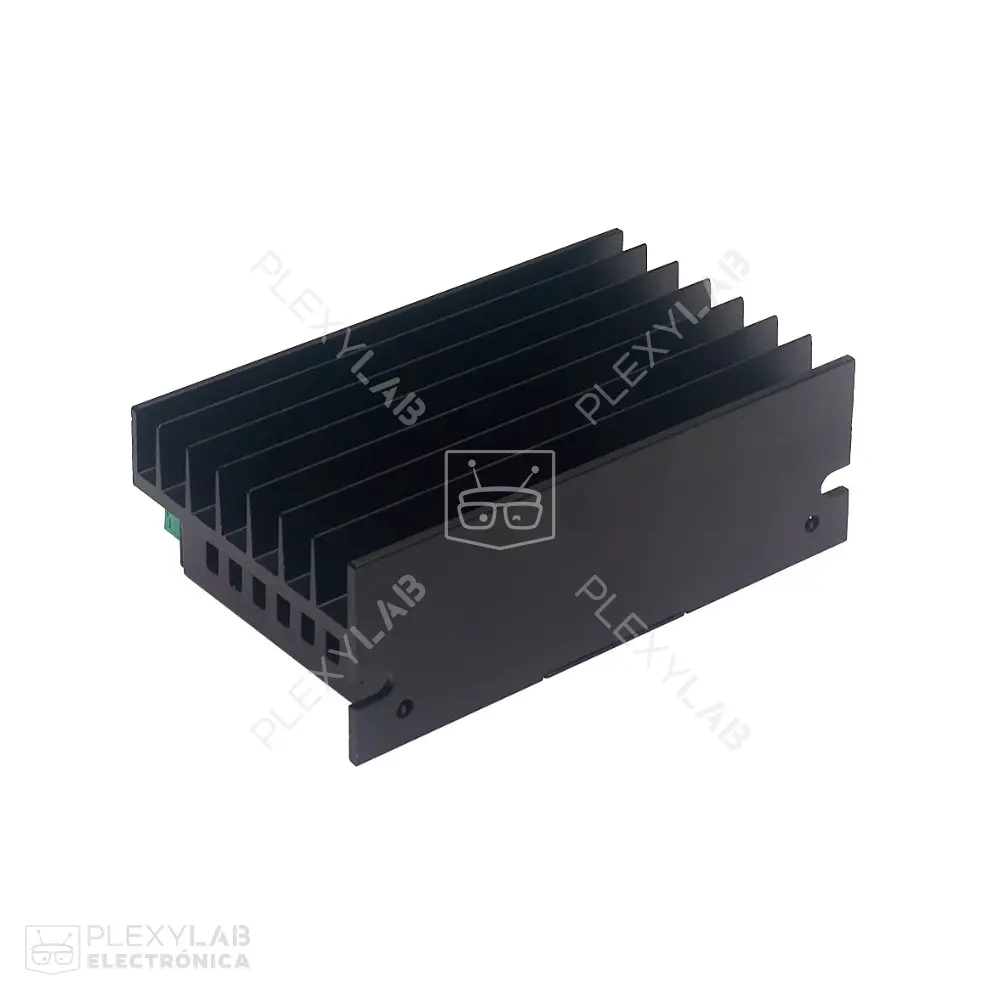

  • Disipador y carcasa metálica para alta disipación térmica.

Conexiones:

  • VCC / GND: Alimentación del driver 9–40V DC (polaridad protegida).
  • A+, A- / B+, B-: Salidas hacia las dos bobinas del motor paso a paso bipolar.
  • PUL+ / PUL-: Entrada de pulso de paso.
  • DIR+ / DIR-: Entrada de dirección de giro.
  • ENA+ / ENA-: Entrada de habilitación; al deshabilitar queda en estado libre.

Aplicaciones:

  • Routers/fresadoras CNC y máquinas láser de corte/grabado.
  • Impresoras 3D de gran formato y plotters.
  • Automatización industrial y control de posicionamiento.
  • Sistemas de robótica, pick‑and‑place y visión.
  • Proyectos educativos avanzados y bancos de pruebas de motores.
  • Chip driver: TB6600HG.
  • Tensión de entrada: 9–40V DC.
  • Corriente de salida: 0.5–4.0A pico (8 pasos seleccionables).
  • Señales de control: 3.3–24V (optoacopladas).
  • Resoluciones de microstep: 1, 2/A, 2/B, 4, 8, 16, 32.
  • Frecuencia de paso máx.: 200 kHz.
  • Potencia máxima: 160W.
  • Temperatura de trabajo: -10 a 45°C (almacenamiento -40 a 70°C).
  • Humedad: Sin condensación.
  • Dimensiones: 96 × 71 × 35 mm aprox. (frontal 96 × 57 mm visibles).
  • Peso: 120–200 g según versión/carcasa.

El TB6600 ofrece control preciso y robusto para motores bipolares hasta 4.0A con amplio rango de tensión, microstepping configurable y entradas optoacopladas. Es la opción idónea para CNC, impresión 3D y automatización que requieran fiabilidad, par elevado y fácil integración.
