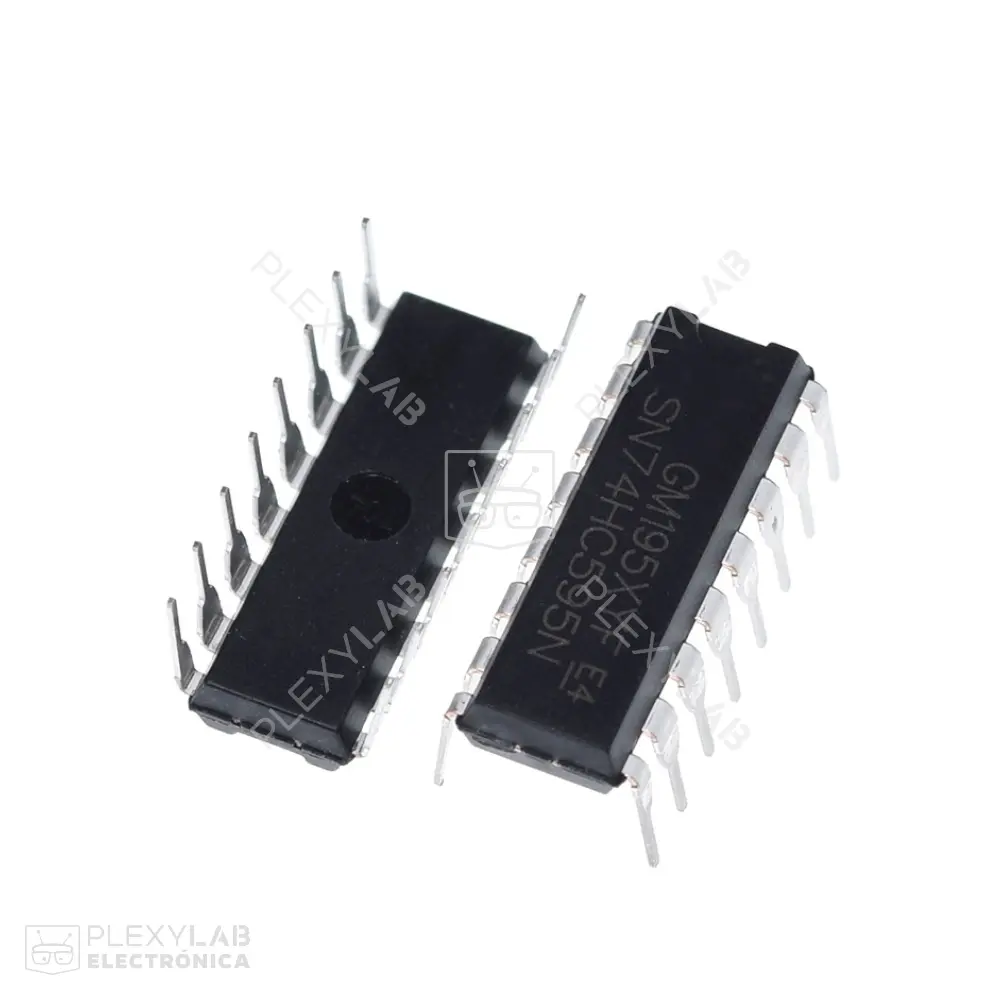

Circuito integrado 74HC595 SN74HC595 Registro de desplazamiento

https://www.plexylab.com/web/image/product.template/1936/image_1920?unique=8b17db0

Registro de desplazamiento 74HC595 de 8 bits, encapsulado DIP, ideal para expandir salidas digitales en proyectos con Arduino, ESP32 y otros microcontroladores.

$ 0,45 0.45 USD $ 0,45 $ 0,50 -10,0

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,45 $ 0,50

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El 74HC595 es un circuito integrado tipo registro de desplazamiento de 8 bits con almacenamiento de datos en latch y salida en serie y paralelo. Este componente permite controlar múltiples salidas digitales utilizando solo unos pocos pines de un microcontrolador, optimizando el uso de recursos en proyectos donde el número de pines GPIO es limitado.

Internamente, el 74HC595 combina un registro de desplazamiento y un registro de almacenamiento con salidas tipo "tristate". Los datos se ingresan secuencialmente por la entrada serie y, tras un pulso de reloj, se pueden actualizar todas las salidas simultáneamente. Es posible encadenar varios 74HC595 para aumentar la cantidad de salidas disponibles.

Este circuito es ampliamente utilizado en aplicaciones como displays de 7 segmentos, matrices LED, control de relés o drivers de transistores. Es compatible con lógicas TTL y CMOS, y funciona con tensiones de 2V a 6V, lo que lo hace apto para proyectos con Arduino, PIC, STM32, Raspberry Pi, entre otros.

Características:

  • Registro de desplazamiento de 8 bits
  • Salida en serie y paralelo
  • Latch interno para almacenamiento de datos
  • Encapsulado DIP de 16 pines
  • Compatible con TTL y CMOS
  • Bajo consumo de corriente
  • Posibilidad de encadenamiento

Aplicaciones:

  • Expansión de salidas digitales con microcontroladores
  • Control de displays de 7 segmentos
  • Matrices LED y sistemas de iluminación
  • Control de relés o actuadores
  • Proyectos con Arduino, ESP32, PIC, STM32
  • Sistemas de automatización
  • Prototipado en placas de desarrollo
  • Modelo: 74HC595 / SN74HC595
  • Tipo de encapsulado: DIP-16
  • Tensión de operación: 2V a 6V
  • Frecuencia de reloj máxima: 100 MHz (a 5V)
  • Corriente de salida máxima por pin: ±35 mA
  • Corriente total máxima: 70 mA
  • Rango de temperatura de operación: -40°C a 85°C
  • Tiempo de propagación: 13 ns (típico a 5V)

El 74HC595 es una solución eficiente y flexible para aumentar las salidas digitales de microcontroladores, ofreciendo alta velocidad, bajo consumo y facilidad de integración en proyectos electrónicos.

Código
SKU10215
