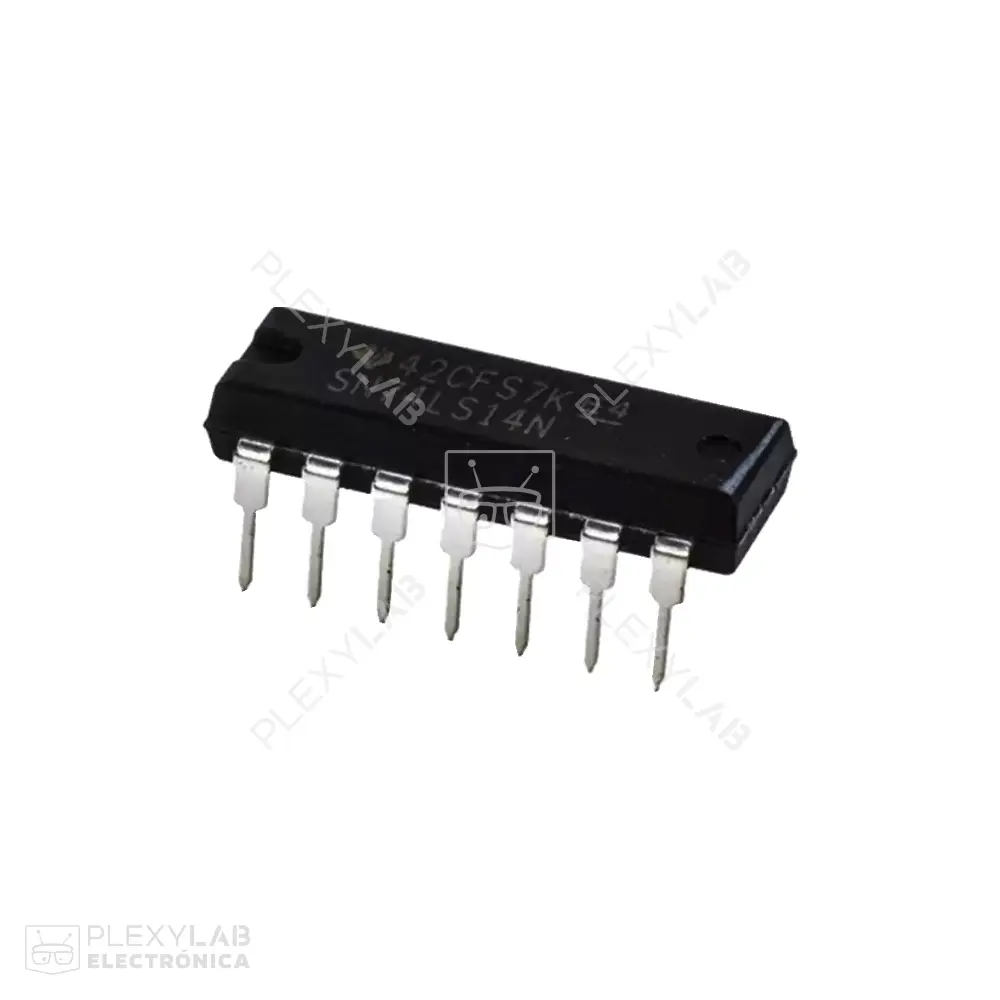

Circuito integrado 74LS14 Seis Inversore Schmitt Trigger
CI 74LS14 con seis inversores Schmitt Trigger, entradas con histéresis para señales ruidosas, ideal para digitalización precisa. Compatible con lógica TTL, microcontroladores y sistemas de automatización.
El circuito integrado 74LS14 es un componente digital de la familia TTL que contiene seis inversores independientes con entradas tipo Schmitt Trigger. Estas entradas se caracterizan por presentar histéresis, lo que permite una conmutación más estable y precisa en presencia de señales ruidosas o transiciones lentas, mejorando la inmunidad al ruido.
Cada inversor actúa como una puerta NOT que convierte una entrada de nivel alto en una salida de nivel bajo, y viceversa, pero a diferencia de las compuertas lógicas tradicionales, los Schmitt Trigger poseen umbrales de activación distintos para los niveles alto y bajo. Esta característica es últil para digitalizar señales analógicas con transiciones no definidas.
El 74LS14 está diseñado para operar con una fuente de alimentación de 5V, y su encapsulado DIP de 14 pines permite su montaje en protoboards o PCBs estándar. Es ampliamente compatible con sistemas basados en Arduino, ESP32, Raspberry Pi, PLCs y otros microcontroladores.
Características:
- Seis inversores independientes con entradas Schmitt Trigger
- Alta inmunidad al ruido
- Encapsulado DIP de 14 pines
- Compatible con lógica TTL
- Rápido tiempo de respuesta
- Ideal para digitalización de señales analógicas
- Operación estable ante entradas con transiciones lentas
Aplicaciones:
- Digitalización de señales analógicas ruidosas
- Sistemas de lectura de sensores
- Interfaz de botones o switches mecánicos
- Procesamiento de señales en PLCs
- Proyectos con Arduino y microcontroladores
- Automatización industrial
- Sistemas de entrada para controladores lógicos
- Modelo: 74LS14
- Tipo de encapsulado: DIP-14
- Cantidad de inversores: 6
- Tipo de entrada: Schmitt Trigger
- Tensión de alimentación: 4.75V a 5.25V
- Nivel lógico bajo máximo: 0.8V
- Nivel lógico alto mínimo: 2V
- Corriente de salida máxima: 8mA
- Temperatura de operación: 0°C a 70°C
El circuito integrado 74LS14 proporciona una solución eficiente para aplicaciones que requieren inversión lógica con tolerancia al ruido y transiciones de señal no definidas, siendo versátil en automatización y proyectos digitales.
