Circuito integrado 74LS147 codificador de 10 líneas a 4 líneas

https://www.plexylab.com/web/image/product.template/1952/image_1920?unique=8b17db0

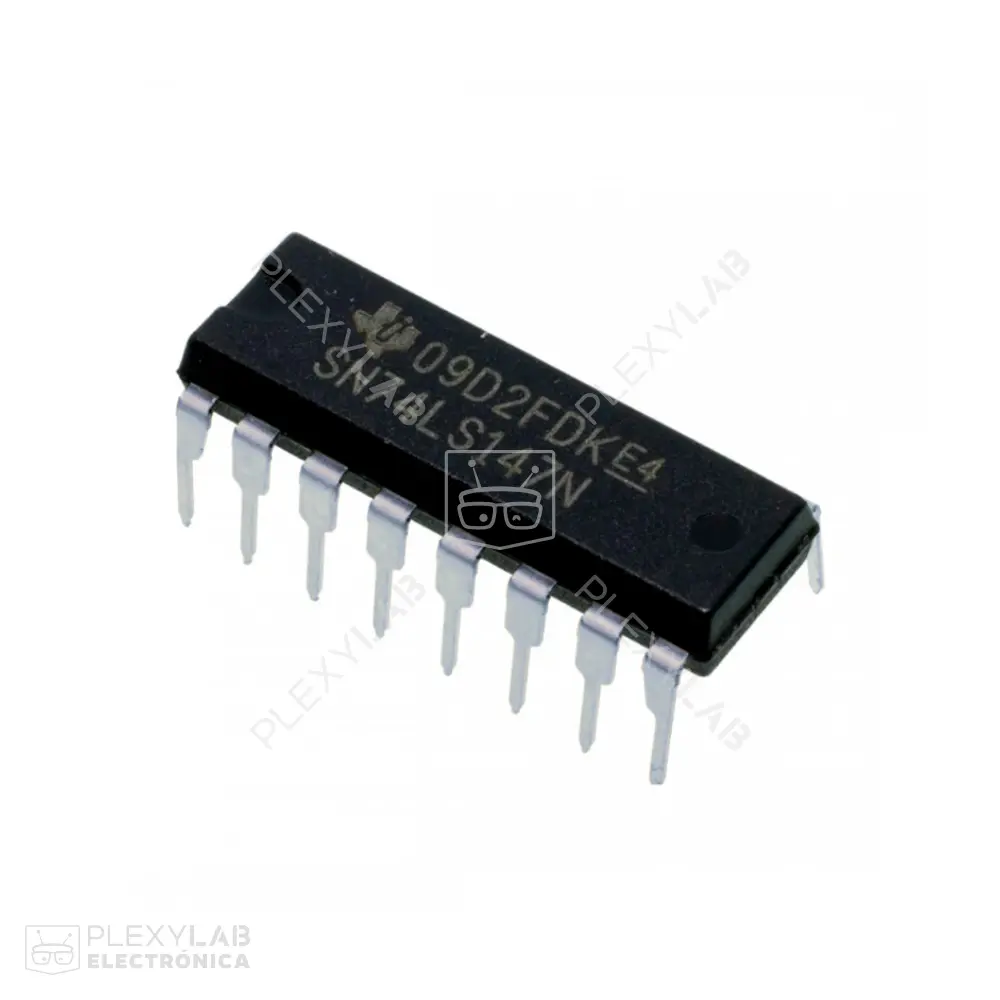

IC 74LS147 codificador TTL de prioridad de 10 entradas a 4 salidas, encapsulado DIP de 16 pines, ideal para digitalizar señales en sistemas lógicos, compatible con Arduino, PIC y otros microcontroladores.

$ 1,00 1.0 USD $ 1,00 $ 1,10 -9,1

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 1,00 $ 1,10

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El circuito integrado 74LS147 es un codificador de prioridad TTL que convierte hasta 10 entradas activas en una salida codificada de 4 bits. Este componente es parte de la serie 74LS y se utiliza para reducir el número de líneas requeridas para transmitir información digital desde múltiples fuentes, priorizando la entrada con el número más alto activo.

Opera con una tensión de 5V y es capaz de proporcionar salidas compatibles con dispositivos TTL estándar. La salida se representa en código binario, lo que facilita su integración con microcontroladores, sistemas digitales y circuitos de control. El encapsulado DIP de 16 pines permite su instalación directa en protoboards o tarjetas PCB.

Gracias a su funcionalidad de codificación con prioridad, el 74LS147 es ideal para sistemas en los que se requiere identificar el canal activo más significativo, como teclados matriciales, multiplexores o rutinas de entrada de señales. Es ampliamente compatible con plataformas como Arduino, ESP32, STM32, Raspberry Pi y PIC, siendo una herramienta versátil para aplicaciones de digitalización y control.

Características:

  • Codificador de prioridad de 10 a 4 líneas.
  • Prioridad de entrada por orden descendente (9 a 0).
  • Compatible con microcontroladores.
  • Encapsulado DIP de 16 pines.
  • Salidas en código binario inverso.
  • Alta velocidad de respuesta.
  • Tensión de operación estándar de 5V.
  • Entrada activa baja.
  • Compatible con protoboards y PCBs.

Aplicaciones:

  • Codificadores de teclados matriciales.
  • Multiplexores y sistemas de selección de canal.
  • Sistemas de control lógico digital.
  • Reducción de líneas de entrada en microcontroladores.
  • Proyectos educativos de codificación digital.
  • Automatización industrial con prioridad de señal.
  • Digitalización de entradas analógicas mediante lógica TTL.
  • Tipo de IC: 74LS147.
  • Tecnología: TTL.
  • Número de entradas: 10 (activa baja).
  • Número de salidas: 4 (salida binaria).
  • Prioridad: Entrada más alta activa.
  • Voltaje de operación: 4.75V a 5.25V.
  • Encapsulado: DIP de 16 pines.
  • Temperatura de operación: 0°C a 70°C.
  • Tiempo de propagación: 22ns típico.

El 74LS147 es un componente esencial en sistemas digitales que requieren codificación con prioridad. Su diseño TTL, facilidad de integración y compatibilidad con plataformas de desarrollo lo convierten en una solución eficaz para proyectos de control y digitalización.

Código
SKU10231
