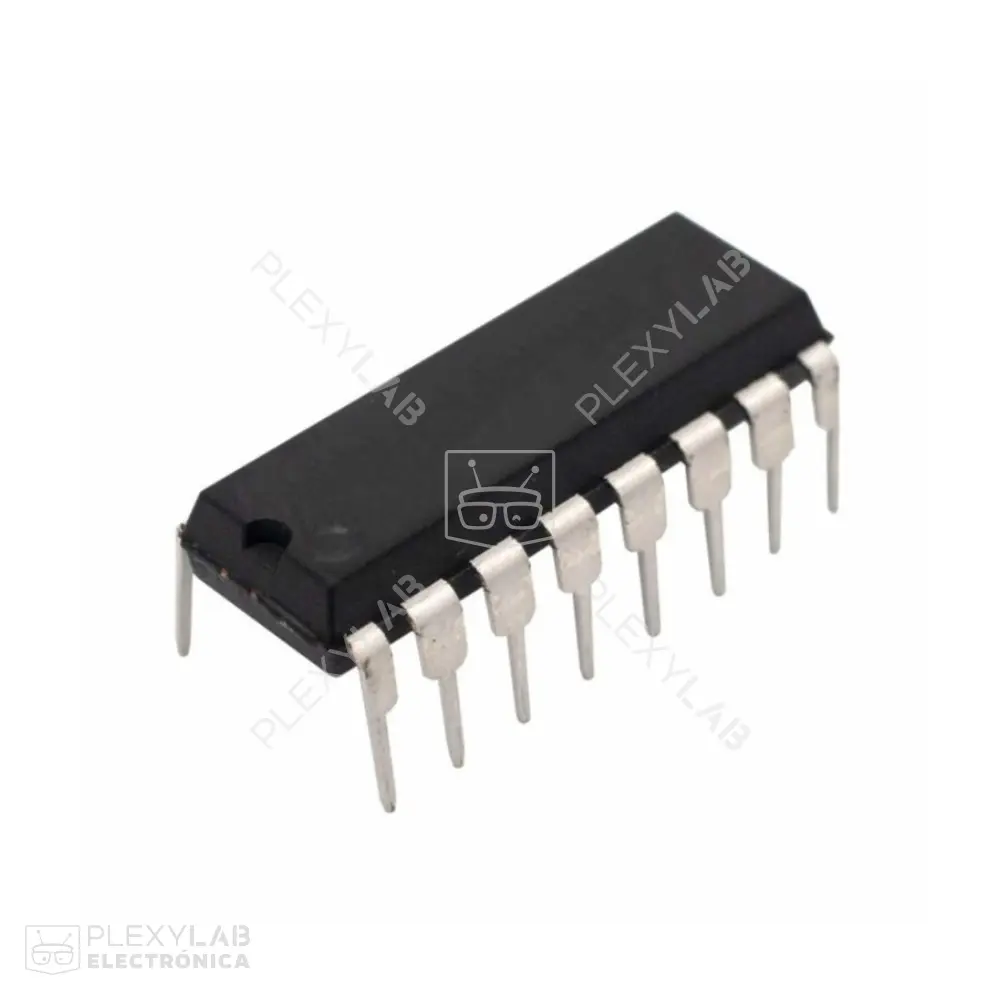

Circuito integrado 74LS174 Flip Flop tipo D

https://www.plexylab.com/web/image/product.template/1953/image_1920?unique=8b17db0

IC 74LS174 Flip-Flop tipo D de 6 bits con entrada de reloj y borrado asíncrono, encapsulado DIP de 16 pines, ideal para registros de almacenamiento y sincronización digital, compatible con microcontroladores como Arduino, PIC y STM32.

$ 0,70 0.7000000000000001 USD $ 0,70 $ 0,75 -6,7

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,70 $ 0,75

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El circuito integrado 74LS174 es un registro de almacenamiento compuesto por seis flip-flops tipo D con salidas individuales. Cada flip-flop captura el valor de la entrada D en el flanco ascendente del reloj, manteniendo el dato hasta el siguiente ciclo. Incorpora una entrada de borrado asíncrono común que permite reiniciar el contenido de todas las salidas a nivel bajo, independientemente del reloj.

Diseñado con tecnología TTL, el 74LS174 opera con un voltaje típico de 5V, lo que lo hace compatible con la mayoría de microcontroladores y sistemas lógicos digitales como Arduino, ESP32, STM32, Raspberry Pi, PIC y otros. El encapsulado DIP de 16 pines facilita su uso en protoboards y diseños de placas de circuito impreso (PCB).

Este componente es ideal para aplicaciones de almacenamiento temporal de datos, sincronización de señales, registros de desplazamiento paralelos y secuencias digitales. Su capacidad de manejar múltiples bits y su respuesta rápida lo convierten en una opción confiable para sistemas de control y procesamiento de datos.

Características:

  • Seis flip-flops tipo D independientes.
  • Lógica TTL compatible con sistemas digitales.
  • Entrada de reloj común positiva.
  • Entrada de borrado asíncrono activa baja.
  • Salidas individuales por flip-flop.
  • Encapsulado DIP de 16 pines.
  • Operación sincrónica con control de reloj.
  • Diseñado para registros de almacenamiento.
  • Compatible con microcontroladores TTL.
  • Alta velocidad de conmutación.

Aplicaciones:

  • Registros de almacenamiento temporal.
  • Sincronización de señales digitales.
  • Sistemas de control digital.
  • Registros de desplazamiento paralelos.
  • Interfaz con microcontroladores TTL.
  • Proyectos educativos de electrónica digital.
  • Procesamiento de datos digitales.
  • Tipo de IC: 74LS174.
  • Tecnología: TTL.
  • Cantidad de flip-flops: 6 tipo D.
  • Tensión de operación: 4.75V a 5.25V.
  • Encapsulado: DIP de 16 pines.
  • Entrada de reloj: Flanco positivo.
  • Entrada de borrado: Asíncrona activa baja.
  • Temperatura de operación: 0°C a 70°C.
  • Tiempo de propagación: 25ns típico.

El 74LS174 es un componente versátil para aplicaciones digitales que requieren almacenamiento y control de datos sincronizados. Su diseño TTL, facilidad de integración y configuración simple lo convierten en una solución efectiva para proyectos educativos e industriales.

Código
SKU10232
