Circuito integrado 74LS266 XNOR o NOR exclusiva cuádruple

https://www.plexylab.com/web/image/product.template/1955/image_1920?unique=1e16327

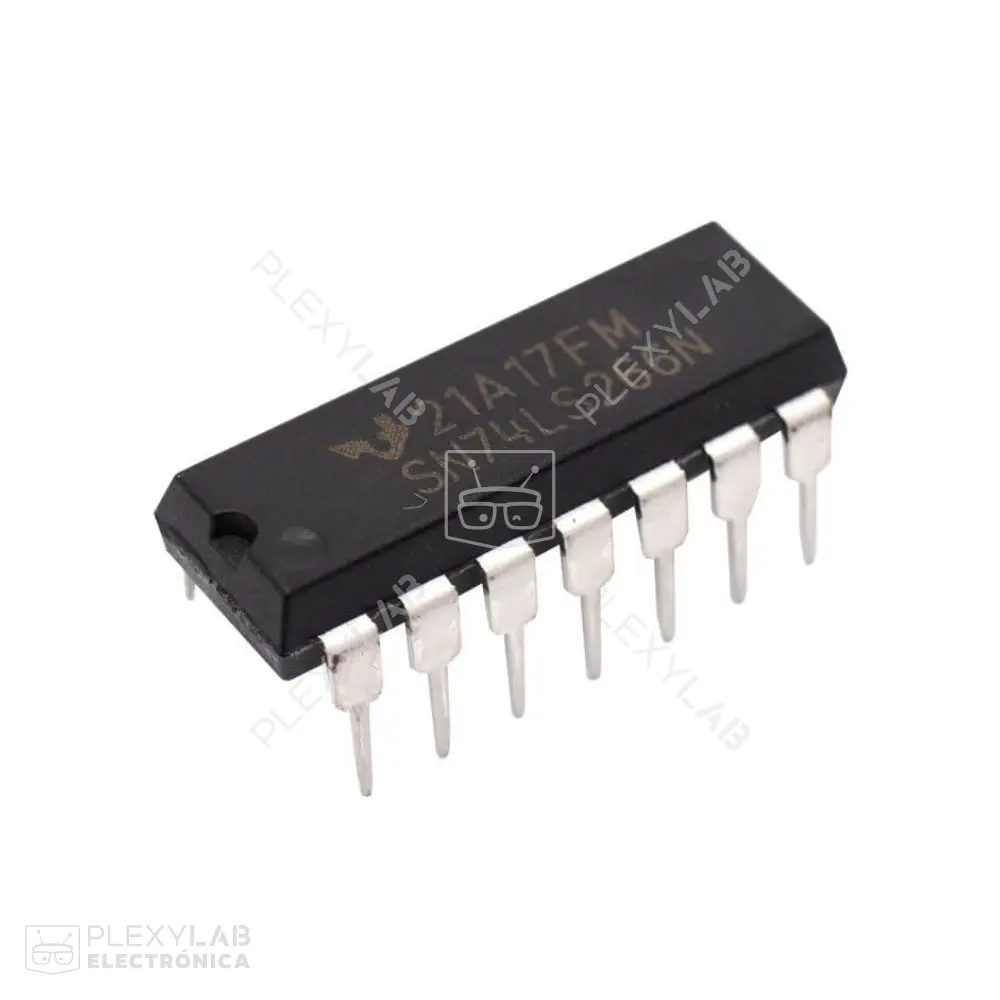

IC 74LS266 compuesto por cuatro compuertas XNOR de dos entradas, salidas abiertas y lógica TTL, encapsulado DIP de 14 pines, ideal para operaciones lógicas exclusivas en sistemas digitales con Arduino, STM32, PIC y más.

$ 1,20 1.2 USD $ 1,20 $ 1,30 -7,7

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 1,20 $ 1,30

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El circuito integrado 74LS266 contiene cuatro compuertas XNOR de dos entradas con salidas de colector abierto. Estas compuertas realizan la función lógica exclusiva negativa (equivalente a NOR exclusiva), es decir, producen una salida baja cuando las entradas difieren y una salida alta cuando son iguales.

Diseñado bajo tecnología TTL, el 74LS266 es compatible con tensiones de alimentación de 4.75V a 5.25V, lo que garantiza su funcionamiento en sistemas digitales tradicionales y modernos. Su encapsulado DIP de 14 pines permite una instalación sencilla en placas de pruebas o PCBs. Las salidas abiertas permiten la conexión con otras compuertas o dispositivos para configuraciones lógicas más complejas mediante buses compartidos.

Este circuito es adecuado para aplicaciones que requieren comparación lógica, detección de paridad, sincronización y control de condiciones lógicas. Es ampliamente utilizado en sistemas de control digital, interfaces lógicas, procesamiento de datos y proyectos con microcontroladores como Arduino, ESP32, Raspberry Pi, STM32 y PIC.

Características:

  • Cuatro compuertas XNOR independientes.
  • Salidas de colector abierto.
  • Funcionalidad lógica exclusiva negativa.
  • Compatible con plataformas como Arduino y STM32.
  • Encapsulado DIP de 14 pines.
  • Alta velocidad de operación.
  • Conexión de salidas en bus.
  • Diseño ideal para sistemas digitales lógicos.
  • Fácil integración en protoboard o PCB.

Aplicaciones:

  • Comparadores lógicos.
  • Detectores de paridad o igualdad.
  • Procesamiento de señales digitales.
  • Interfaces de control lógico TTL.
  • Sistemas de conmutación digital.
  • Proyectos de aprendizaje en electrónica digital.
  • Controladores lógicos programables.
  • Tipo de IC: 74LS266.
  • Tecnología: TTL.
  • Tipo de compuerta: XNOR (NOR exclusiva).
  • Cantidad de compuertas: 4.
  • Entradas por compuerta: 2.
  • Tipo de salida: Colector abierto.
  • Voltaje de operación: 4.75V a 5.25V.
  • Encapsulado: DIP de 14 pines.
  • Temperatura de operación: 0°C a 70°C.
  • Tiempo de propagación: 20ns típico.

El circuito integrado 74LS266 ofrece una solución eficaz para implementaciones lógicas exclusivas con colector abierto. Su versatilidad y compatibilidad con sistemas digitales lo hacen indispensable en aplicaciones de control, procesamiento y comparación de datos.

Código
SKU10234
