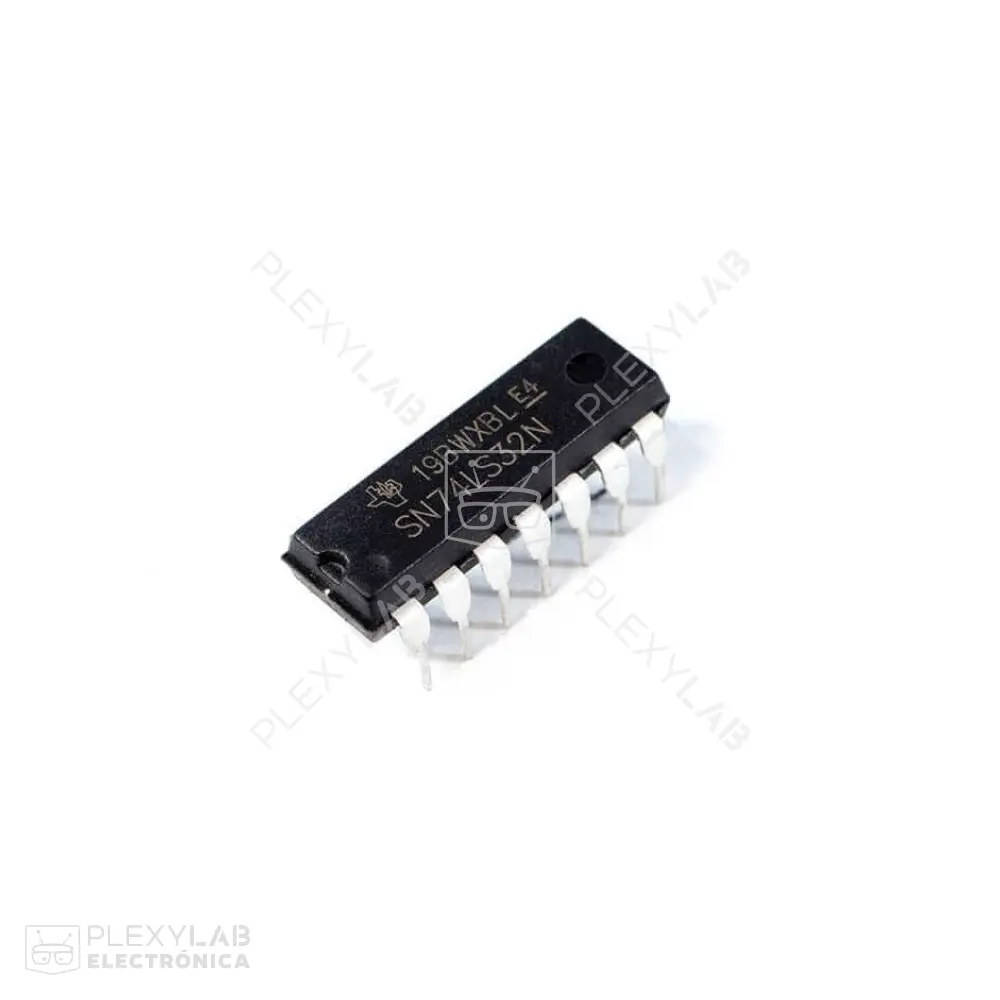

Circuito integrado 74LS32 Compuerta OR
Circuito integrado 74LS32 con cuatro compuertas OR de dos entradas, lógica TTL, encapsulado DIP-14, operación a 5V, ideal para proyectos digitales y microcontroladores como Arduino y PIC.
El circuito integrado 74LS32 es un componente lógico de la familia TTL que incorpora cuatro compuertas OR independientes de dos entradas cada una, todas contenidas en un encapsulado DIP de 14 pines. Cada compuerta realiza la función lógica OR, generando una salida en alto si al menos una de sus entradas está en alto.
Este componente es ideal para diseños digitales donde se requiera sumar condiciones lógicas o combinar múltiples señales de control. Gracias a su compatibilidad con niveles TTL y su baja disipación de energía, es ampliamente utilizado en sistemas embebidos, microcontroladores y circuitos de control lógico.
Su tensión de operación está centrada en 5V, lo que permite integrarlo fácilmente con plataformas como Arduino, Raspberry Pi (vía adaptadores de nivel) y otros sistemas que utilizan lógica de 5V. Ofrece buena inmunidad al ruido y tiempos de propagación rápidos, haciéndolo ideal para aplicaciones que requieren respuestas lógicas fiables.
Características:
- 4 compuertas OR de dos entradas por chip
- 2 entradas por compuerta
- Encapsulado DIP de 14 pines
- Compatible con niveles TTL
- Bajo consumo de energía
- Operación a 5V
- Alta velocidad de conmutación
- Interfaz sencilla con microcontroladores
Aplicaciones:
- Implementación de funciones lógicas combinacionales
- Proyectos de electrónica digital educativa
- Sistemas embebidos con microcontroladores
- Automatización y control digital
- Interfaces lógicas para sensores y actuadores
- Sistemas TTL de 5V
- Laboratorios de electrónica digital
- Modelo: 74LS32
- Familia lógica: TTL
- Función lógica: Compuerta OR (cuádruple, 2 entradas)
- Encapsulado: DIP-14
- Voltaje de operación: 4.75V a 5.25V
- Corriente de entrada máxima: 1µA (típico)
- Corriente de salida máxima: 8mA (LOW), -0.4mA (HIGH)
- Tiempo de propagación: 8ns típico
- Temperatura de operación: 0°C a 70°C
El circuito integrado 74LS32 es una solución eficiente y confiable para la implementación de funciones lógicas OR en diseños digitales, siendo compatible con múltiples plataformas y ampliamente utilizado en aplicaciones educativas e industriales.
Código |
SKU10221 |
