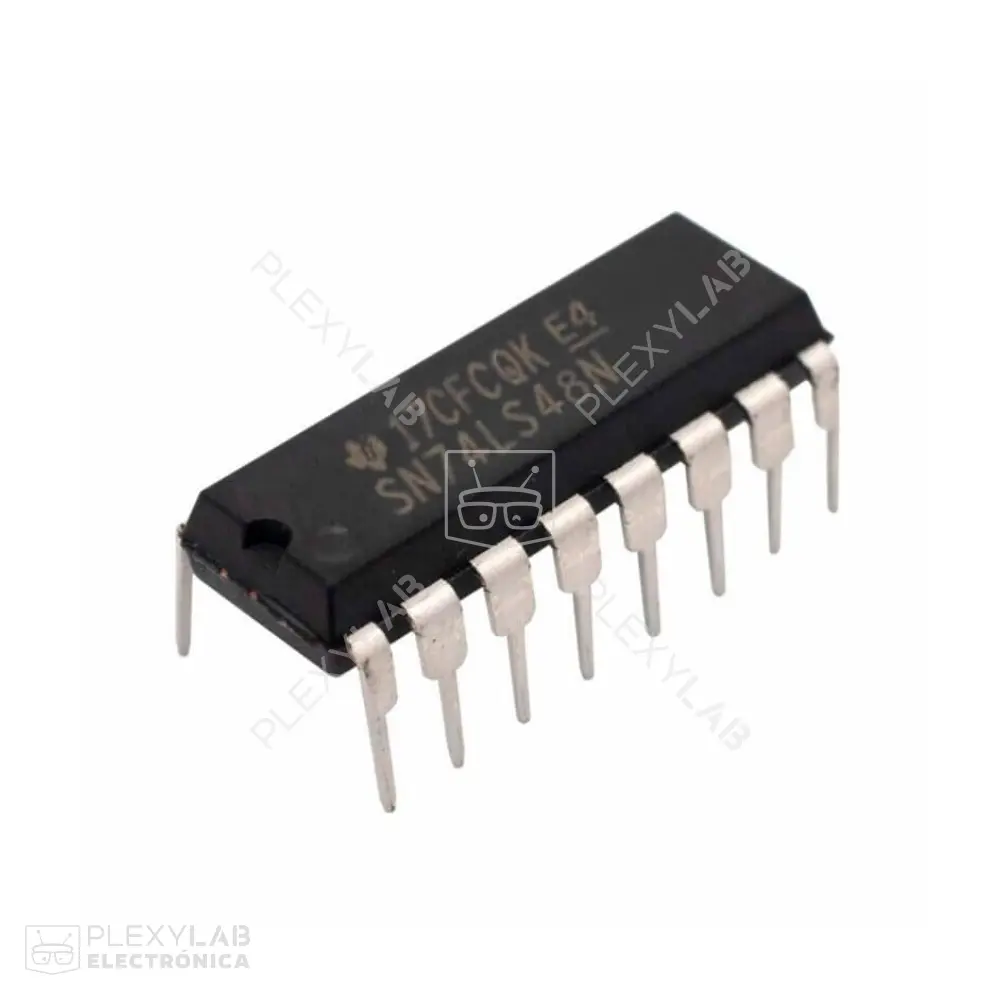

Circuito integrado 74LS48 Decodificador Display 7 Segmentos

https://www.plexylab.com/web/image/product.template/1945/image_1920?unique=f01f0b7

Decodificador BCD a 7 segmentos 74LS48 con salidas activas en bajo, adecuado para displays de cátodo común. Compatible con lógica TTL y microcontroladores como Arduino, ESP32 y PIC.

$ 0,55 0.5499999999999999 USD $ 0,55 $ 0,60 -8,3

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,55 $ 0,60

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El circuito integrado 74LS48 es un decodificador BCD a display de 7 segmentos diseñado para controlar directamente indicadores de cátodo común. Este dispositivo convierte una entrada binaria codificada en decimal de 4 bits (BCD) en una salida de 7 segmentos que puede ser utilizada para visualizar dígitos del 0 al 9.

Opera con lógica TTL y cuenta con salidas activas en bajo, lo cual lo hace compatible con displays de cátodo común. Incluye entradas de supresión de decodificación y prueba de línea que permiten un control más flexible del display. El encapsulado DIP de 16 pines facilita su integración en protoboards y placas de circuito impreso.

Es ideal para aplicaciones educativas, sistemas embebidos, relojes digitales, indicadores de conteo y cualquier proyecto que requiera la visualización de valores numéricos. Puede utilizarse con microcontroladores como Arduino, ESP32, PIC, STM32 y otros.

Características:

  • Decodificador BCD a 7 segmentos
  • Salidas activas en bajo
  • Compatible con displays de cátodo común
  • Entradas de prueba y supresión
  • Encapsulado DIP de 16 pines
  • Lógica TTL
  • Compatible con microcontroladores

Aplicaciones:

  • Control de displays de 7 segmentos
  • Indicadores numéricos digitales
  • Proyectos educativos
  • Interfaces con microcontroladores
  • Visualización en sistemas embebidos
  • Contadores digitales
  • Relojes digitales
  • Modelo: 74LS48
  • Tipo de IC: Decodificador BCD a 7 segmentos
  • Entradas: 4 bits BCD (A, B, C, D)
  • Salidas: 7 segmentos activos en bajo
  • Tensión de operación: 4.75V a 5.25V
  • Corriente de salida: hasta 8mA por segmento
  • Encapsulado: DIP-16
  • Temperatura de operación: 0°C a 70°C

El 74LS48 es un componente esencial para la conversión de códigos BCD a visualización numérica en displays de 7 segmentos, ideal para sistemas digitales que requieren simplicidad, compatibilidad TTL y eficiencia.

Código
P10224
