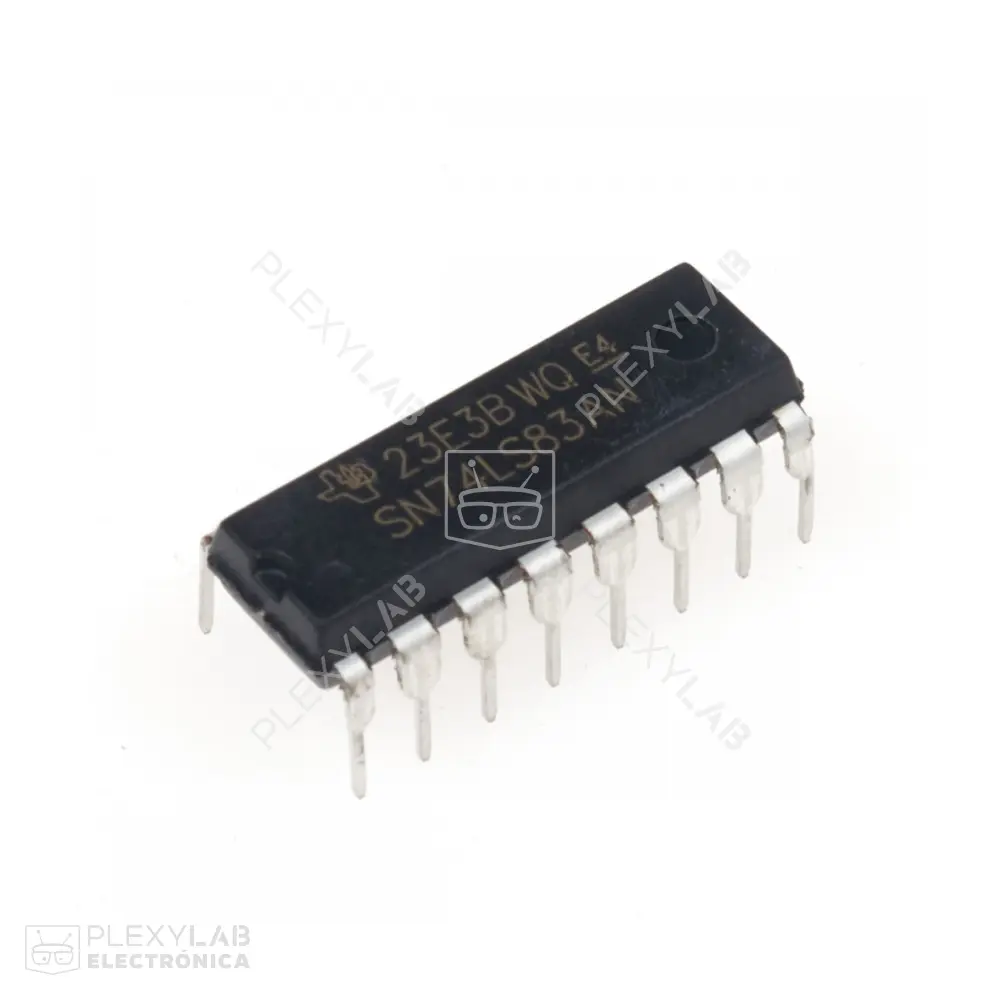

Circuito integrado 74LS83 Sumador binario de 4 bits
El 74LS83 es un sumador binario de 4 bits TTL que realiza operaciones aritméticas rápidas con salida de acarreo (carrier). Ideal para sistemas digitales, procesadores, proyectos educativos y aplicaciones de electrónica secuencial.
El circuito integrado 74LS83 pertenece a la familia lógica TTL 74LS y está diseñado como un sumador binario completo de 4 bits con entrada y salida de acarreo (carrier). Este dispositivo puede utilizarse de manera independiente o encadenado con otros sumadores para ampliar la capacidad de procesamiento a n bits, lo que lo hace versátil en el diseño de sistemas aritméticos digitales.
Su funcionamiento se basa en la adición de dos números binarios de 4 bits junto con un acarreo de entrada opcional. Genera como resultado una suma binaria de 4 bits y una salida de acarreo, permitiendo la conexión en cascada para sumadores de mayor tamaño. Gracias a su compatibilidad con lógica TTL estándar, se integra fácilmente en proyectos que incluyan microcontroladores, procesadores y tarjetas de desarrollo como Arduino, PIC, ESP32 o sistemas basados en FPGA.
Encuentra este componente en PLEXYLAB, disponible con envío rápido y seguro, para aplicaciones en sistemas aritméticos digitales, diseño de ALUs, prácticas educativas y proyectos de electrónica avanzada.
Características:
- Sumador binario completo de 4 bits.
- Compatible con lógica TTL estándar.
- Entrada de acarreo y salida de acarreo para conexión en cascada.
- Operación síncrona y estable.
- Bajo tiempo de propagación para alta velocidad de operación.
- Encapsulado DIP de 16 pines.
- Ideal para expansión de sistemas aritméticos.
Aplicaciones:
- Diseño de unidades aritmético-lógicas (ALU).
- Implementación de sumadores de mayor tamaño en cascada.
- Proyectos de enseñanza en electrónica digital.
- Procesamiento binario en sistemas digitales.
- Sistemas con microcontroladores y FPGA.
- Cálculos aritméticos en procesadores experimentales.
- Simulaciones educativas de arquitectura de computadores.
- Familia lógica: TTL 74LS.
- Función principal: Sumador binario de 4 bits.
- Voltaje de alimentación (Vcc): 4.75V a 5.25V.
- Tensión típica de operación: 5V.
- Entradas: A (4 bits), B (4 bits), Cin (acarreo de entrada).
- Salidas: S (4 bits de suma), Cout (acarreo de salida).
- Corriente de salida máxima (LOW): 8mA.
- Corriente de salida máxima (HIGH): -0.4mA.
- Tiempo de propagación típico: 20ns.
- Temperatura de operación: 0°C a 70°C.
- Encapsulado: DIP-16.
El circuito integrado 74LS83 es un sumador binario de 4 bits confiable y versátil que permite realizar operaciones aritméticas digitales de forma rápida y precisa. Su diseño compacto y compatibilidad TTL lo convierten en un componente esencial para proyectos digitales y aplicaciones educativas.
