Circuito integrado 74LS85 comparador de 4 bits

https://www.plexylab.com/web/image/product.template/1948/image_1920?unique=8b17db0

Comparador digital 74LS85 de 4 bits, permite comparar dos palabras binarias e identificar si A > B, A = B o A < B. Compatible con TTL, ideal para microcontroladores y sistemas digitales de control y decisión.

$ 0,80 0.8 USD $ 0,80 $ 0,85 -5,9

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,80 $ 0,85

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

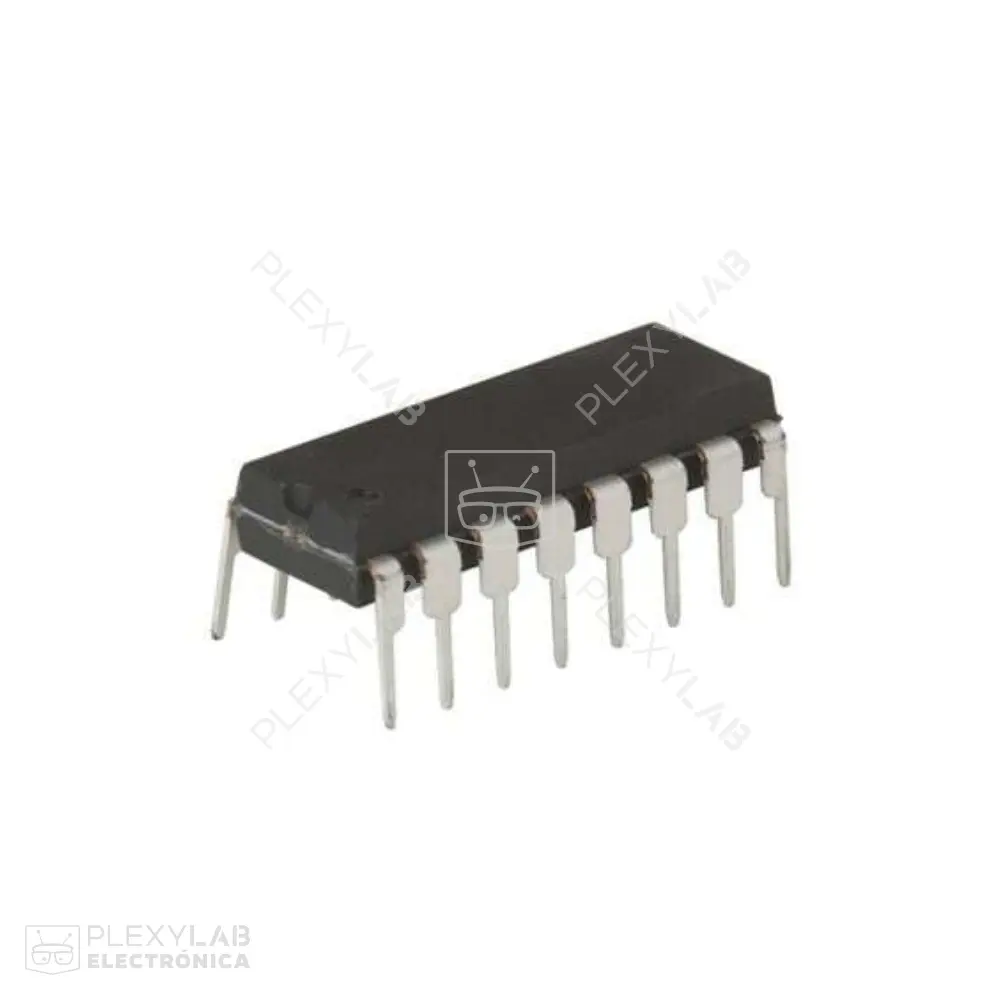

El 74LS85 es un circuito integrado TTL de la serie 74LS que funciona como comparador binario de 4 bits. Este comparador paralelo permite analizar dos entradas binarias de 4 bits (A y B) y determinar la relación entre ambas, generando tres salidas lógicas: A > B, A = B y A < B. Estas salidas facilitan decisiones lógicas dentro de sistemas digitales.

Su funcionalidad permite la interconexión para expandir comparaciones a más de 4 bits mediante la conexión en cascada, lo que lo hace versátil para aplicaciones de mayor complejidad. Trabaja con niveles de voltaje TTL estándar (5V) y es ideal para integrar en sistemas con microcontroladores como Arduino, ESP32, Raspberry Pi, STM32 y PLCs.

El encapsulado DIP de 16 pines facilita su uso en protoboards o PCBs, siendo ampliamente empleado en sistemas de control, lógica secuencial, proyectos educativos y en diseño de circuitos aritméticos.

Características:

  • Comparador binario de 4 bits
  • Salidas lógicas: A > B, A = B, A < B
  • Interconexión para comparación de n bits
  • Operación con lógica TTL
  • Encapsulado DIP de 16 pines
  • Compatible con microcontroladores
  • Alta velocidad y bajo consumo

Aplicaciones:

  • Comparación de datos en sistemas digitales
  • Controladores lógicos y secuenciales
  • Diseño de ALUs y circuitos aritméticos
  • Proyectos de aprendizaje en electrónica digital
  • Interfaces con microcontroladores
  • Sistemas de decisión binaria
  • Equipos industriales y automatización
  • Modelo: 74LS85
  • Tipo de IC: Comparador binario
  • Entradas: 4 bits A (A0-A3) y 4 bits B (B0-B3)
  • Salidas: A > B, A = B, A < B
  • Voltaje de operación: 4.75V a 5.25V
  • Corriente de salida: hasta 8mA por salida
  • Encapsulado: DIP-16
  • Temperatura de operación: 0°C a 70°C

El comparador digital 74LS85 es un componente esencial para sistemas lógicos que requieren decisiones binarias rápidas y precisas. Su capacidad de interconexión y compatibilidad TTL lo convierten en una opción versátil para diseños electrónicos modernos.

Código
SKU10227
