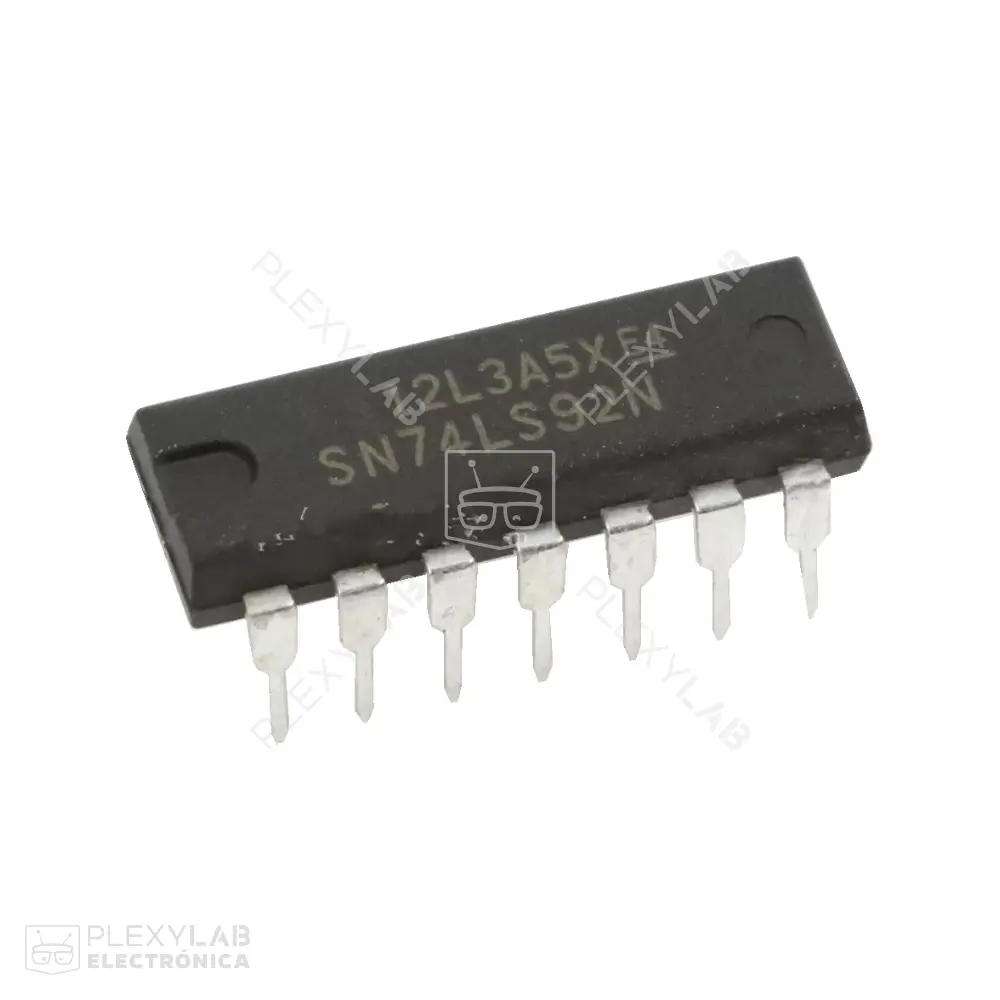

Circuito integrado 74LS92 contador divisor por 12
Circuito integrado 74LS92 contador divisor por 12
$ 0,80
$ 0,80

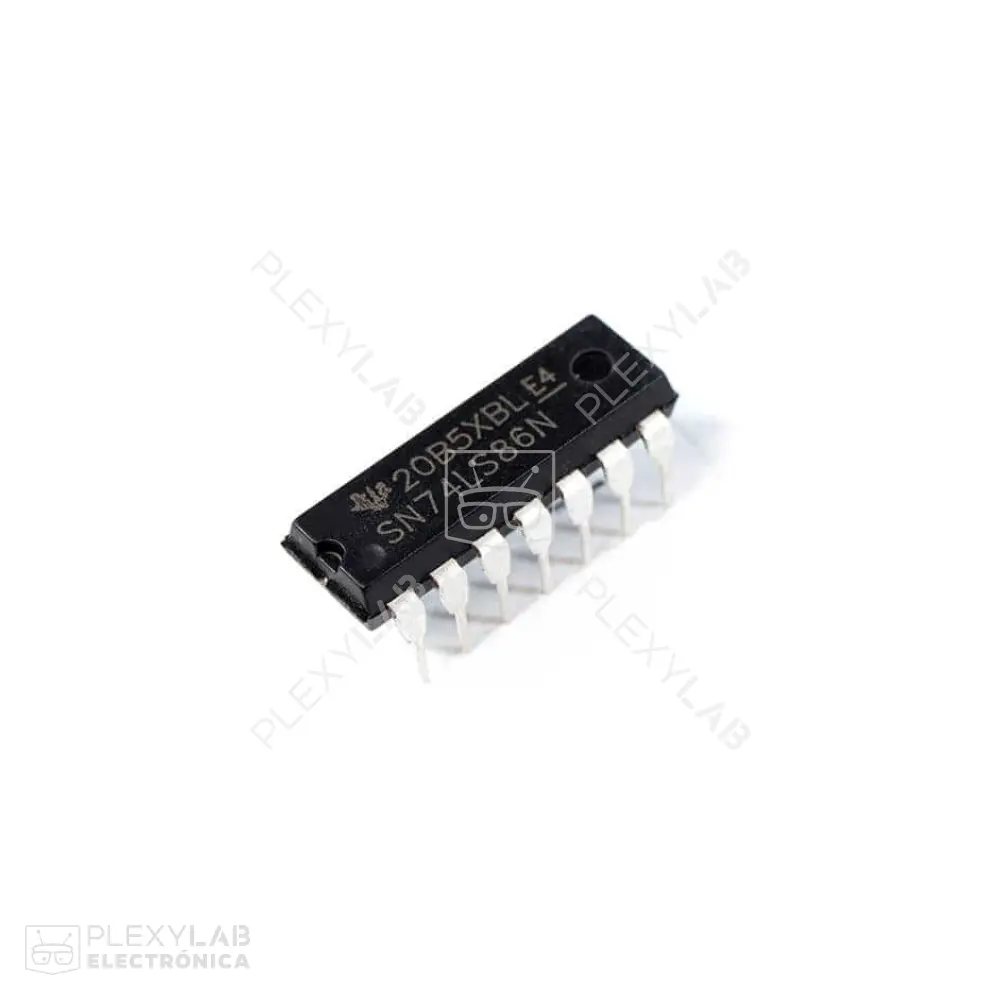

Circuito integrado 74LS86 Compuerta XOR Exclusiva

https://www.plexylab.com/web/image/product.template/1949/image_1920?unique=1e16327

El 74LS86 es un circuito integrado con cuatro compuertas XOR de dos entradas, compatible con lógica TTL y encapsulado DIP-14, ideal para operaciones lógicas exclusivas en proyectos digitales con Arduino, PIC o STM32.

$ 0,50 0.5 USD $ 0,50 $ 0,55 -9,1

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,50 $ 0,55

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El circuito integrado 74LS86 incluye cuatro compuertas lógicas XOR de dos entradas, que generan una salida alta solo cuando las entradas son diferentes. Esta función es esencial en aplicaciones de comparación, detección de paridad y operaciones aritméticas básicas dentro de sistemas digitales.

Diseñado bajo tecnología TTL (Transistor-Transistor Logic), el 74LS86 opera con una tensión nominal de 5V y presenta características de baja potencia y alta velocidad. Su encapsulado DIP-14 permite una fácil integración en protoboards y placas de circuito impreso, siendo ideal para el desarrollo y pruebas de circuitos lógicos.

Es totalmente compatible con microcontroladores como Arduino, ESP32, PIC, STM32 y Raspberry Pi. Puede utilizarse en proyectos que requieren implementación de lógica combinacional, sumadores binarios, control de señales y otras operaciones donde la compuerta XOR es esencial.

Características:

  • Cuatro compuertas XOR independientes
  • Dos entradas por compuerta
  • Compatible con lógica TTL
  • Encapsulado DIP de 14 pines
  • Operación a 5V
  • Alta velocidad y bajo consumo
  • Integración sencilla en protoboards y PCBs
  • Compatible con Arduino, PIC, ESP32 y otros

Aplicaciones:

  • Comparadores lógicos en sistemas digitales
  • Detectores de paridad
  • Implementación de sumadores binarios
  • Circuitos de control de flujo de datos
  • Proyectos educativos de electrónica digital
  • Interfaces de comunicación digital
  • Diseño de lógica combinacional personalizada
  • Modelo: 74LS86
  • Tipo de compuerta: XOR (exclusiva)
  • Cantidad de compuertas: 4
  • Entradas por compuerta: 2
  • Tensión de operación: 4.75V a 5.25V
  • Corriente de salida: 8mA máx. por salida
  • Encapsulado: DIP-14
  • Temperatura de operación: 0°C a 70°C

El circuito integrado 74LS86 es ideal para proyectos digitales que requieren compuertas XOR de alta velocidad y bajo consumo, facilitando el diseño de lógica combinacional eficiente y compacta.

Código
SKU10228
