Circuito integrado CD40106BE CMOS Schmitt-Trigger Inverters

https://www.plexylab.com/web/image/product.template/1957/image_1920?unique=8b17db0

IC CD40106BE con 6 inversores Schmitt-Trigger CMOS, ideal para conformar osciladores, filtros digitales y acondicionamiento de señales, compatible con sistemas TTL y CMOS, encapsulado DIP de 14 pines.

$ 0,50 0.5 USD $ 0,50 $ 0,55 -9,1

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,50 $ 0,55

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

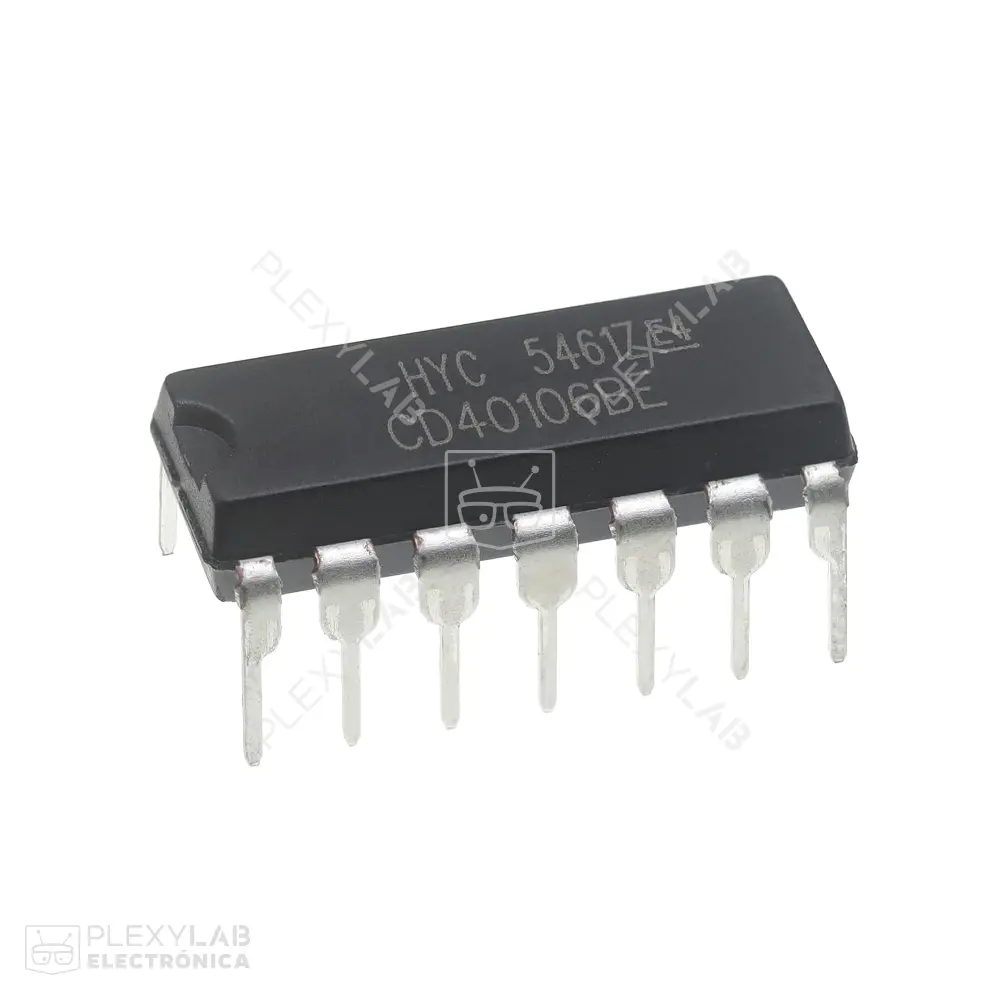

El CD40106BE es un circuito integrado CMOS que contiene seis inversores Schmitt-Trigger independientes. Estos inversores están diseñados para ofrecer una transición rápida y estable entre niveles lógicos, incluso en presencia de señales de entrada ruidosas o de transiciones lentas. Esta característica es especialmente útil para el acondicionamiento de señales, formación de pulsos y en la construcción de osciladores o filtros digitales.

Este CI opera con una amplia gama de voltajes, desde 3V hasta 15V, y es compatible tanto con sistemas lógicos CMOS como TTL. La salida de cada inversor puede manejar cargas capacitivas y resistivas, haciéndolo ideal para su uso en sistemas mixtos. Su encapsulado DIP de 14 pines facilita su montaje en protoboards o en placas de circuito impreso.

Gracias a sus propiedades de histéresis en la entrada, los inversores Schmitt-Trigger garantizan estabilidad en la transición de estados, permitiendo una mayor inmunidad al ruido y mejor rendimiento en entornos analógico-digitales. Es ampliamente utilizado con microcontroladores como Arduino, STM32, ESP32 y en sistemas digitales y analógicos combinados.

Características:

  • Seis inversores Schmitt-Trigger independientes.
  • Lógica CMOS con alta inmunidad al ruido.
  • Ideal para filtrado digital y osciladores.
  • Amplio rango de tensión de operación.
  • Encapsulado DIP de 14 pines.
  • Compatible con lógica TTL y CMOS.
  • Baja corriente de consumo.
  • Salidas compatibles con cargas capacitivas.
  • Propiedades de histéresis en la entrada.
  • Acondicionamiento de señales ruidosas o lentas.

Aplicaciones:

  • Filtros y osciladores digitales.
  • Formadores de pulsos o acondicionadores de señales.
  • Sistemas de automatización digital y analógica.
  • Proyectos con Arduino, ESP32, STM32 y Raspberry Pi.
  • Interfaces entre sensores analógicos y lógica digital.
  • Circuitos conmutadores con histéresis.
  • Eliminación de rebotes en botones o switches.
  • Tipo de IC: CD40106BE.
  • Tecnología: CMOS.
  • Función: Inversores Schmitt-Trigger.
  • Cantidad de canales: 6.
  • Voltaje de operación: 3V a 15V.
  • Corriente de consumo: <1µA (estático).
  • Encapsulado: DIP de 14 pines.
  • Temperatura de operación: -55°C a 125°C.
  • Histéresis de entrada: Aproximadamente 800mV (a 5V).

El CD40106BE es una herramienta versátil para proyectos que requieren inversión lógica y robustez ante ruido. Gracias a sus entradas Schmitt-Trigger y compatibilidad con lógicas mixtas, se adapta perfectamente a sistemas digitales y analógico-digitales.

Código
SKU10236
