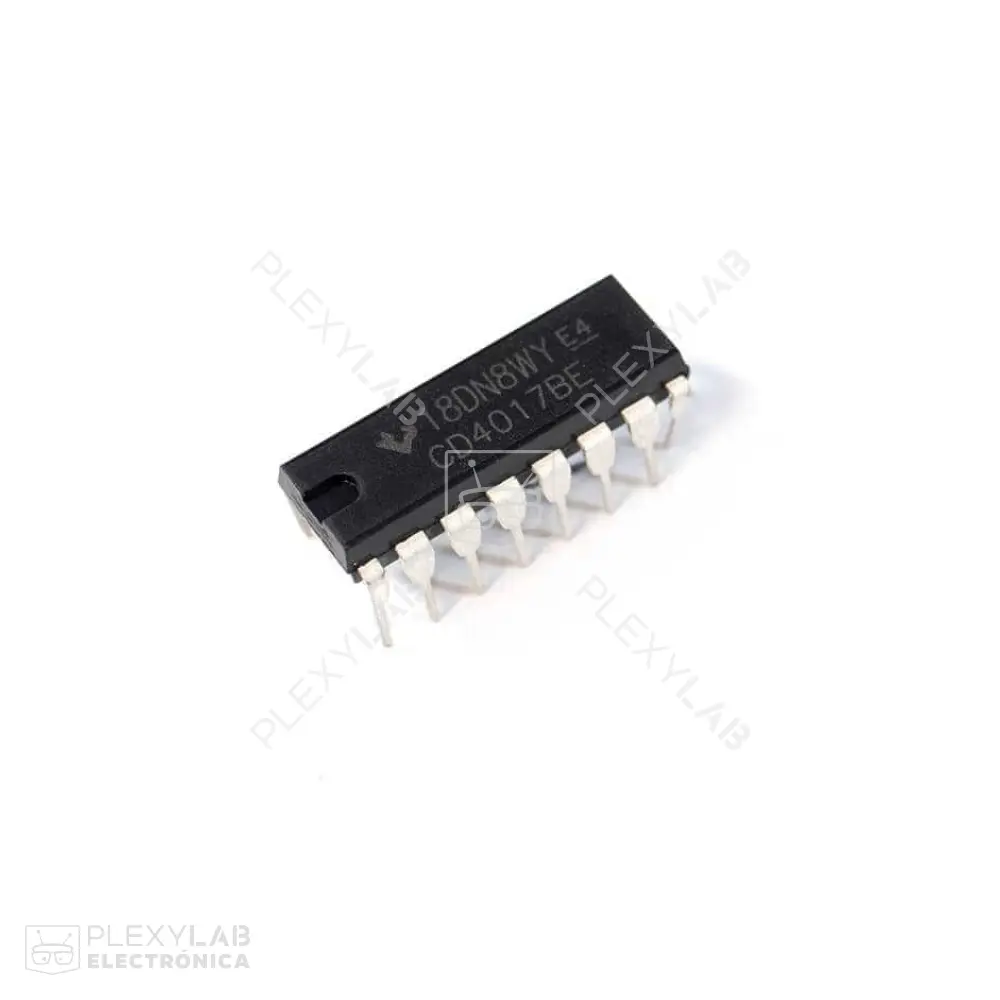

Circuito integrado CD4017 contador divisor
IC CD4017 CMOS con 10 salidas decodificadas, usado como contador/divisor decimal en secuencias lógicas, temporizadores y control de salidas con Arduino, PIC, ESP32 y otros microcontroladores.
El CD4017 es un circuito integrado CMOS tipo Johnson counter con decodificador de 10 salidas. Este dispositivo cuenta con una entrada de reloj (CLK) y avanza una salida activa por cada pulso recibido, activando secuencialmente una de las 10 salidas disponibles. Posee también entradas de reset y enable que permiten controlar y reiniciar la secuencia de salida.
Opera con tensiones desde 3V hasta 15V y es altamente compatible con lógica CMOS y TTL, siendo ideal para sistemas que requieren temporización, conteo de eventos, control de luces, generación de secuencias y división de frecuencia. Su encapsulado DIP de 16 pines facilita la integración en placas de prueba y diseños impresos.
El CD4017 es frecuentemente utilizado en conjunto con temporizadores como el 555 para formar secuenciadores, luces intermitentes, displays LED y otras aplicaciones digitales. Es compatible con plataformas de desarrollo como Arduino, Raspberry Pi, STM32, ESP8266 y PICs.
Características:
- 10 salidas decodificadas activas secuencialmente.
- Ideal para control secuencial y divisores de frecuencia.
- Entradas de reloj, reset y enable.
- Compatible con lógica CMOS y TTL.
- Amplio rango de voltaje de operación.
- Encapsulado DIP de 16 pines.
- Alta inmunidad al ruido.
- Bajo consumo de corriente.
- Funcionamiento estable en temporizadores y luces LED.
- Integración sencilla en protoboard o PCB.
Aplicaciones:
- Secuenciadores lógicos y controladores LED.
- Contadores de eventos en sistemas digitales.
- Temporizadores y generadores de retardo.
- Divisores de frecuencia por 10.
- Automatización con microcontroladores.
- Juegos de luces y efectos visuales.
- Proyectos educativos con Arduino y ESP32.
- Tipo de IC: CD4017BE.
- Tecnología: CMOS.
- Configuración: Contador Johnson con decodificador.
- Salidas: 10 salidas Q0 a Q9.
- Entradas: Clock, Reset, Clock Enable.
- Voltaje de operación: 3V a 15V.
- Encapsulado: DIP de 16 pines.
- Corriente de consumo: <1µA (estático).
- Temperatura de operación: -55°C a 125°C.
El CD4017 es un componente versátil y confiable para tareas de conteo y control secuencial. Su facilidad de integración y compatibilidad con sistemas digitales lo hacen ideal para aplicaciones educativas, experimentales e industriales.
