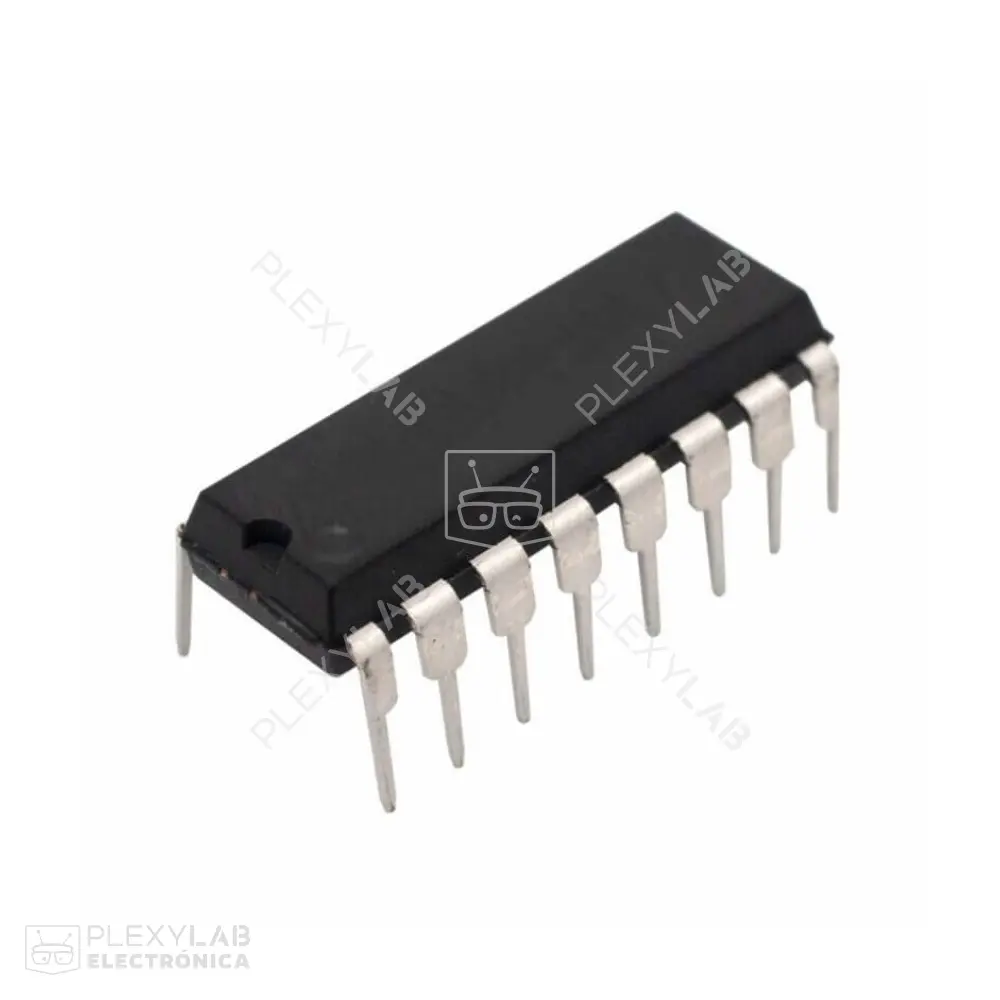

Circuito integrado CD4046BE PLL Phase-Lock
IC CD4046BE CMOS con Phase-Locked Loop (PLL), incluye VCO y dos detectores de fase, ideal para control de frecuencia, modulación y sincronización digital en proyectos con Arduino, STM32 y PIC.
El CD4046BE es un circuito integrado CMOS que implementa un sistema de bucle de enganche de fase (Phase-Locked Loop, PLL). Este CI incluye un oscilador controlado por voltaje (VCO) y dos detectores de fase distintos, permitiendo aplicaciones de generación, demodulación y detección de señales de frecuencia.
El VCO integrado puede configurarse en un amplio rango de frecuencias mediante componentes externos (resistencias y condensadores) y su frecuencia de salida es proporcional al voltaje aplicado en su entrada de control. Los detectores de fase disponibles permiten adaptarse a diferentes esquemas de control y sincronización.
Este circuito es ampliamente utilizado para multiplicación o división de frecuencia, modulación de frecuencia (FM), regeneración de reloj en sistemas digitales y control de motores. Opera con una tensión de alimentación de 3V a 15V, y gracias a su compatibilidad con lógica CMOS, puede integrarse con plataformas como Arduino, ESP32, STM32 y PIC. Su encapsulado DIP de 16 pines facilita la integración en protoboards o PCBs.
Características:
- PLL completo en un solo CI.
- Oscilador controlado por voltaje (VCO).
- Dos detectores de fase integrados.
- Rango de frecuencia del VCO ajustable con componentes externos.
- Entrada y salida de señal digital.
- Amplio rango de tensión de operación (3V a 15V).
- Alta inmunidad al ruido.
- Compatible con plataformas digitales y microcontroladores.
- Encapsulado DIP de 16 pines.
- Bajo consumo de corriente.
Aplicaciones:
- Sistemas de sincronización digital.
- Multiplicadores o divisores de frecuencia.
- Modulación y demodulación de señales.
- Generadores de tonos y temporizadores.
- Regeneración de reloj en comunicaciones.
- Control de motores y generación PWM.
- Proyectos educativos de telecomunicaciones.
- Tipo de IC: CD4046BE.
- Tecnología: CMOS.
- Función principal: PLL (Phase-Locked Loop).
- Elementos internos: VCO, 2 detectores de fase.
- Voltaje de operación: 3V a 15V.
- Encapsulado: DIP de 16 pines.
- Corriente de consumo: <1µA en reposo.
- Frecuencia del VCO: hasta 1 MHz (dependiente de R y C externos).
- Temperatura de operación: -55°C a 125°C.
El CD4046BE ofrece una solución completa para aplicaciones de control de frecuencia y sincronización. Su diseño versátil y configuración flexible lo convierten en un componente esencial para proyectos de telecomunicaciones y sistemas digitales.
Código |
SKU10238 |
