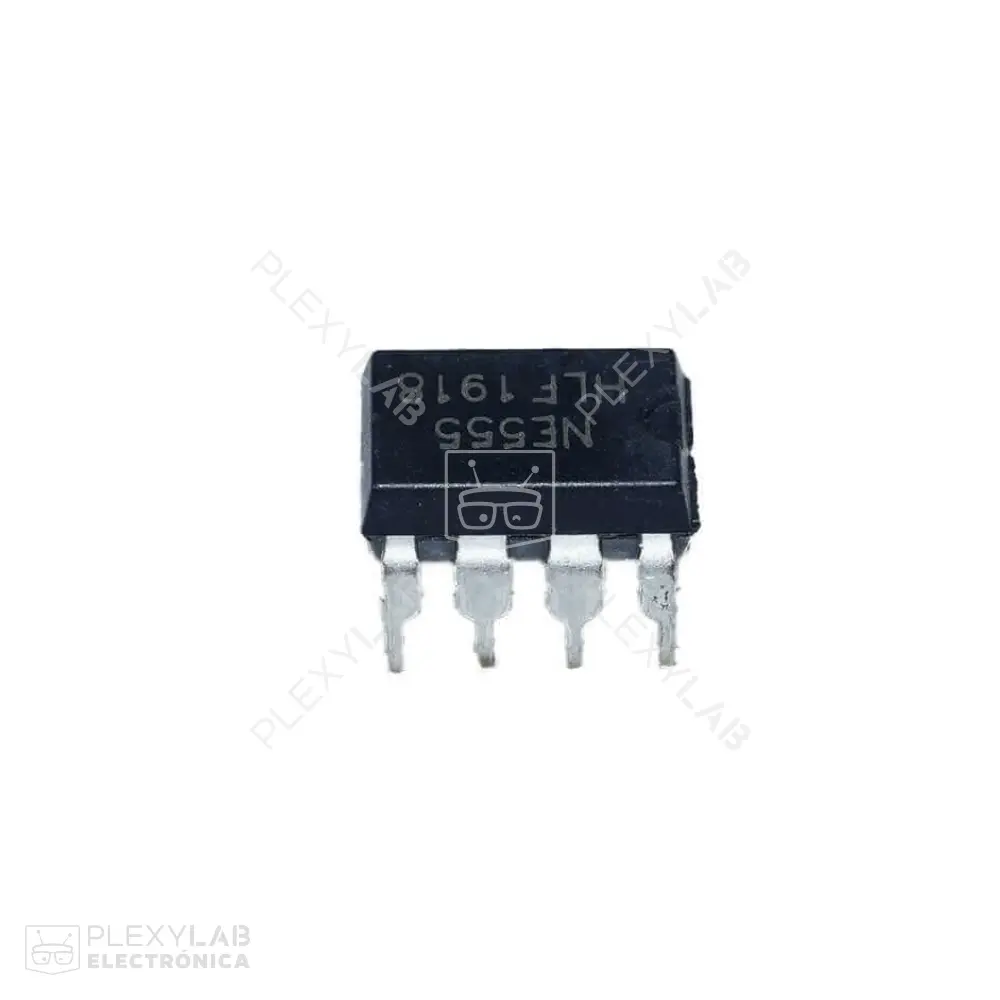

Circuito integrado NE555
IC NE555 temporizador versátil con configuración monoestable y astable, ideal para generación de pulsos, retardo y PWM, compatible con Arduino, PIC, ESP32 y proyectos electrónicos educativos.
El NE555 es un circuito integrado temporizador ampliamente utilizado en la electrónica analógica y digital por su flexibilidad y simplicidad. Puede operar en modo monoestable, astable y biestable, permitiendo funciones como generación de retardos temporizados, osciladores de onda cuadrada, generadores PWM, divisores de frecuencia y temporizadores de activación.
En modo astable, el NE555 se comporta como un oscilador libre que genera una onda cuadrada con frecuencia y ciclo de trabajo definidos por resistencias y capacitores externos. En modo monoestable, se puede utilizar como un generador de un solo pulso para activación temporizada. Opera con tensiones de 4.5V a 15V y puede suministrar hasta 200 mA, suficiente para accionar directamente relés o LEDs.
Gracias a su encapsulado DIP de 8 pines y compatibilidad con microcontroladores como Arduino, PIC, ESP32 y STM32, es fácil de integrar en protoboards y PCBs. Su robustez y bajo costo lo convierten en una herramienta didáctica ideal para iniciarse en el diseño de circuitos temporizados o generadores de señal.
Características:
- Temporizador programable de alta precisión.
- Modo de operación monoestable y astable.
- Generación de PWM, pulsos y oscilaciones.
- Salida capaz de manejar hasta 200 mA.
- Amplio rango de tensión de alimentación.
- Compatible con plataformas Arduino y ESP32.
- Encapsulado DIP de 8 pines.
- Bajo consumo de corriente.
- Alta inmunidad al ruido.
- Fácil integración en protoboard y PCB.
Aplicaciones:
- Generadores de retardo temporizado.
- Osciladores de onda cuadrada.
- Moduladores por ancho de pulso (PWM).
- Alarmas temporizadas y luces intermitentes.
- Divisores de frecuencia.
- Control de servomotores con PWM.
- Proyectos educativos con Arduino y microcontroladores.
- Tipo de IC: NE555.
- Modos de operación: monoestable, astable y biestable.
- Voltaje de alimentación: 4.5V a 15V.
- Corriente de salida: hasta 200 mA.
- Frecuencia de oscilación: ajustable (Hz a cientos de kHz).
- Encapsulado: DIP de 8 pines.
- Tolerancia térmica: -40°C a 85°C.
- Entrada de disparo: compatible TTL/CMOS.
El NE555 es un componente esencial para proyectos electrónicos que requieren generación o control de tiempo. Su versatilidad, facilidad de uso y amplia documentación lo convierten en un recurso didáctico y profesional para sistemas temporizados o de señal.
Código |
P10242 |
