Módulo de instrumentación AD620 amplificador de voltaje de alta precisió + inversor
El módulo AD620 amplifica señales de bajo voltaje con alta precisión. Compatible con sensores biomédicos y sistemas electrónicos, ajusta ganancia de 1 a 1000. Compacto y versátil, ideal para medición precisa en proyectos avanzados.

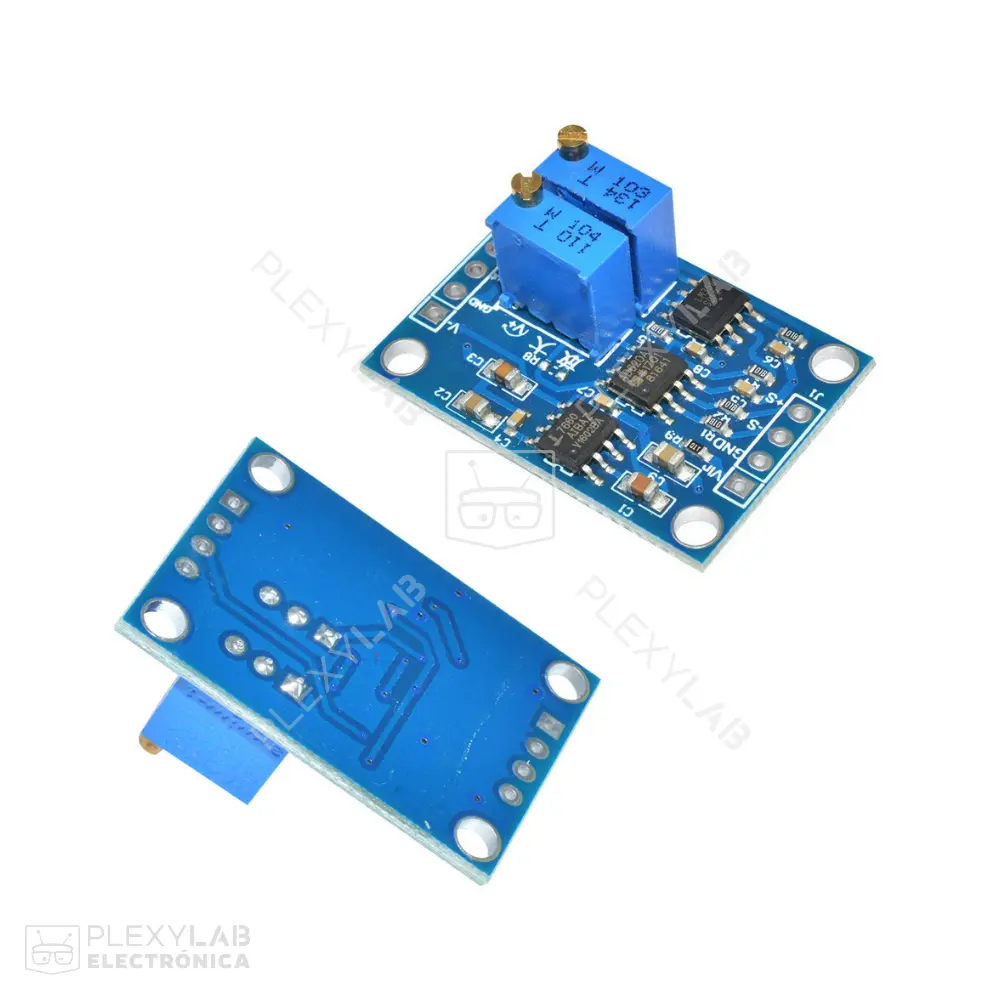

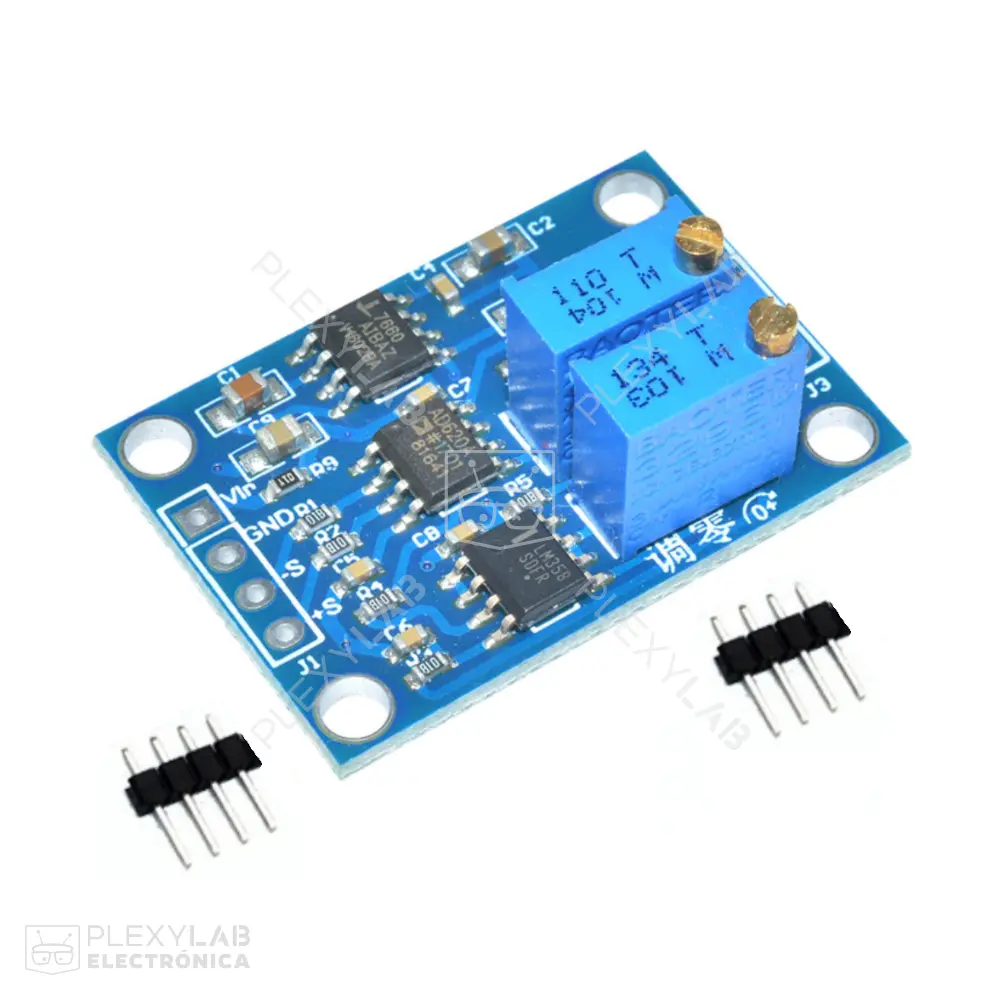

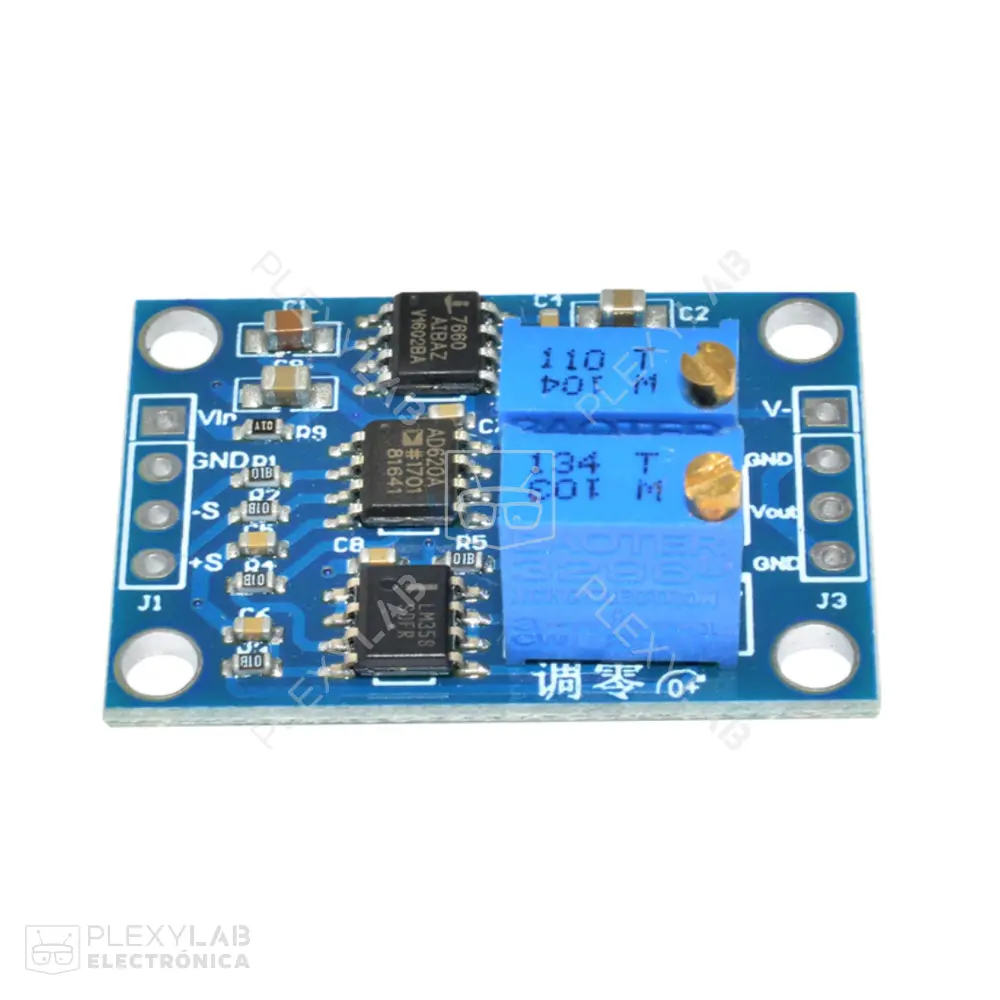

El Módulo Amplificador de Señal AD620 es una solución ideal para la amplificación de señales diferenciales en aplicaciones biomédicas y electrónicas. Diseñado con el chip AD620, proporciona amplificación precisa para señales de bajo voltaje, desde 100 µV hasta 1 V, con una ganancia ajustable entre 1 y 1000 mediante un potenciómetro integrado.
Funciona con un rango de voltaje de alimentación de 3 V a 12 V, adaptándose a diferentes sistemas de adquisición de datos. Su diseño permite ajustes adicionales como calibración del punto cero para eliminar offsets, lo que mejora la precisión en la medición.
Gracias a su tamaño compacto de 32 mm x 22 mm, el módulo es fácil de integrar en proyectos que requieren alta precisión en la medición de señales analógicas. Es ampliamente utilizado en sensores biomédicos como ECG y EMG, así como en sistemas de adquisición de datos y medición de sensores de fuerza o presión.
Disponible en PLEXYLAB, este módulo es una solución eficiente y versátil para proyectos de instrumentación electrónica avanzada.
Características:
- Basado en el chip AD620.
- Amplificación de señales diferenciales.
- Ganancia ajustable de 1 a 1000.
- Compatible con señales de entrada de 100 µV a 1 V.
- Voltaje de alimentación entre 3 V y 12 V.

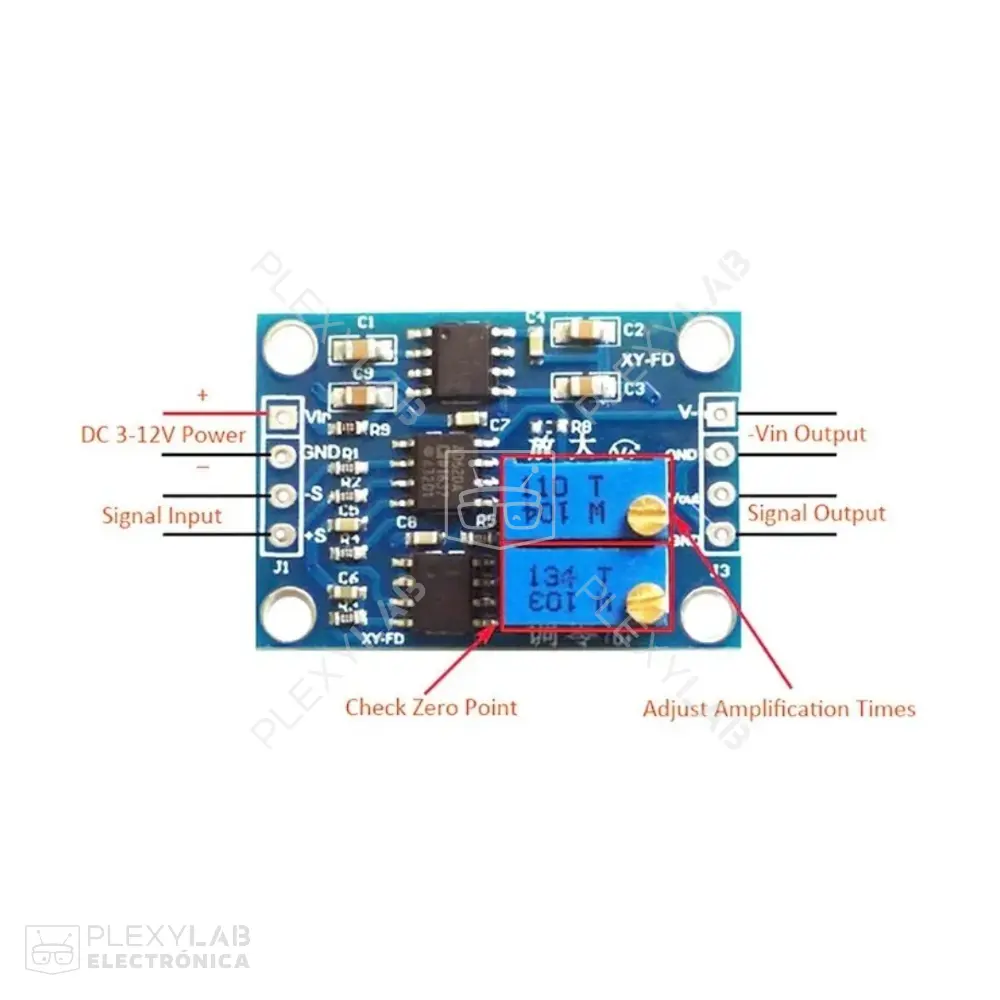

- Ajuste de punto cero para corrección de offset.
- Dimensiones compactas: 32 mm x 22 mm.
- Fácil integración en proyectos electrónicos.
Aplicaciones:
- Sensores biomédicos como ECG y EMG.
- Sistemas de adquisición de datos.
- Sensores de presión y fuerza.
- Proyectos de instrumentación electrónica avanzada.
- Medición precisa de señales analógicas.
- Chip: AD620.
- Ganancia: Ajustable de 1 a 1000.
- Rango de entrada de señal: 100 µV a 1 V.
- Voltaje de alimentación: 3 V a 12 V.
- Voltaje de salida: +/- (Vin - 2 V).
- Dimensiones: 32 mm x 22 mm.
El Módulo Amplificador de Señal AD620 es una herramienta versátil y confiable para proyectos que requieren amplificación precisa de señales analógicas. Su diseño compacto, facilidad de ajuste y compatibilidad con aplicaciones biomédicas y electrónicas lo convierten en una solución esencial para la instrumentación avanzada.
