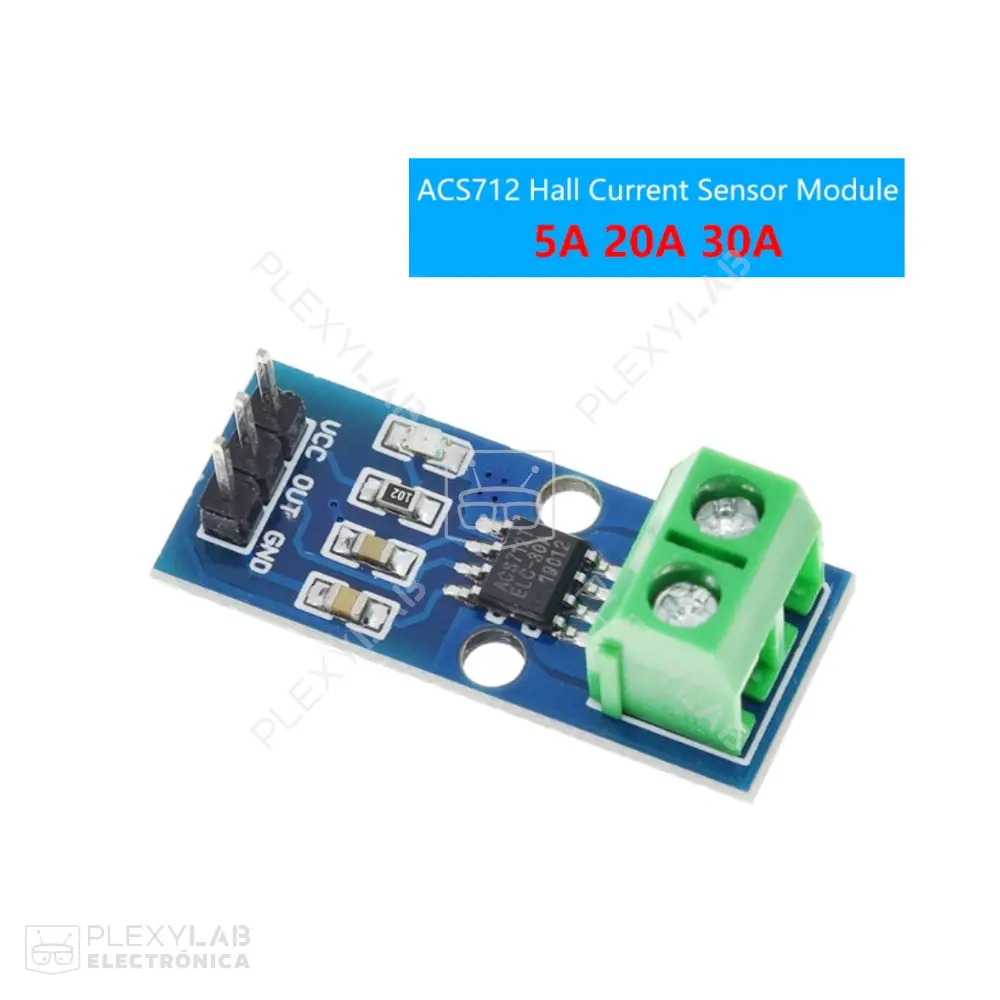

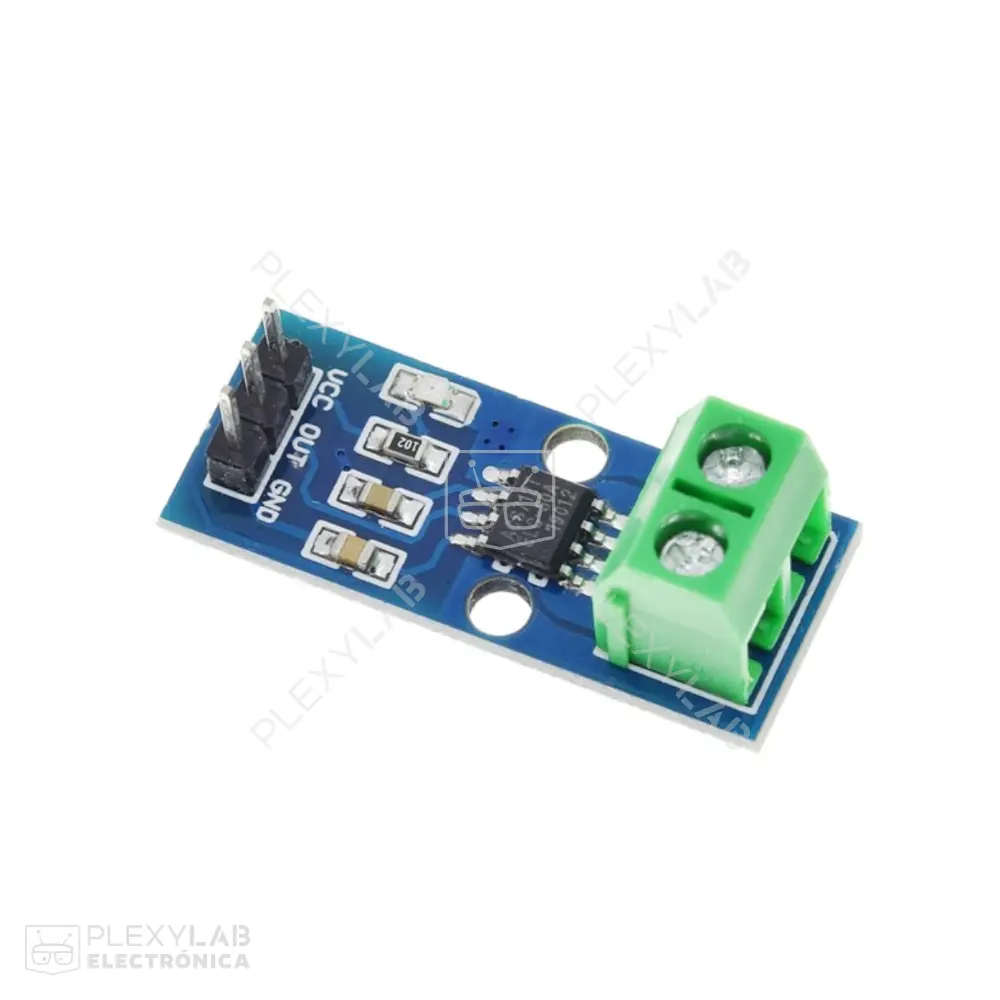

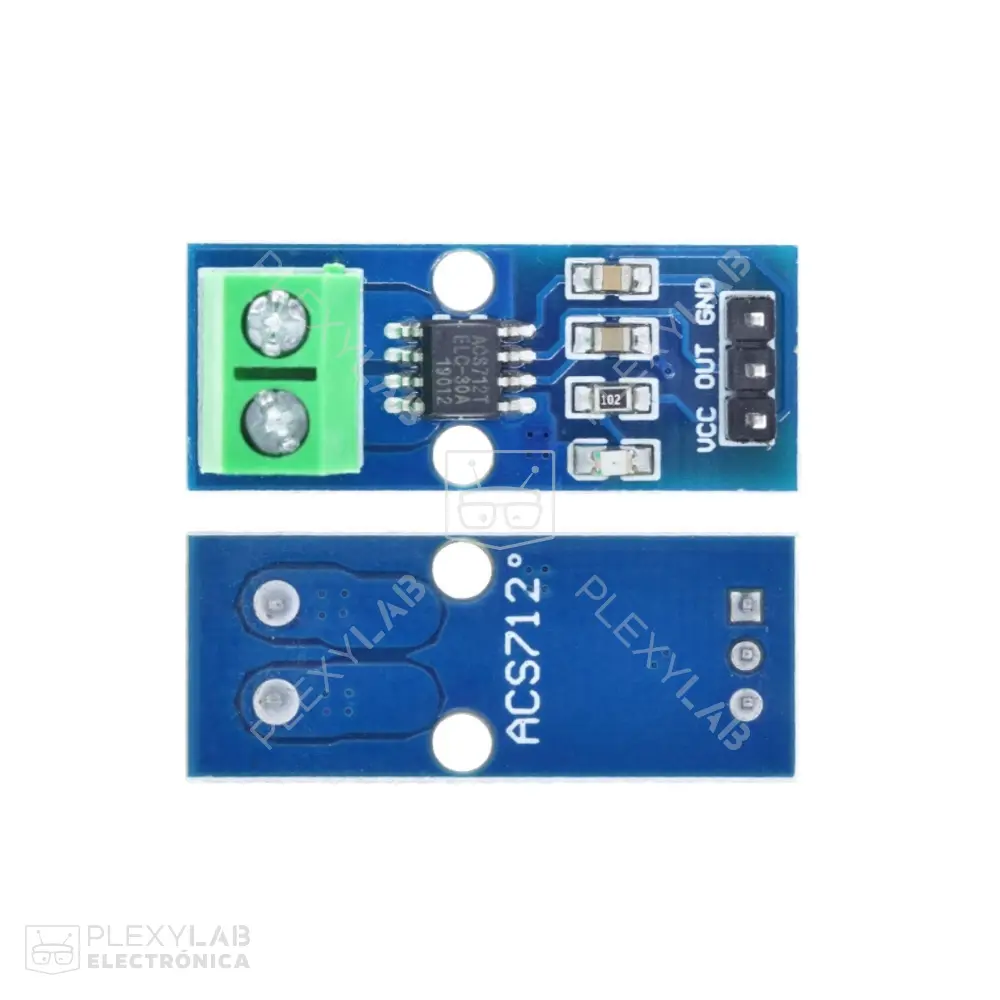

Módulo sensor de corriente ACS712
El sensor ACS712 permite medir corrientes AC y DC hasta 30A usando efecto Hall. Compatible con Arduino, Raspberry Pi, ESP32, PICs y otros. Ideal para monitoreo, protección y automatización.
El módulo sensor de corriente ACS712 es una solución eficiente para la detección y medición de corrientes eléctricas, tanto alternas (AC) como directas (DC), gracias a su tecnología basada en efecto Hall. Este sensor proporciona una salida analógica proporcional a la corriente que circula por el conductor, permitiendo una integración sencilla con microcontroladores como Arduino, Raspberry Pi, ESP32, STM32, PICs y otros sistemas embebidos.
Disponible en tres variantes (5A, 20A y 30A), el ACS712 permite seleccionar el rango adecuado según la aplicación. Su sensibilidad varía dependiendo del modelo: 185 mV/A para 5A, 100 mV/A para 20A y 66 mV/A para 30A. Opera con una tensión de alimentación de 5V y tiene un tamaño compacto que facilita su montaje en protoboards o PCBs personalizadas.
En PLEXYLAB puedes adquirir este módulo con disponibilidad inmediata, ideal para monitorear el consumo eléctrico, implementar protecciones contra sobrecorriente y desarrollar proyectos de energía inteligente.
Características:
- Basado en el chip ACS712ELC.
- Medición de corriente AC y DC.
- Rango según modelo: ±5A, ±20A, ±30A.
- Salida analógica proporcional a la corriente medida.
- Compatible con microcontroladores como Arduino, ESP32, Raspberry Pi.
- Tamaño compacto para integración en prototipos.
- Alimentación de 5VDC.
Aplicaciones:
- Monitoreo de consumo eléctrico en dispositivos.
- Protección contra sobrecorriente en fuentes de alimentación.
- Medición de corriente en sistemas solares o inversores.
- Proyectos educativos de electrónica y energía.
- Automatización de sistemas domóticos.
- Sistemas de diagnóstico y mantenimiento preventivo.
- Modelo: ACS712.
- Tecnología: Efecto Hall.
- Rango de medición: ±5A, ±20A, ±30A (según variante).
- Voltaje de alimentación: 5VDC.
- Salida: Señal analógica proporcional.
- Sensibilidad: 185 mV/A (5A), 100 mV/A (20A), 66 mV/A (30A).

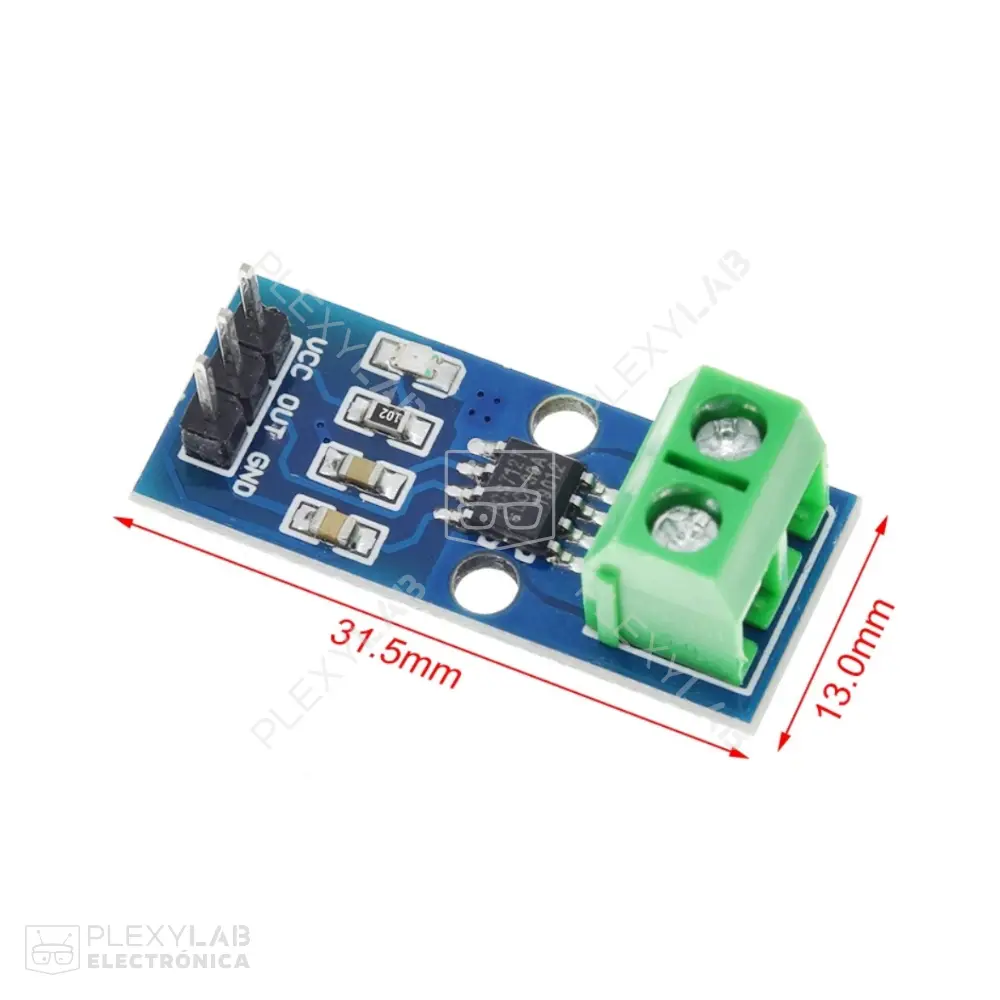

- Dimensiones: 31.5 x 13 mm.
- Temperatura de operación: -40 °C a 85 °C.
El ACS712 es un sensor preciso y de fácil integración para medir corriente en sistemas AC y DC. Su compatibilidad y diseño compacto lo hacen ideal para una amplia variedad de aplicaciones domésticas, industriales y educativas.
Código |
SKU10320 |
