Módulo sensor muscular EMG AD8832
Sensor EMG AD8832 para detección de señales musculares. Voltaje de operación 3.3V-5V, salida analógica, interfaz sencilla para microcontroladores como Arduino. Ideal para proyectos de bioingeniería y biomédica.

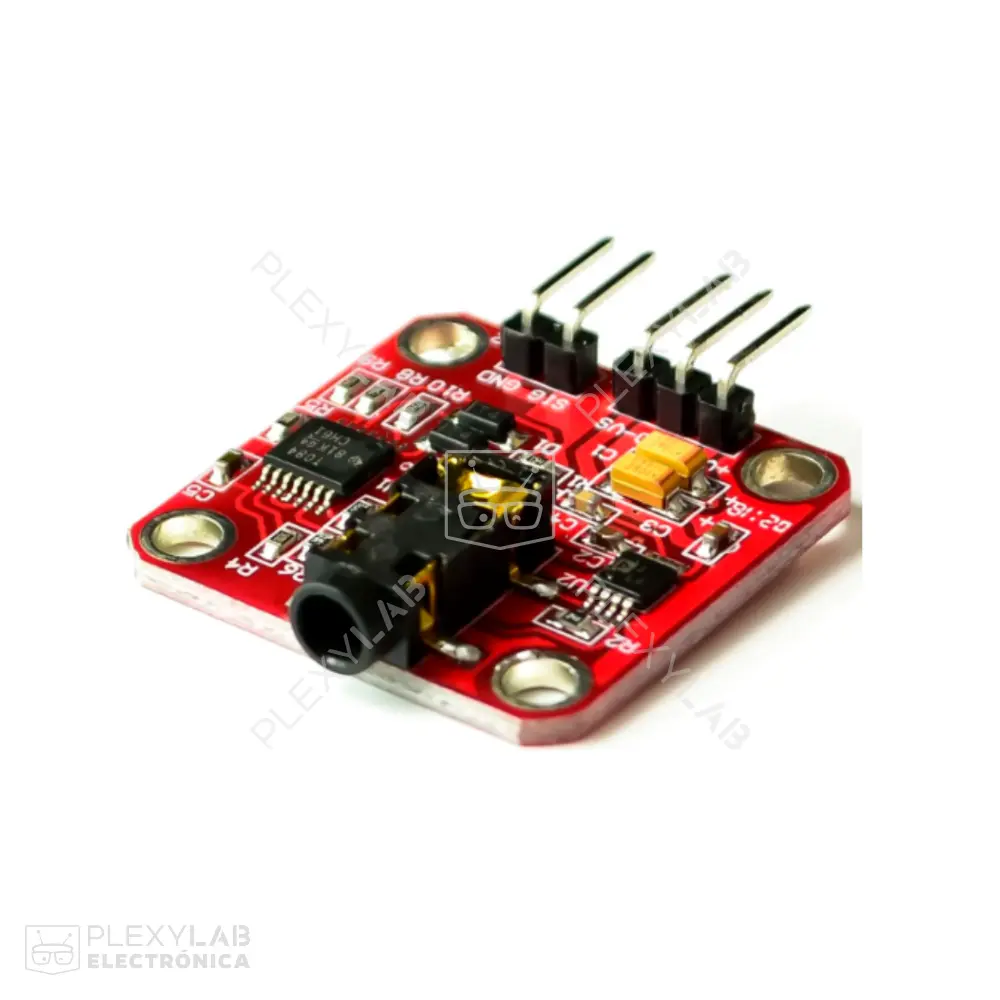

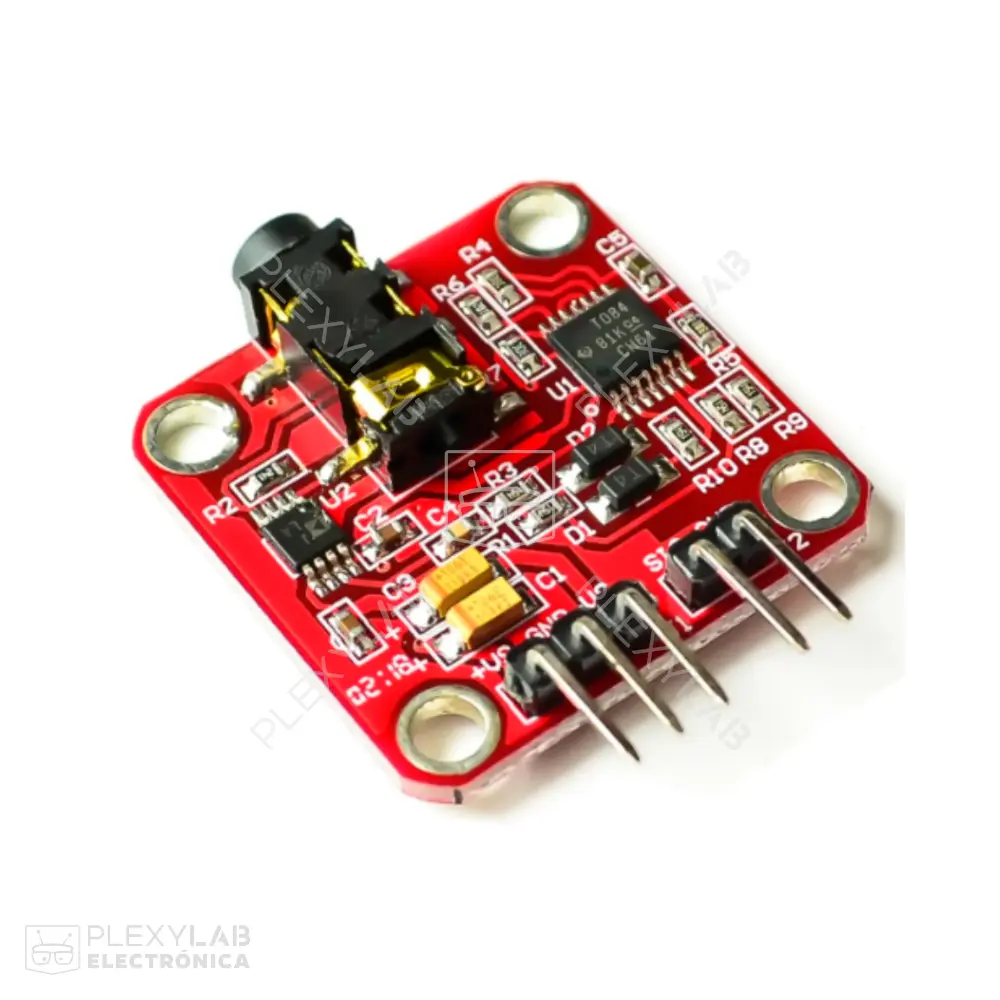

El módulo sensor muscular EMG AD8832 está diseñado para medir y amplificar señales eléctricas generadas por la actividad muscular humana, conocidas como electromiografía (EMG). Este módulo es ideal para aplicaciones experimentales en el área de bioingeniería, rehabilitación, control de prótesis, desarrollo de interfaces hombre-máquina y proyectos de investigación biomédica. Es totalmente compatible con plataformas como Arduino, STM32, ESP32 y Raspberry Pi, gracias a su interfaz de salida analógica y alimentación de 3.3V o 5V.
Este sensor utiliza el amplificador operacional AD8232, un chip diseñado específicamente para el monitoreo de señales bioeléctricas ECG con alta precisión y bajo nivel de ruido. Aunque el módulo ha sido adaptado de forma experimental para la detección de señales musculares (EMG) de baja frecuencia (0.5 Hz a 40 Hz), es importante señalar que las señales EMG suelen contener componentes de mayor frecuencia (hasta 500 Hz o más), las cuales tienden a atenuarse. Aun así, resulta útil para aplicaciones básicas como la detección de contracciones musculares o activaciones tipo encendido/apagado.

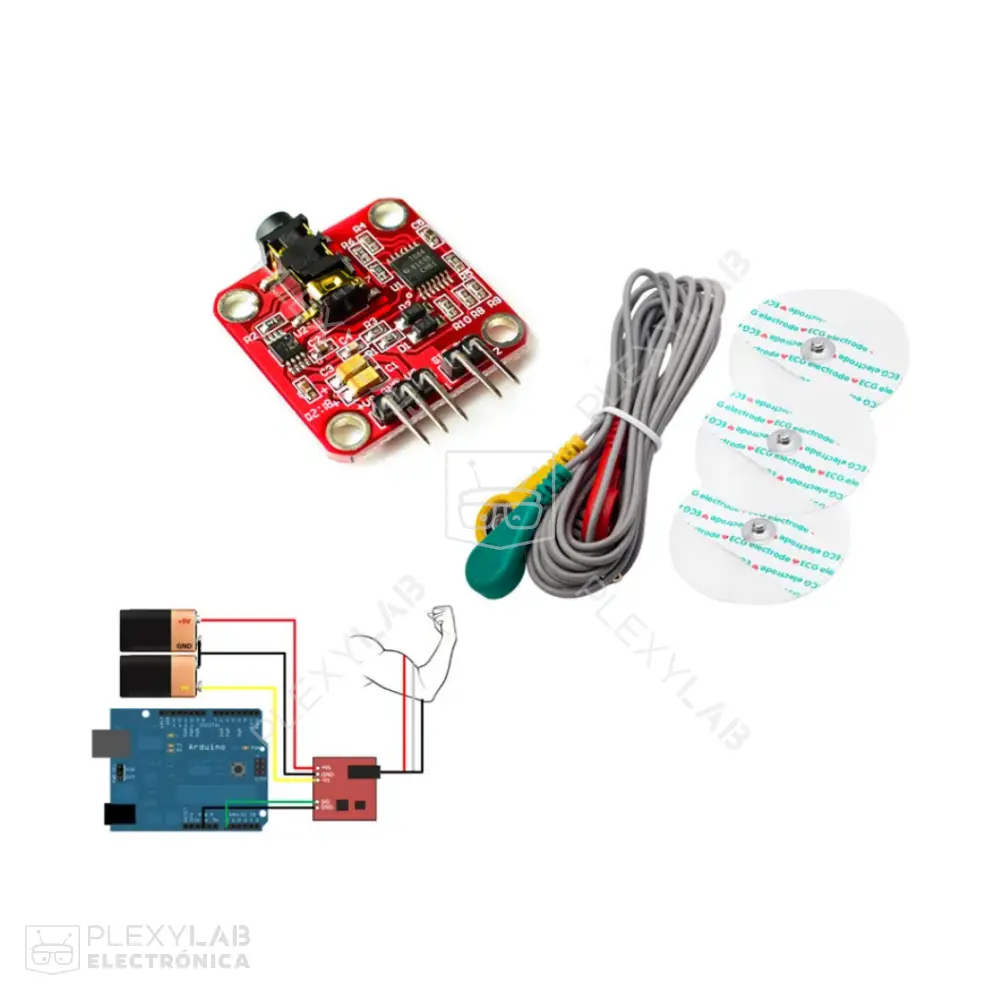

El sensor incluye pines de conexión para GND, 3.3V/5V, OUT (señal analógica) y LO+ / LO- para detección de desconexión de electrodos. La señal de salida puede ser monitoreada en tiempo real mediante un ADC o visualizada mediante un software de graficación.

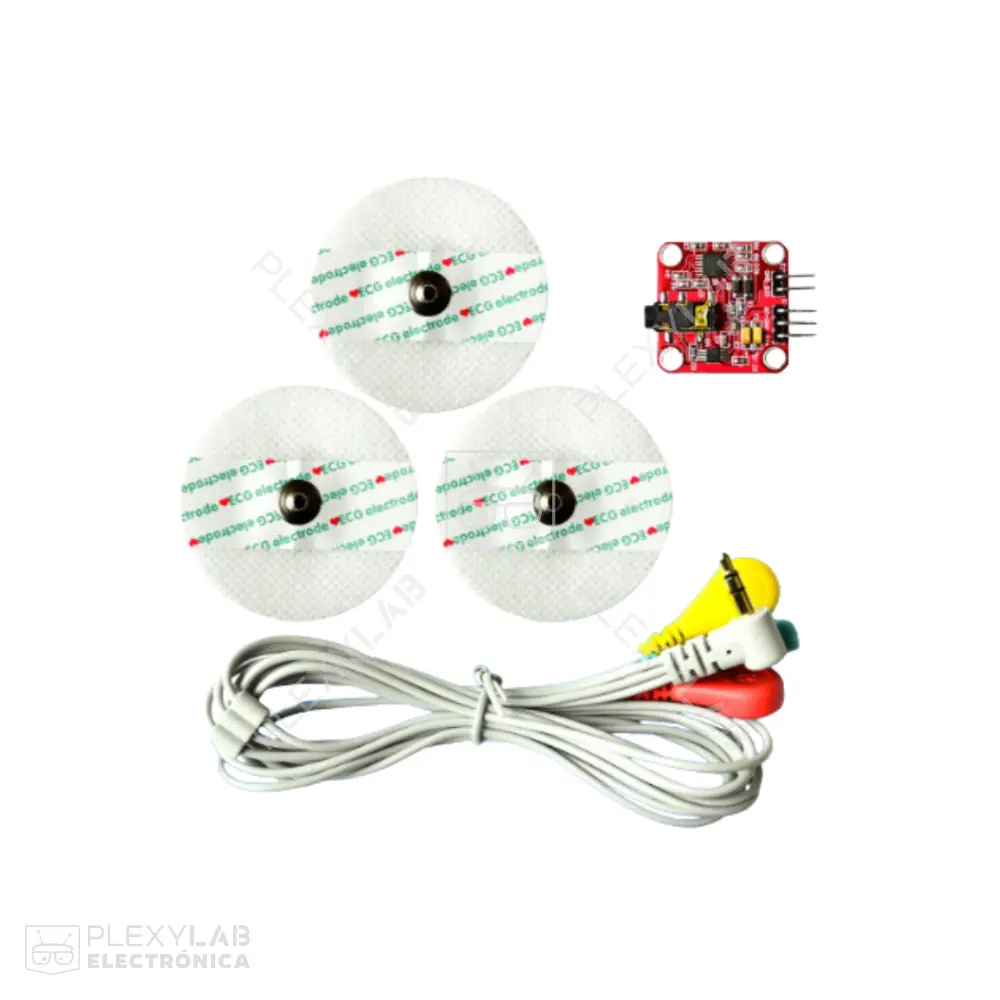

Se recomienda utilizar electrodos adhesivos tipo ECG para obtener mejores resultados en la captura de la señal muscular. Este sensor es ampliamente documentado y tiene soporte en comunidades como forum.arduino.cc, ElectroPeak y Adafruit Learning System.
Características:
- Basado en el amplificador operacional AD8232.
- Medición de señales EMG de superficie, basicas, de baja frecuencia.
- Salida analógica compatible con microcontroladores.
- Operación con 3.3V o 5V.
- Pines para detección de desconexión de electrodos.
- Dimensiones compactas.
- Compatible con Arduino, ESP32, STM32 y Raspberry Pi.
- Interfaz sencilla de 3 pines: GND, VCC y OUT.
Aplicaciones:
- Interfaces hombre-máquina basadas en señales musculares.
- Proyectos de rehabilitación y terapia física.
- Monitoreo de actividad muscular en tiempo real.
- Desarrollo de prótesis controladas por EMG.
- Investigación en biomédica y bioingeniería.
- Control de robots mediante señales musculares.
- Entrenamiento de modelos de inteligencia artificial con datos EMG.
- Voltaje de operación: 3.3V a 5V.
- Salida: Señal analógica proporcional a la actividad muscular.
- Pines de conexión: GND, 3.3V/5V, OUT, LO+, LO-.
- Chip principal: Amplificador operacional AD8232.
- Temperatura de operación: -40°C a +85°C.
- Tamaño aproximado: 35mm x 25mm.
El sensor EMG AD8832 es una solución accesible y eficaz para el monitoreo de señales musculares. Su compatibilidad con plataformas de desarrollo y facilidad de integración lo convierten en una herramienta clave para proyectos biomédicos, educativos y de innovación en control por bioseñales.
