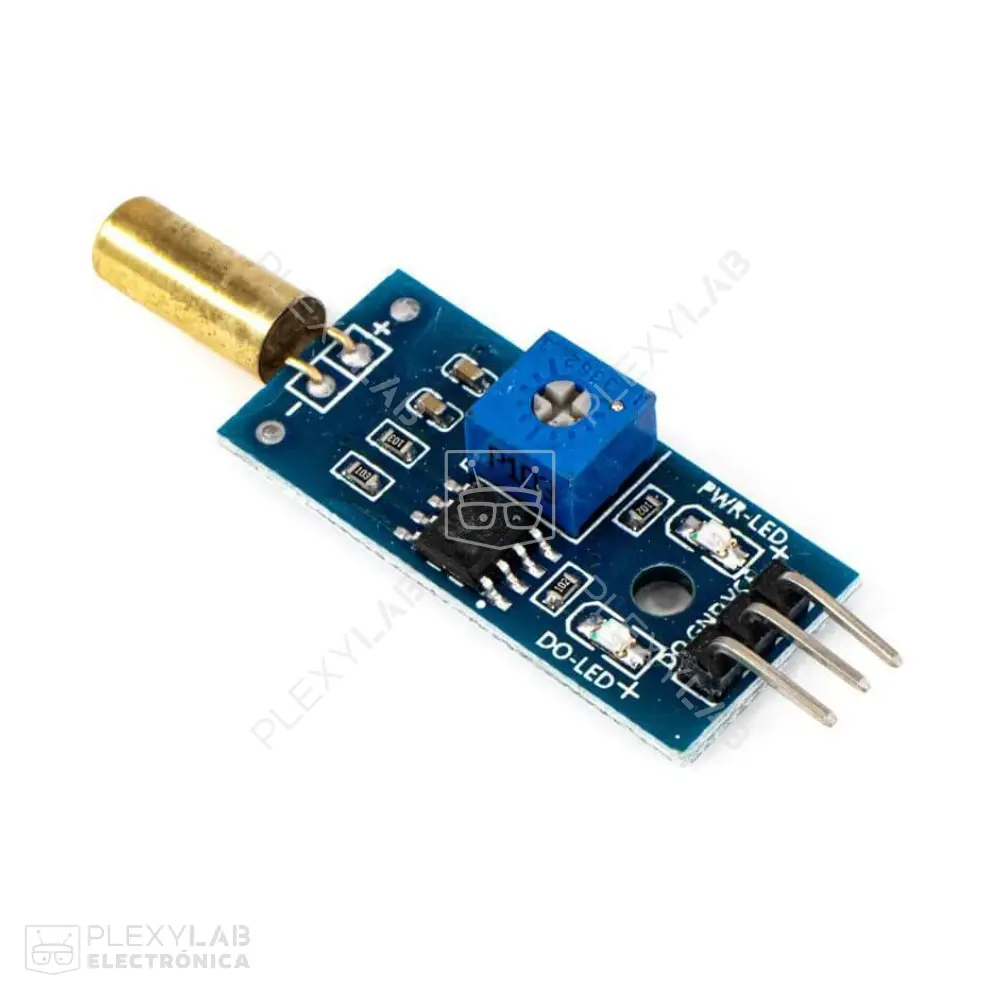

Módulo SW-520D Sensor de inclinación
Sensor de inclinación SW-520D con salida digital, compatible con Arduino y microcontroladores. Detecta inclinaciones mediante contacto mecánico y permite ajuste de sensibilidad con potenciómetro integrado.
El módulo SW-520D es un sensor de inclinación basado en un interruptor mecánico que cierra el circuito cuando se detecta una inclinación física. Este comportamiento lo hace ideal para sistemas que requieren detección de movimiento o caída. Integra un comparador LM393 que convierte la señal en una salida digital, activando un LED indicador cuando la inclinación excede el umbral definido.
El módulo incluye un potenciómetro que permite ajustar la sensibilidad del sensor a diferentes ángulos de inclinación. Su salida digital facilita la integración en proyectos con placas de desarrollo como Arduino, ESP32, STM32, PIC o Raspberry Pi. Puede utilizarse para activar alarmas, contar eventos de inclinación o iniciar rutinas automáticas en sistemas embebidos.
Gracias a su bajo consumo de energía y su tamaño compacto, el sensor SW-520D se puede incorporar fácilmente en aplicaciones portátiles, robots, sistemas de seguridad y otros proyectos de electrónica DIY.
Características:
- Sensor de inclinación mecánico SW-520D.
- Salida digital mediante comparador LM393.
- Indicador LED de activación.
- Potenciómetro para ajuste de sensibilidad.
- Compatible con Arduino, ESP32, PIC, STM32, Raspberry Pi y otros.
- Montaje tipo módulo con pines hembra de 3 pines (GND, VCC, DO).
- Tamaño reducido y fácil de integrar.
Aplicaciones:
- Sistemas de alarma por movimiento o caída.
- Activación de eventos en robots o plataformas móviles.
- Control de inclinación en proyectos con Arduino.
- Detección de posicionamiento en sistemas embebidos.
- Contadores de eventos por inclinación.
- Sistemas de seguridad antirrobo.
- Automatización en juguetes o dispositivos interactivos.
- Voltaje de operación: 3.3V a 5V.
- Salida: Digital (alto/bajo).
- Sensor principal: Interruptor de inclinación SW-520D.
- Comparador: LM393.
- Ajuste de sensibilidad: Potenciómetro integrado.
- Dimensiones aproximadas: 32 mm x 14 mm x 7 mm.
- Pines de conexión: VCC, GND, DO.
El sensor SW-520D es una solución sencilla y eficaz para detectar inclinaciones físicas en sistemas electrónicos. Su facilidad de integración y ajuste lo hacen versátil para proyectos de automatización, seguridad y electrónica educativa.
