MP2315 Mini 360 Módulo regulador de voltaje fijo y variable Step Down DC-DC
Convertidor DC-DC step-down MP2315 Mini 360 de alta eficiencia, entrada 4.5V-24V, salida ajustable 0.8V-22V o fija (1.8V a 12V), hasta 2A. Ideal para proyectos con Arduino, ESP32, sensores y alimentación precisa de bajo ruido. Soporta hasta 3A con picos seguros de 2A.

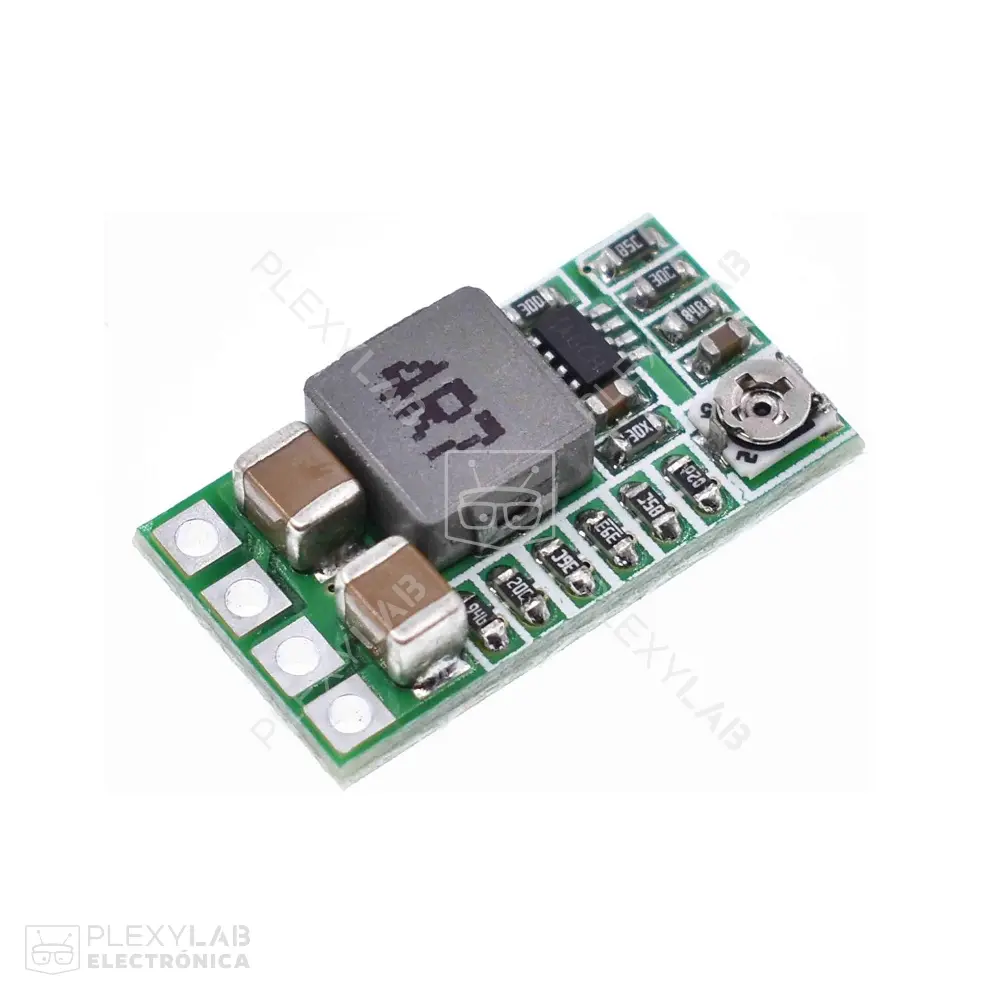

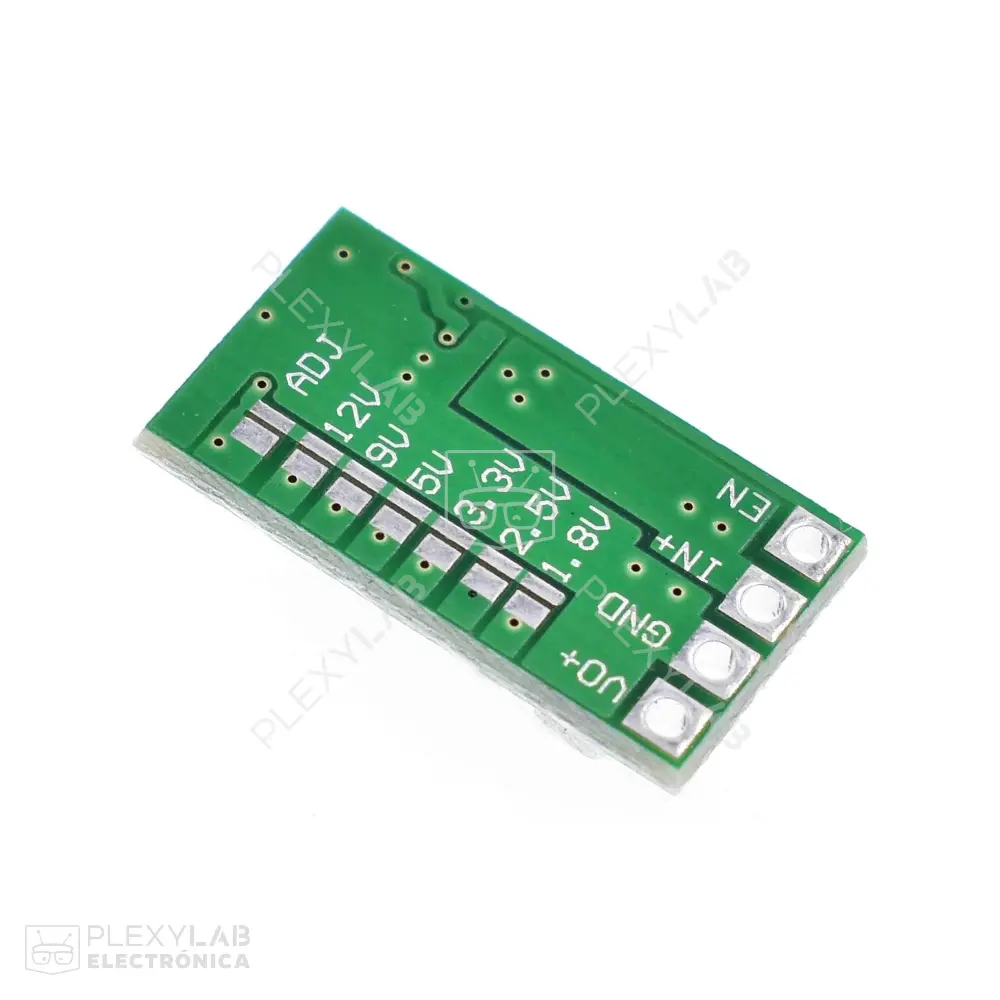

El módulo MP2315 Step Down Mini 360 es un regulador de voltaje DC-DC tipo buck, compacto y eficiente, ideal para reducir voltajes en proyectos electrónicos. Este módulo acepta un voltaje de entrada de 4.5V a 24V DC. La salida puede ajustarse entre 0.8V y 22V mediante un potenciómetro integrado en la placa, o bien configurarse para entregar un voltaje fijo (1.8V, 2.5V, 3.3V, 5V, 9V o 12V) modificando la parte posterior del módulo. Para ello, es necesario cortar con precisión la pista que une los pads ADJ y soldar el pad correspondiente al voltaje deseado.
El circuito está basado en el chip MP2315, que puede manejar hasta 3A de corriente de salida. Sin embargo, debido a su reducido tamaño y limitada capacidad de disipación térmica, se recomienda un uso continuo de hasta 1.5A y picos ocasionales de hasta 2A para asegurar la fiabilidad a largo plazo. Operarlo constantemente a 3A puede causar sobrecalentamiento. La eficiencia de conversión puede alcanzar hasta un 97.5% bajo condiciones óptimas.

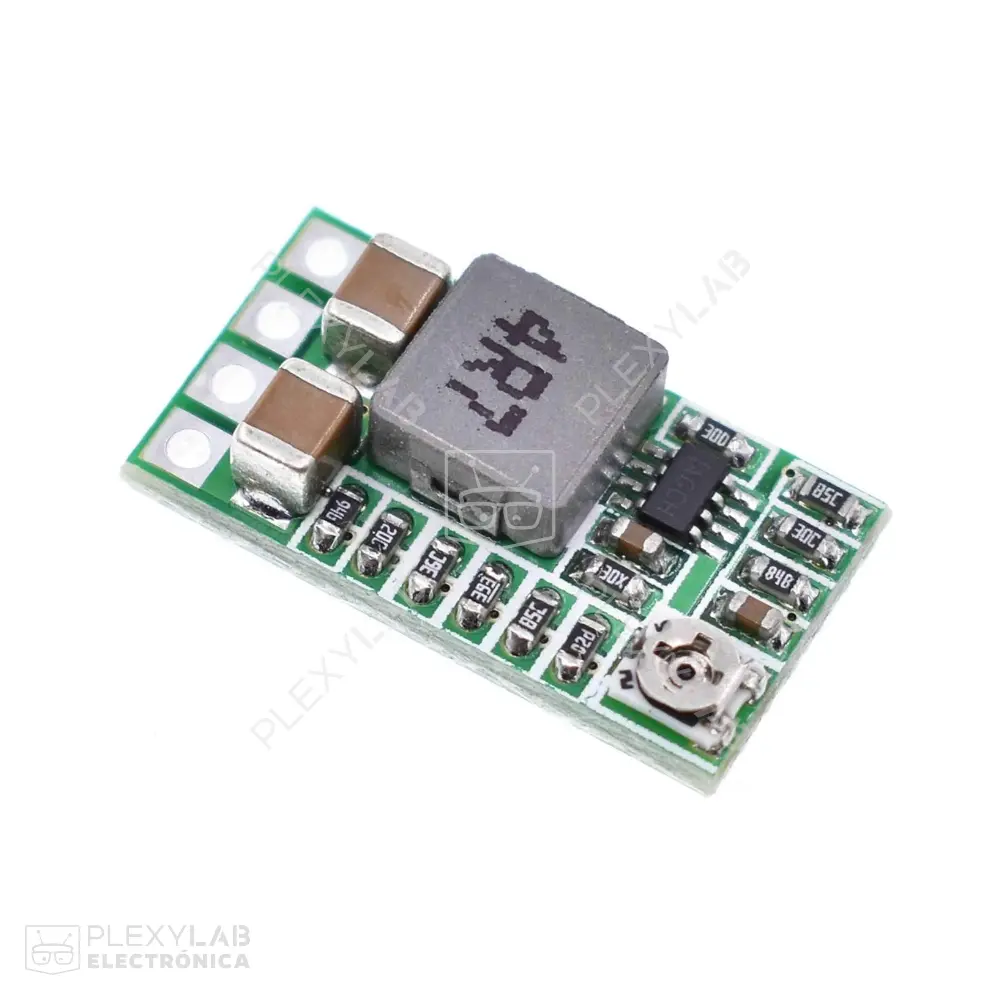

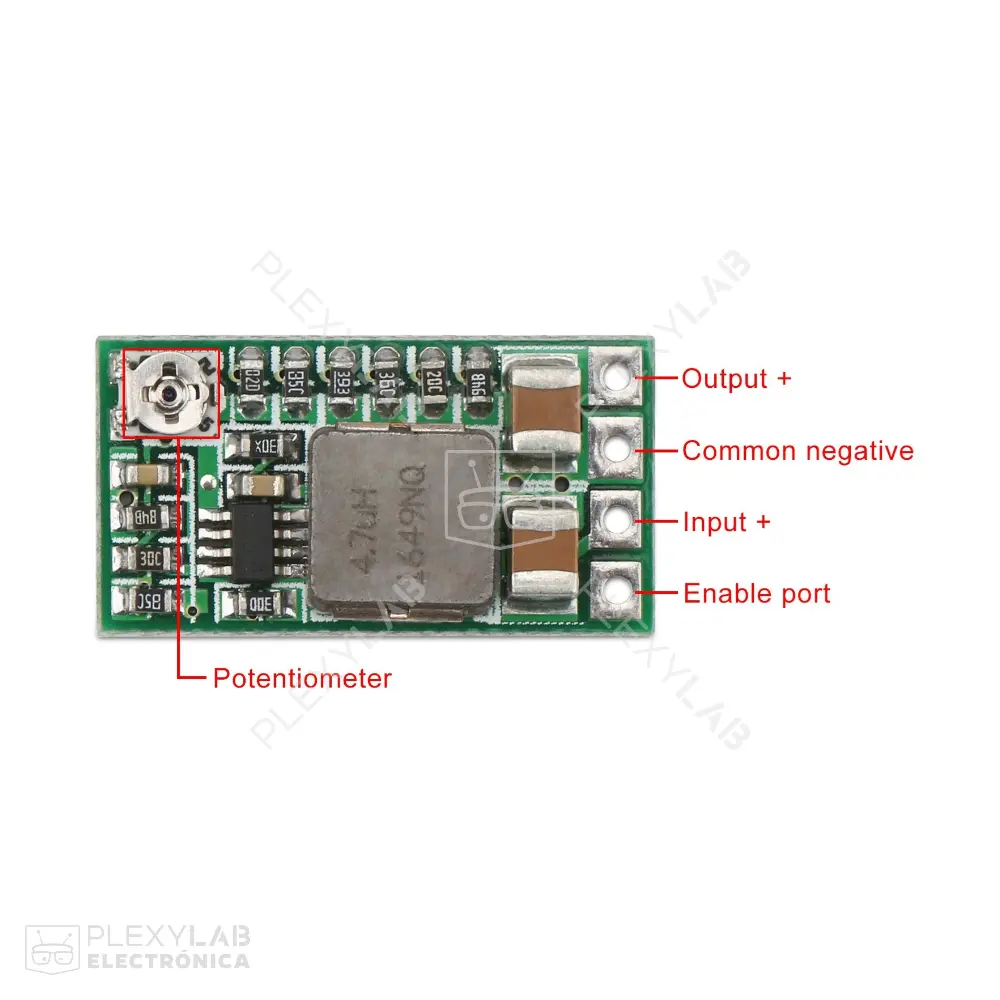

El módulo cuenta con pin de habilitación (EN), que por defecto está activado (alto). Este pin puede conectarse a una señal lógica de 3.3V o 5V para encender/apagar la salida del módulo. El regulador ofrece buena regulación de carga y tensión, con una respuesta dinámica rápida y bajo rizado (ripple).
Gracias a su diseño compacto, es ideal para prototipos, placas de prueba, microcontroladores y sistemas embebidos. Su compatibilidad con soldadura directa o conexión mediante pines estándar lo hace versátil para distintos montajes.

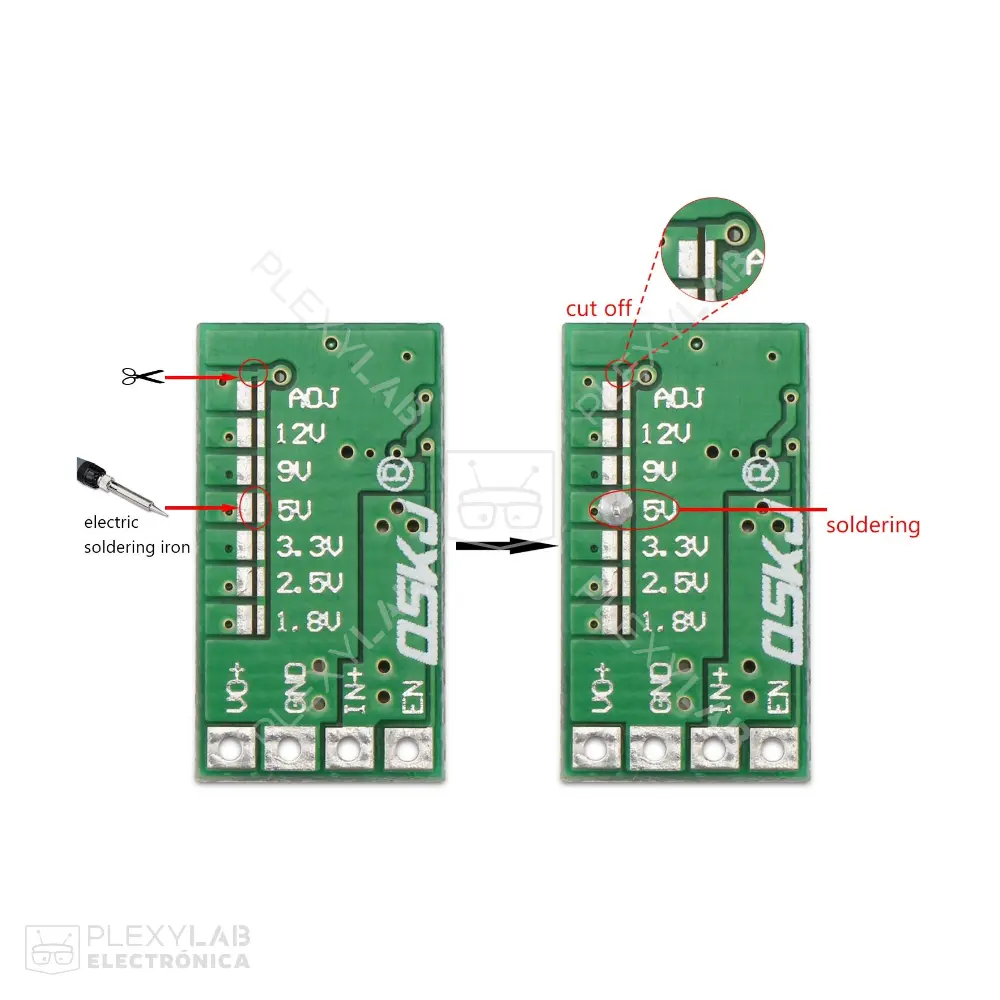

NOTA: La configuración de fábrica del módulo permite el ajuste de voltaje de salida mediante un potenciómetro en la placa. Para configurar una salida de voltaje fijo (1.8V, 2.5V, 3.3V, 5V, 9V o 12V), es necesario localizar la pista ubicada en la parte posterior de la tarjeta que une los pads etiquetados como ADJ, cortarla cuidadosamente con un cutter, y luego unir con soldadura el pad correspondiente al voltaje deseado.
Características:
- Módulo reductor (step-down) DC-DC.
- Entrada de 4.5V a 24V DC.
- Salida ajustable de 0.8V a 22V.
- Salida fija seleccionable: 1.8V, 2.5V, 3.3V, 5V, 9V, 12V.
- Corriente de salida continua: hasta 1.5A (2A máx pico).
- Eficiencia de conversión hasta 97.5%.
- Control de habilitación (EN) compatible con 3.3V y 5V.
- Bajo rizado (ripple) y excelente regulación de carga.
- Tamaño ultra compacto.
Aplicaciones:
- Alimentación de sensores y módulos en proyectos con Arduino o ESP32.
- Regulación de tensión en sistemas embebidos.
- Conversión de baterías LiPo o fuentes de 12V a niveles más bajos.
- Fuentes de alimentación ajustables compactas.
- Cámaras, routers, IoT, CNC, impresoras 3D.
- Proyectos con microcontroladores de bajo consumo.
- Chip regulador: MP2315
- Tensión de entrada: 4.5V a 24V DC
- Tensión de salida ajustable: 0.8V a 22V
- Opciones de salida fija: 1.8V, 2.5V, 3.3V, 5V, 9V, 12V
- Corriente de salida: 1.5A continua, 2A pico
- Frecuencia de conmutación: 500kHz
- Eficiencia máxima: 97.5%
- Rizado de salida: 20-30mV (típico)
- Control de habilitación: EN (activo en alto)
- Protección contra cortocircuito: Sí

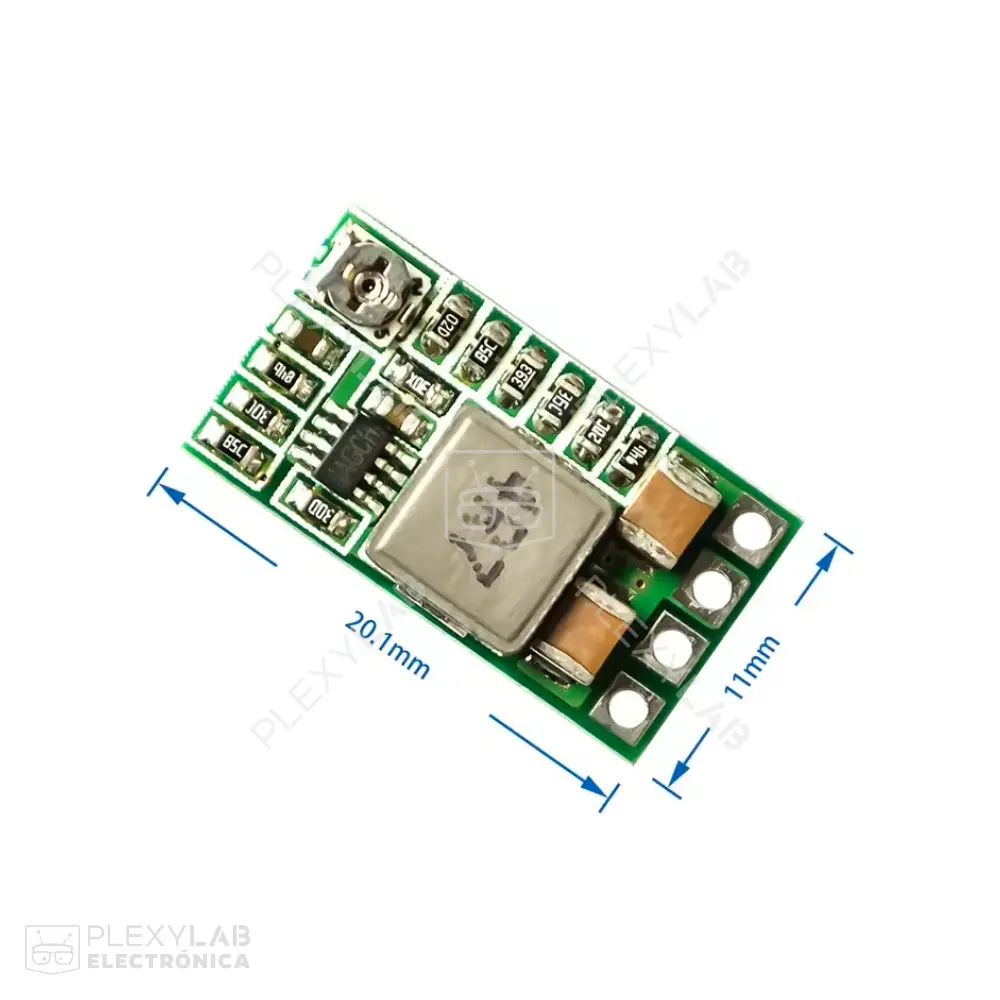

- Dimensiones aproximadas: 22 x 10 x 5 mm
El MP2315 Mini 360 es un módulo step-down versátil, compacto y eficiente, ideal para regulación precisa de voltaje en proyectos de electrónica, IoT, automatización y robótica. Su capacidad de salida ajustable o fija lo convierte en una solución flexible y confiable.
