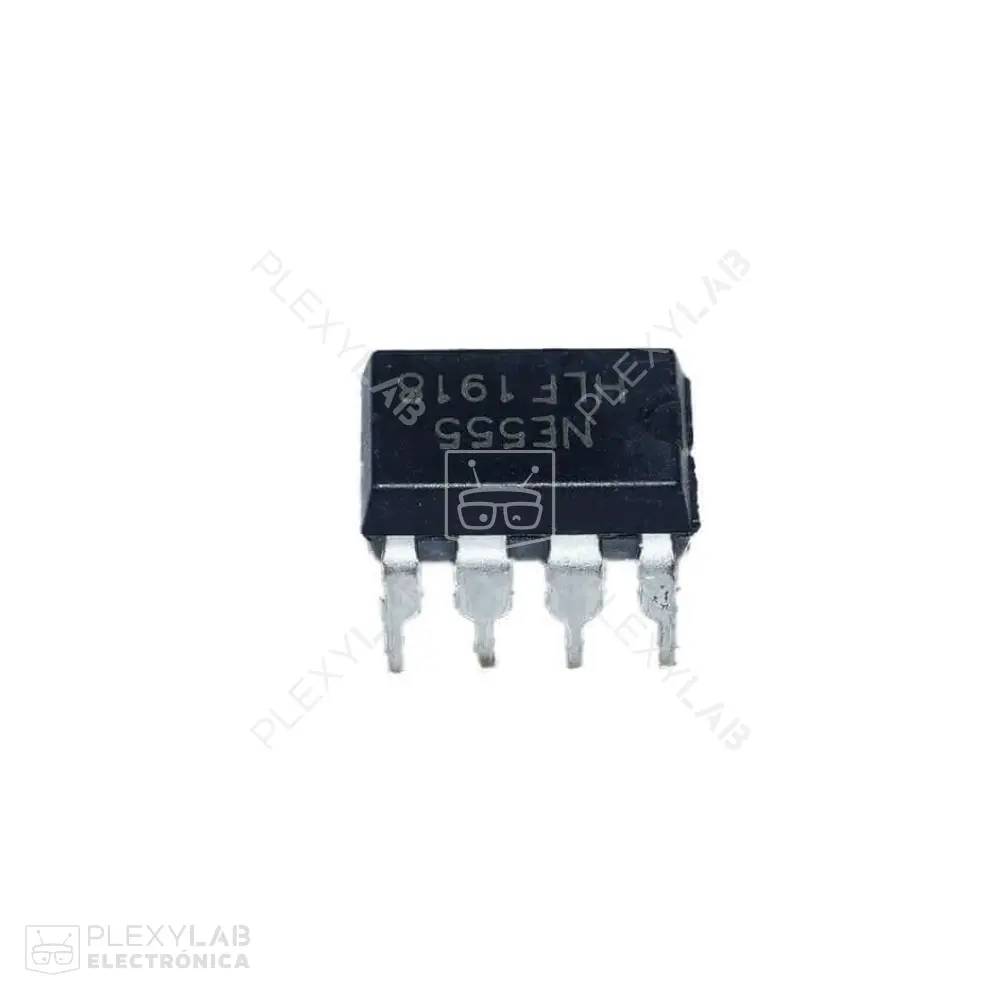

Circuito integrado NE555
Circuito integrado NE555
$ 0,30
$ 0,30
Llavero tag RFID NFC de 13.56 MHz regrabable R/W con ID fija de proximidad de acceso magnética
Llavero tag RFID NFC de 13.56 MHz regrabable R/W con ID fija de proximidad de acceso magnética
$ 0,75
$ 0,75

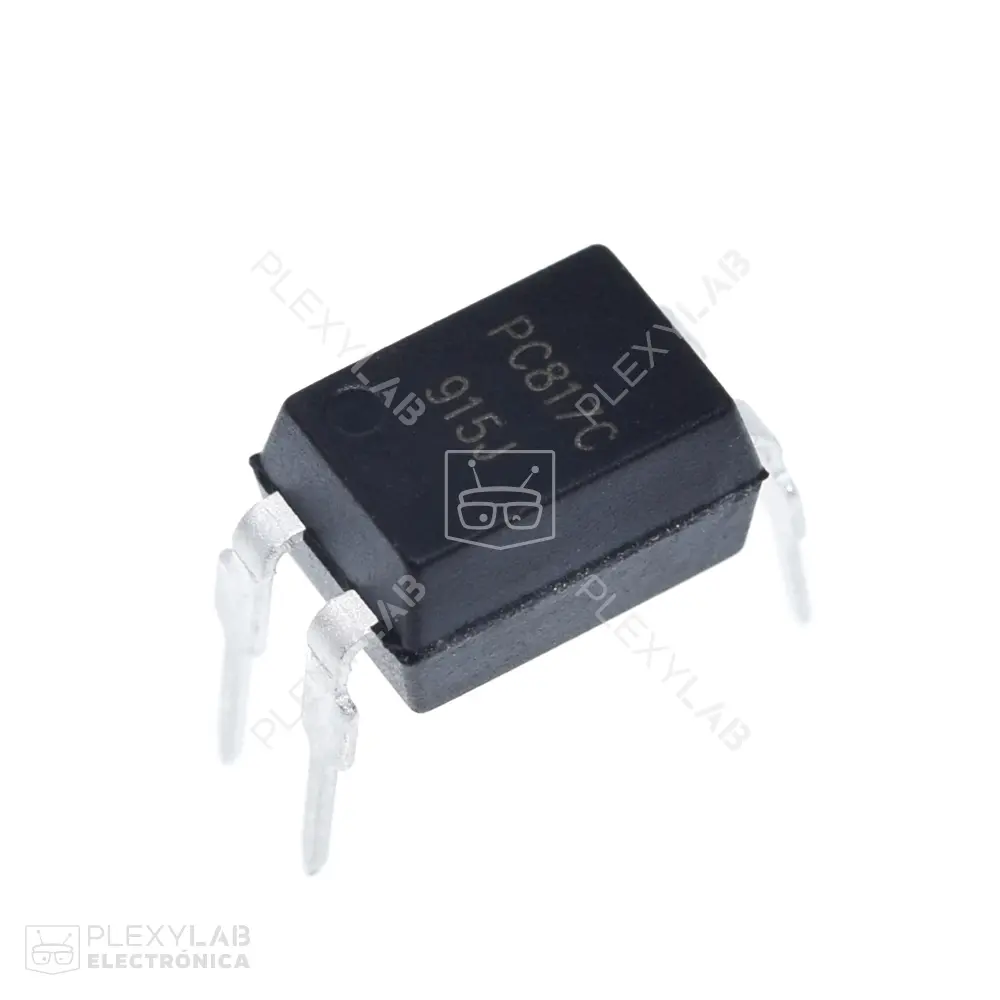

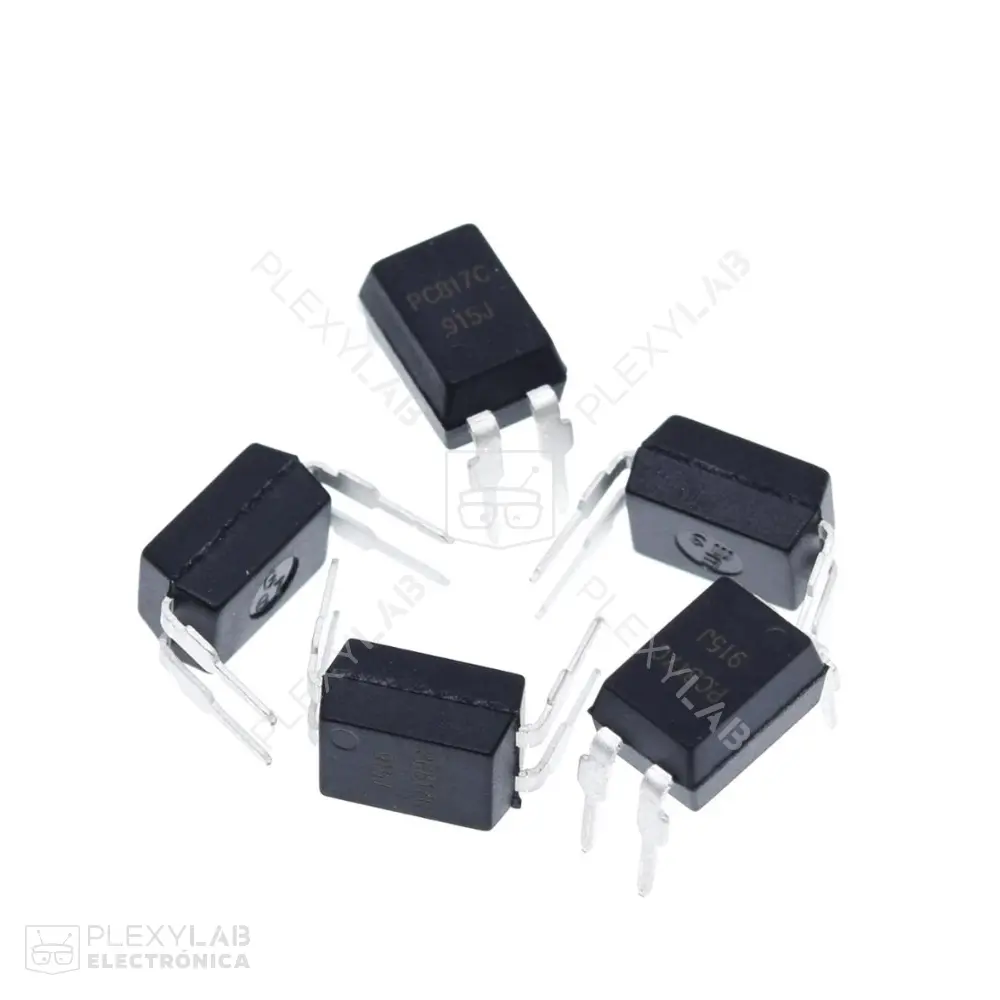

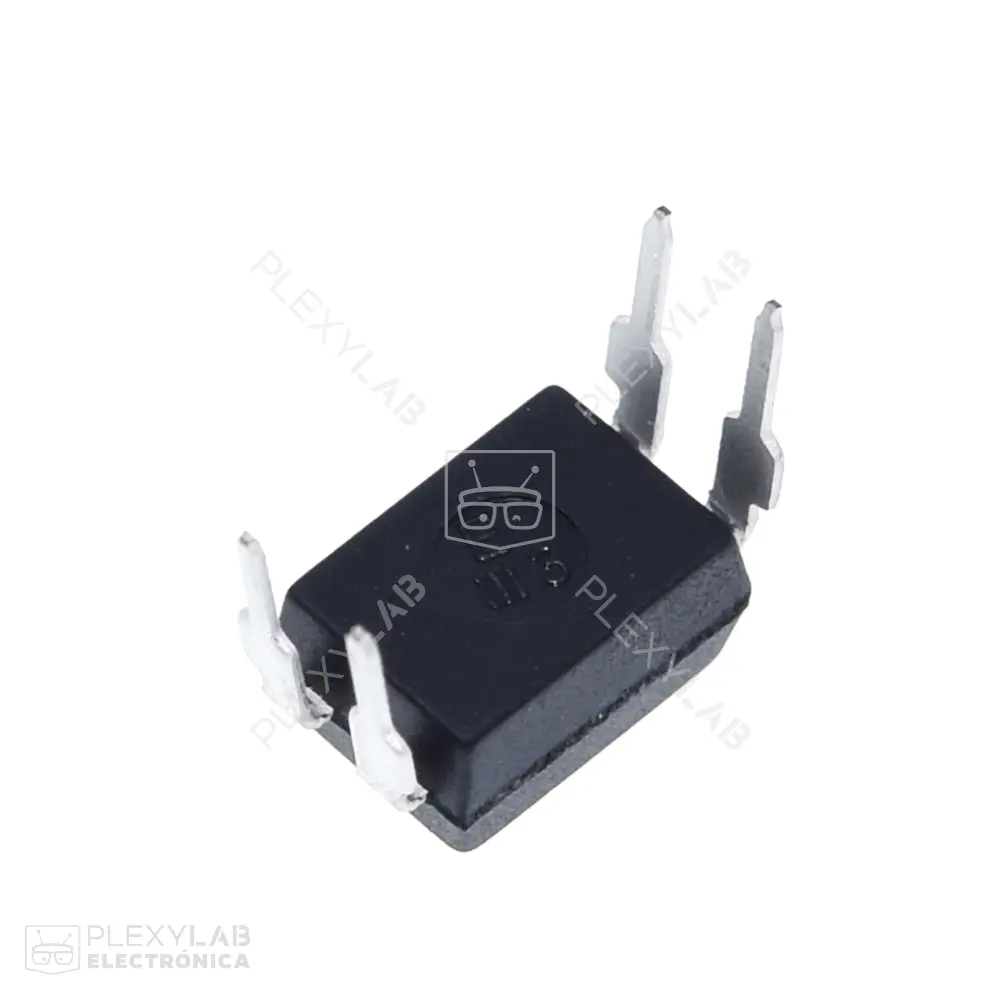

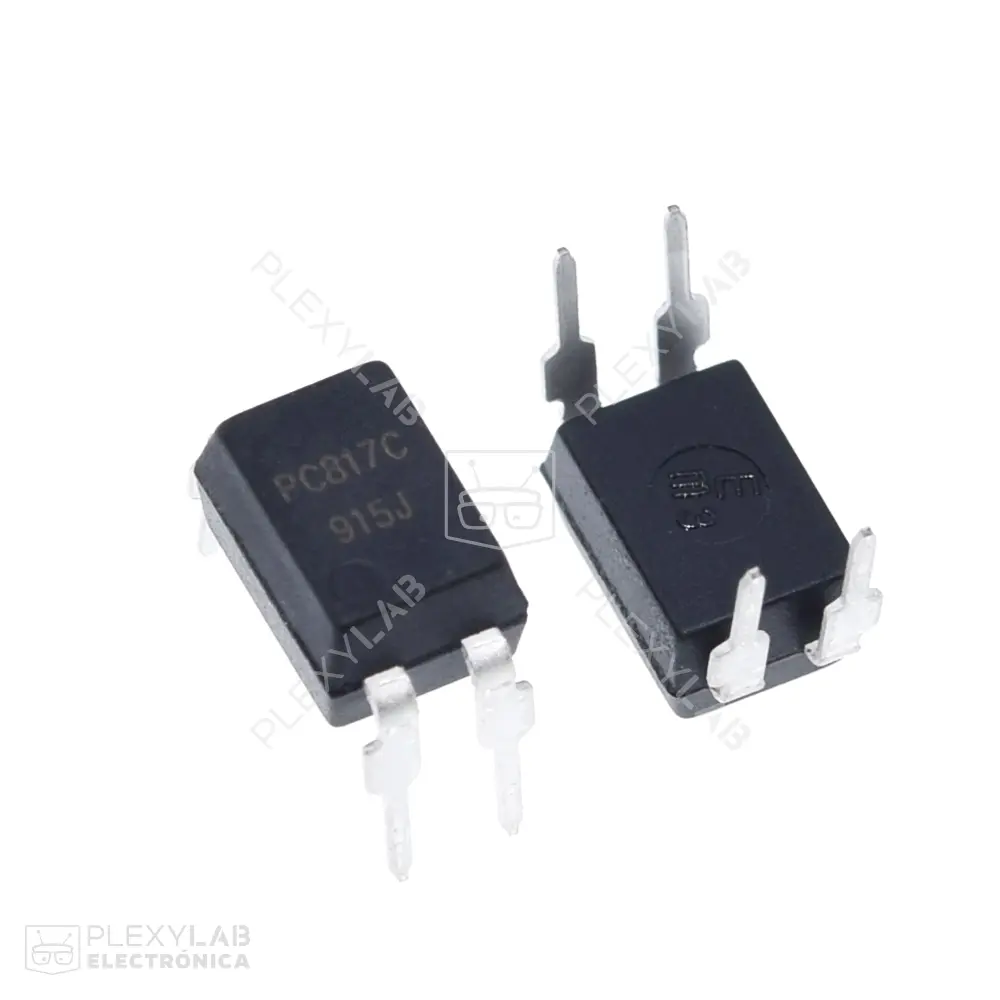

Optoacoplador PC817 tipo DIP-4

https://www.plexylab.com/web/image/product.template/1964/image_1920?unique=8b17db0

Optoacoplador PC817 DIP-4 con salida de fototransistor NPN, ideal para aislamiento galvánico entre circuitos de control y potencia, compatible con Arduino, PIC, ESP32 y sistemas de automatización.

$ 0,15 0.15 USD $ 0,15 $ 0,17 -11,8

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,15 $ 0,17

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El PC817 es un optoacoplador compacto en encapsulado DIP de 4 pines que integra un LED emisor de infrarrojos y un fototransistor NPN en una sola unidad. Su función principal es proporcionar aislamiento galvánico entre dos secciones de un circuito, permitiendo la transmisión de señales sin conexión eléctrica directa.

Este optoacoplador opera con una corriente de entrada típica de 10 mA y soporta tensiones de colector-emisor de hasta 80V, lo que lo hace adecuado para una variedad de aplicaciones digitales y de potencia. Su tiempo de respuesta rápido permite el uso en conmutación de señales, protección de entradas en microcontroladores y comunicación entre niveles de tensión distintos.

Compatible con plataformas como Arduino, ESP32, STM32, Raspberry Pi y sistemas PLC, el PC817 es ampliamente utilizado en fuentes conmutadas, control de relés, sensores, interfaces de comunicación y proyectos donde se requiere proteger componentes lógicos de picos o interferencias de alto voltaje.

Características:

  • Aislamiento galvánico LED-infrarrojo y fototransistor.
  • Encapsulado DIP de 4 pines.
  • Salida de tipo fototransistor NPN.
  • Alta inmunidad a interferencias.
  • Tensión de colector-emisor hasta 80V.
  • Corriente directa típica de 10 mA.
  • Tiempo de respuesta rápido.
  • Compatible con microcontroladores.
  • Ideal para señales digitales y protección de entradas.
  • Fácil integración en PCB y protoboard.

Aplicaciones:

  • Aislamiento de señales entre circuitos de control y potencia.
  • Protección de entradas digitales de microcontroladores.
  • Interfaces entre lógica TTL y sistemas de alto voltaje.
  • Control de relés mediante Arduino o PLC.
  • Fuentes de poder conmutadas.
  • Conmutación segura en sistemas domóticos.
  • Sistemas de comunicación industrial con aislamiento.
  • Modelo: PC817.
  • Tipo de salida: fototransistor NPN.
  • Voltaje máximo colector-emisor: 80V.
  • Corriente directa LED: típica 10 mA.
  • Tensión directa LED: 1.2V típico.
  • Aislamiento dieléctrico: 5000 Vrms.
  • Tiempo de subida/bajada: 4µs a 18µs (dependiendo de la carga).
  • Encapsulado: DIP-4.
  • Temperatura de operación: -30°C a 100°C.

El PC817 es un optoacoplador confiable y versátil ideal para proyectos que requieren separación galvánica segura y eficiente. Su bajo costo, fácil integración y compatibilidad con plataformas de desarrollo lo hacen fundamental en aplicaciones de control, protección y comunicación.

Código
SKU10243
