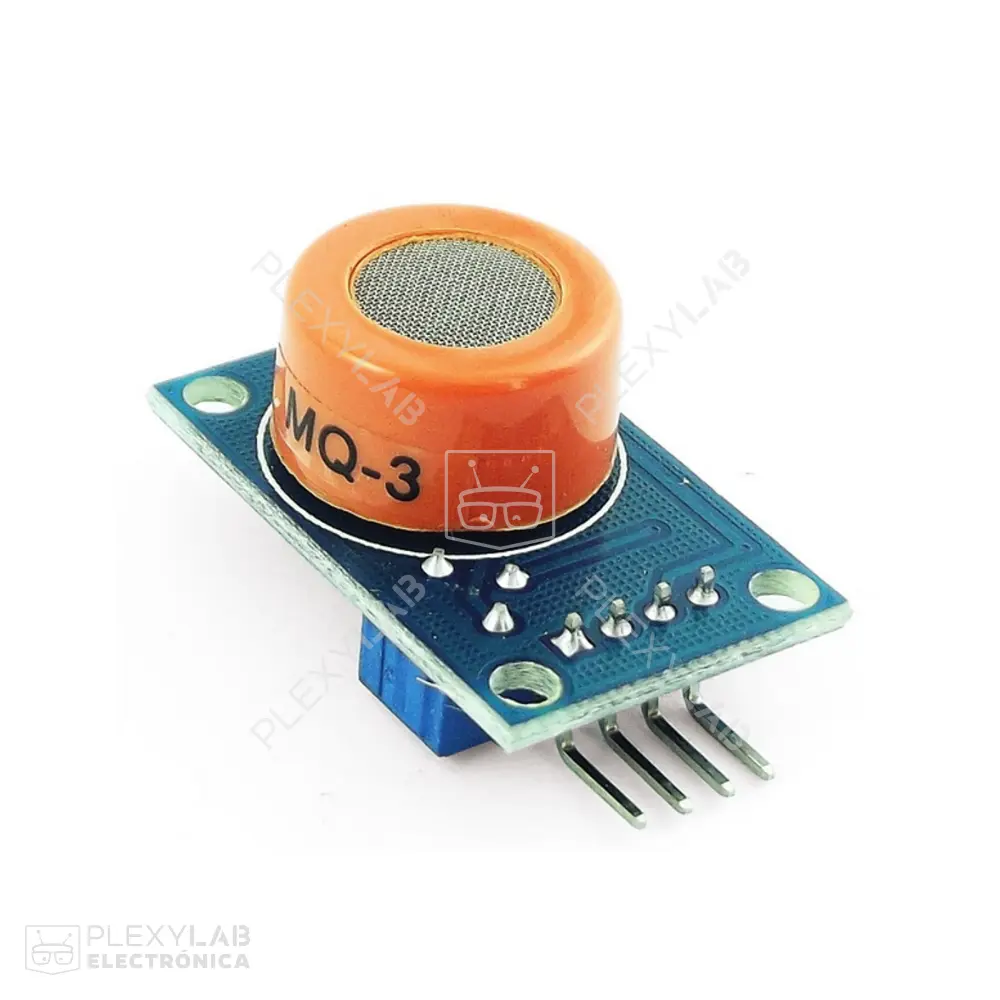

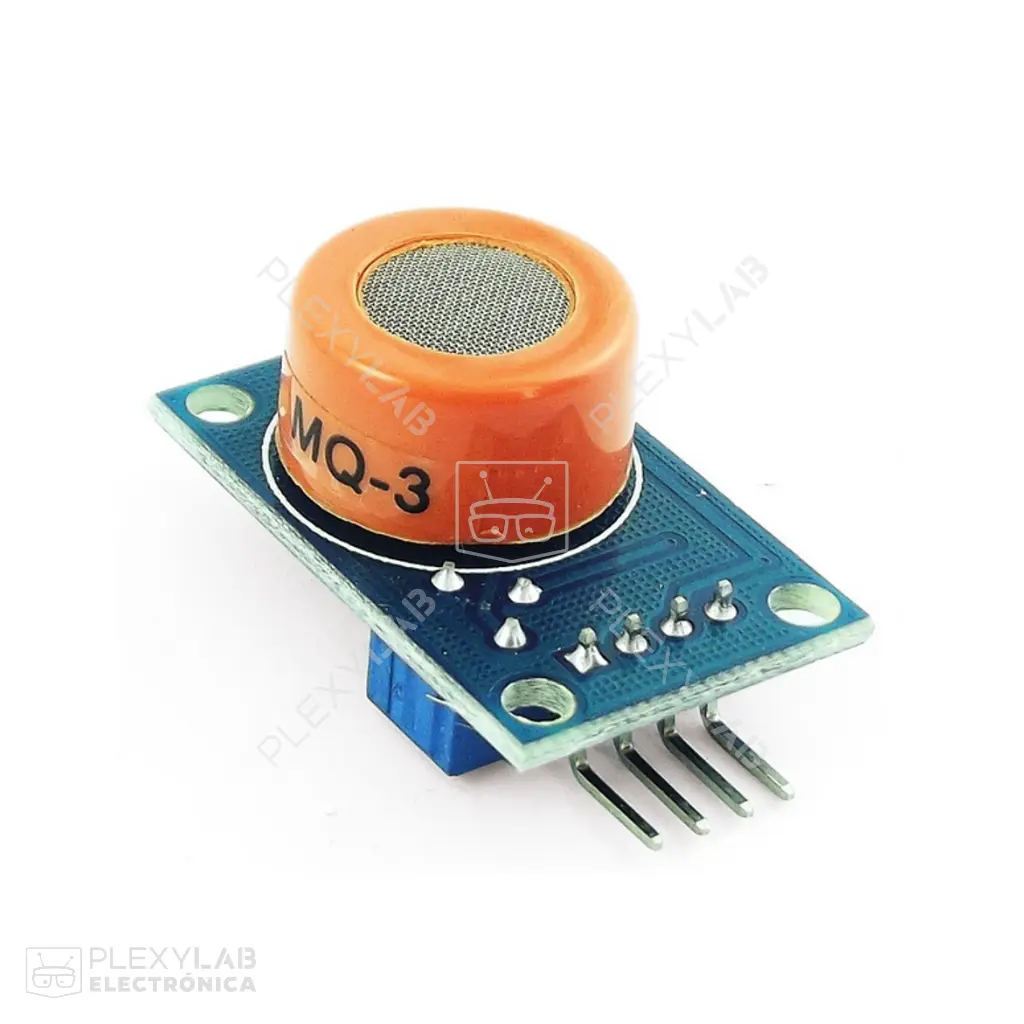

Módulo sensor de gas detector de alcohol MQ-3 MQ3
El módulo MQ-3 detecta vapores de alcohol (etanol) en el aire con alta sensibilidad. Funciona a 5V, ofrece salida analógica 0.1–4.0V y digital con umbral ajustable. Ideal para alcoholímetros, sistemas de seguridad y proyectos con Arduino, ESP32 y Raspberry Pi.
El sensor MQ-3 es un dispositivo semiconductor basado en óxido de estaño (SnO2) cuyo valor resistivo cambia en presencia de alcohol. Se monta en un módulo que facilita la conexión y la lectura tanto analógica como digital. Su sensibilidad al etanol lo hace apto para alcoholímetros, sistemas de seguridad vehicular e industrial, y dispositivos portátiles de control ambiental.

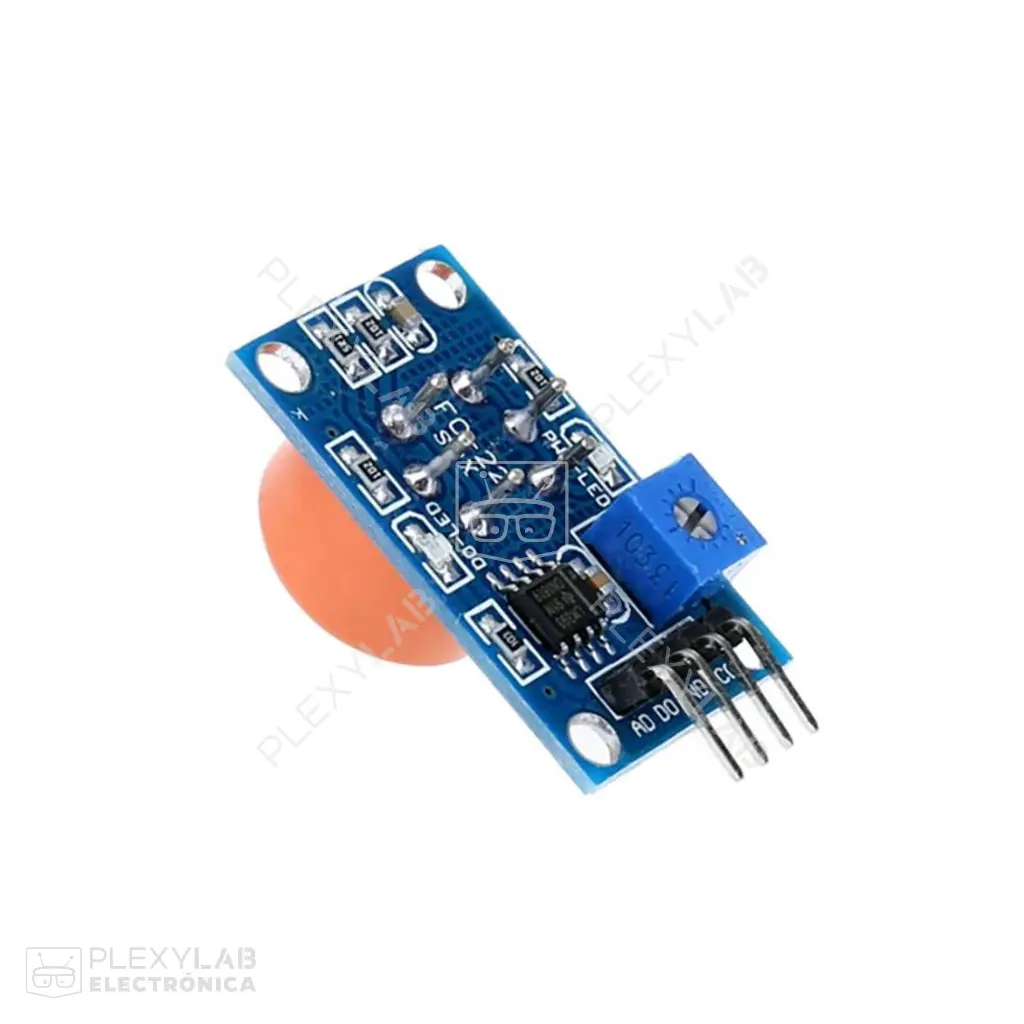

El módulo integra un comparador con potenciómetro para establecer un umbral de concentración, ofreciendo una salida digital adicional (DO) junto a la salida analógica (AO). Para un funcionamiento óptimo requiere precalentamiento inicial de aproximadamente 20 segundos, aunque para aplicaciones más precisas se recomienda un tiempo de acondicionamiento más prolongado.
Este sensor es compatible con microcontroladores y plataformas de desarrollo como Arduino, ESP32, STM32 y Raspberry Pi. Su integración es sencilla y su bajo costo lo convierte en una opción práctica para proyectos de electrónica educativa, IoT y aplicaciones de seguridad.
Características:
- Alta sensibilidad al alcohol (etanol)
- Salida analógica proporcional a la concentración detectada
- Salida digital con umbral ajustable mediante potenciómetro
- Compatible con plataformas Arduino, ESP32 y Raspberry Pi
- Tiempo de respuesta rápido y buena estabilidad
- Larga vida útil y bajo consumo de energía

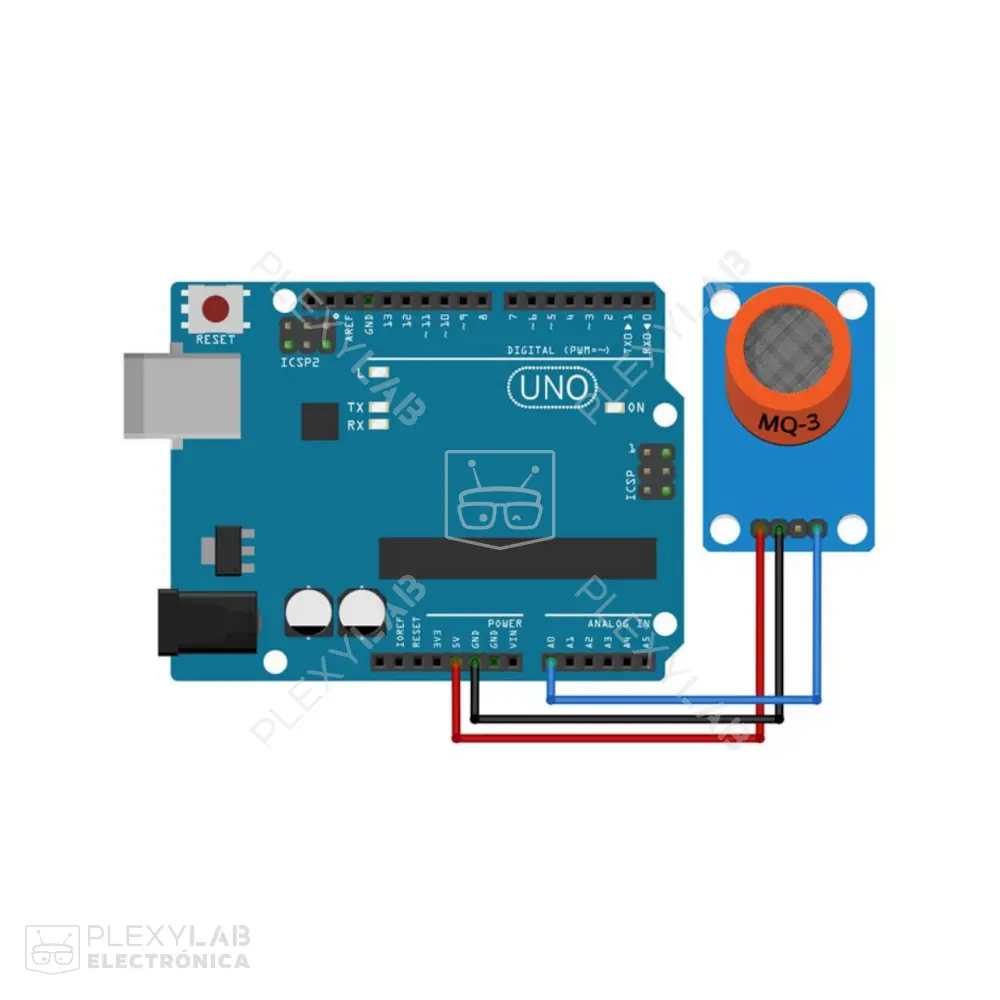

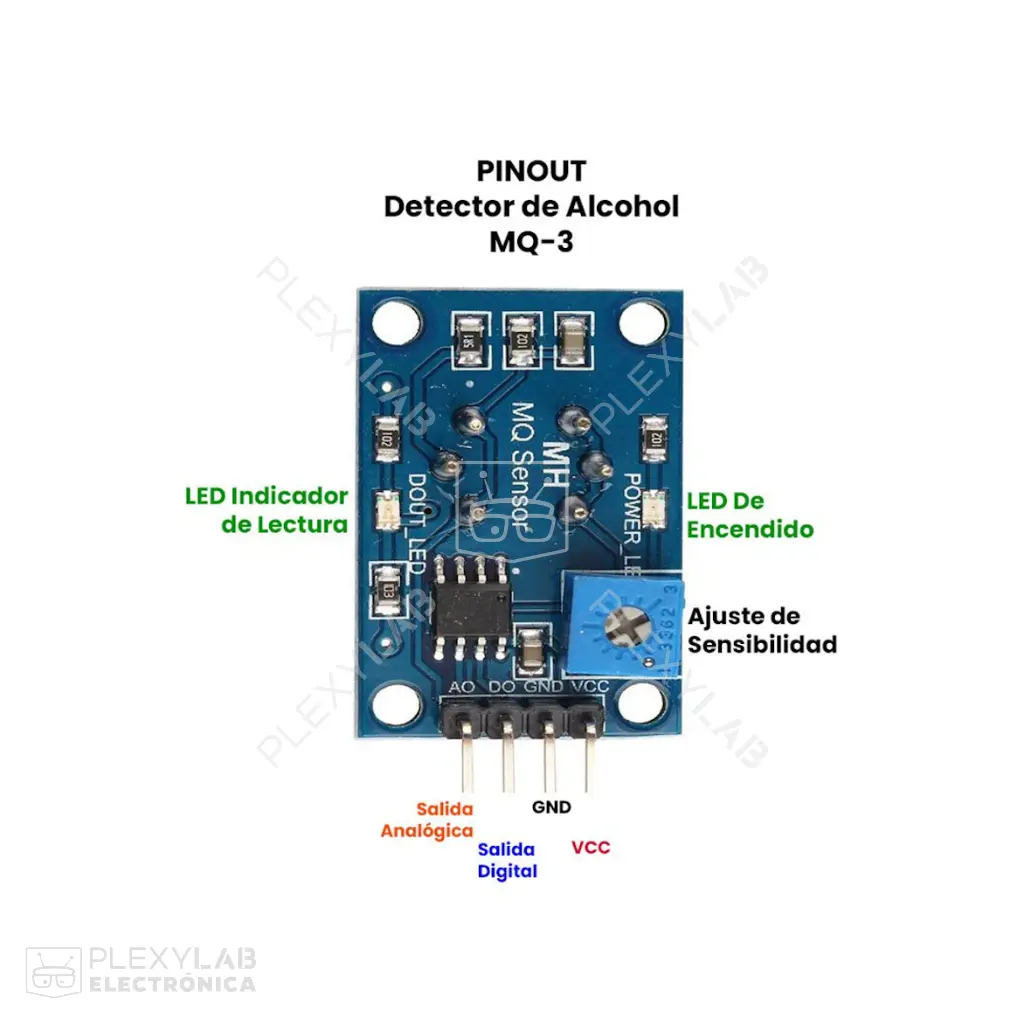

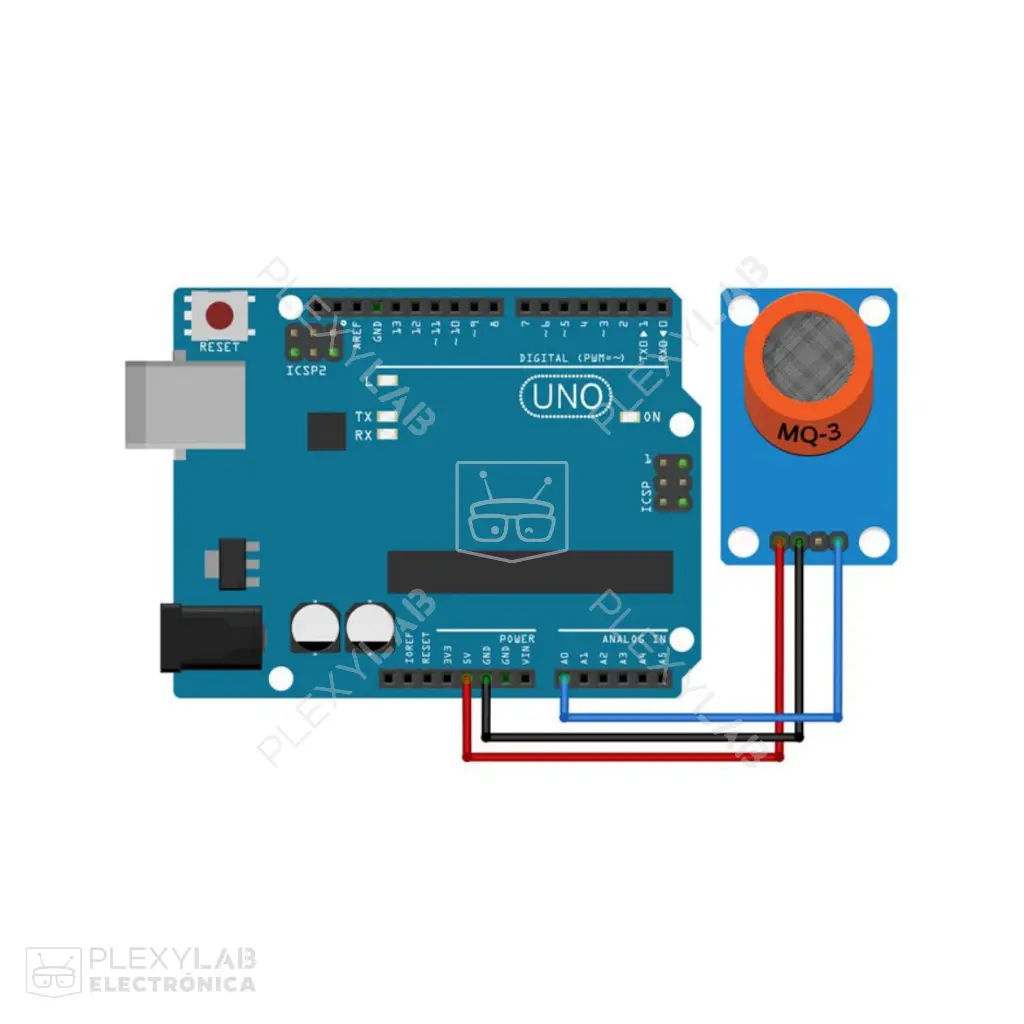

Conexiones:
- VCC: Alimentación del módulo, requiere 5V DC
- GND: Conexión a tierra común del sistema
- AO (Analog Out): Salida de voltaje analógico proporcional a la concentración de alcohol detectada
- DO (Digital Out): Salida digital TTL que cambia de estado cuando la concentración supera el umbral configurado mediante el potenciómetro
Aplicaciones:
- Alcoholímetros y dispositivos de prueba de aliento
- Sistemas de seguridad en automóviles con bloqueo por alcohol
- Control de acceso y seguridad industrial
- Monitoreo ambiental en espacios cerrados
- Dispositivos portátiles de detección de alcohol
- Proyectos educativos con microcontroladores y electrónica IoT
- Material sensible: SnO2 (óxido de estaño)
- Gas objetivo: Alcohol/etanol
- Rango de detección: 0.05–10mg/L (aprox. 10–10000ppm); algunos fabricantes especifican 10–1000ppm
- Voltaje de alimentación: 5V DC ±0.2V
- Consumo de corriente: ~150mA (calentador encendido)
- Potencia del calentador: ≤900mW
- Resistencia del calentador: 31Ω ±3Ω
- Salida analógica (AO): 0.1–4.0V según concentración
- Salida digital (DO): Nivel TTL con umbral ajustable
- Resistencia del sensor (Rs): 2kΩ–20kΩ @0.4mg/L
- Temperatura de operación: −10°C a 50°C
- Dimensiones del módulo: 32–36 × 20–22 × 16–21 mm
- Peso: ~6g
El módulo MQ-3 es una solución eficiente y económica para la detección de alcohol en aire. Su doble salida AO/DO, compatibilidad con plataformas de desarrollo y fácil integración lo convierten en un componente esencial en sistemas de seguridad, control de acceso y aplicaciones educativas.
