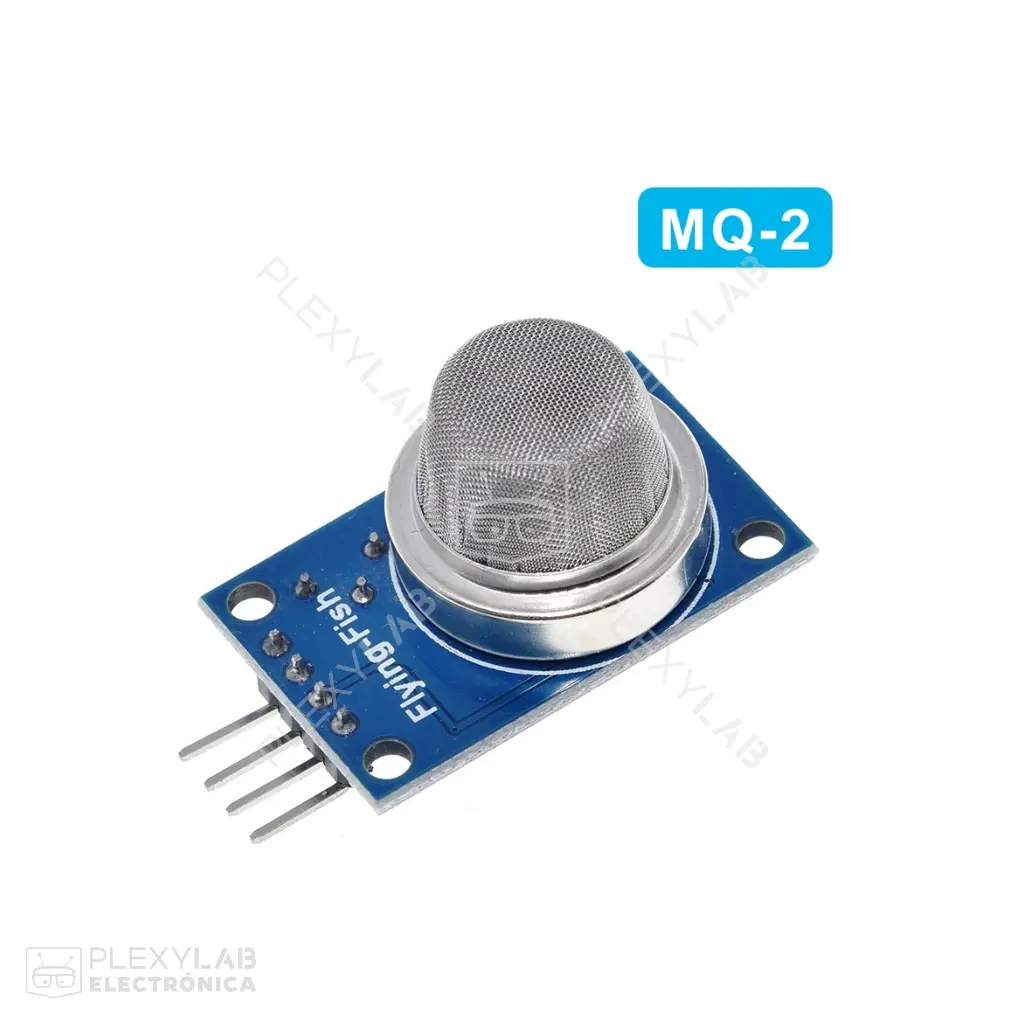

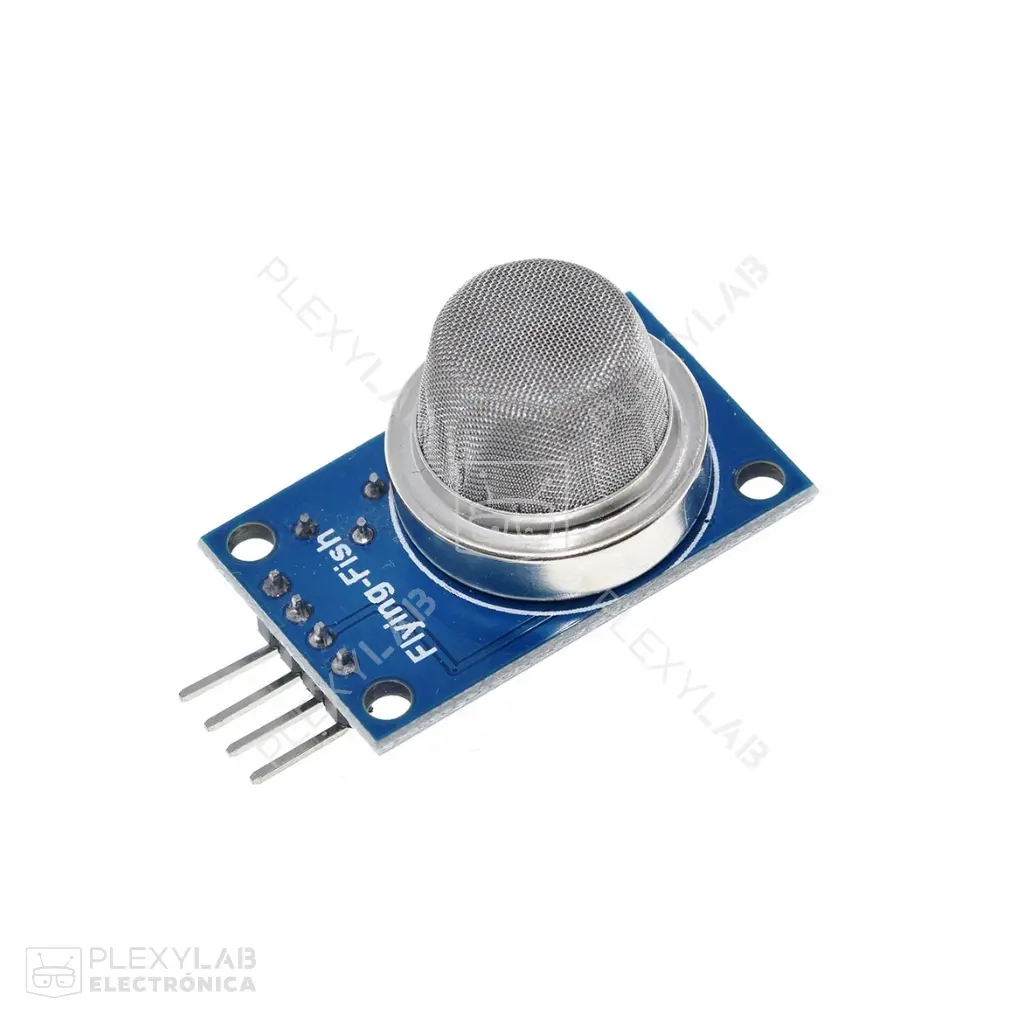

Módulo sensor de gas humo GLP propano hidrógeno metano MQ-2 MQ2
El módulo MQ‑2 detecta gases combustibles y humo con alta sensibilidad. Opera a 5V, entrega salida analógica 0–5V y digital con umbral ajustable. Ideal para alarmas domésticas, monitoreo industrial ligero e integración rápida con Arduino, ESP32 y Raspberry Pi.

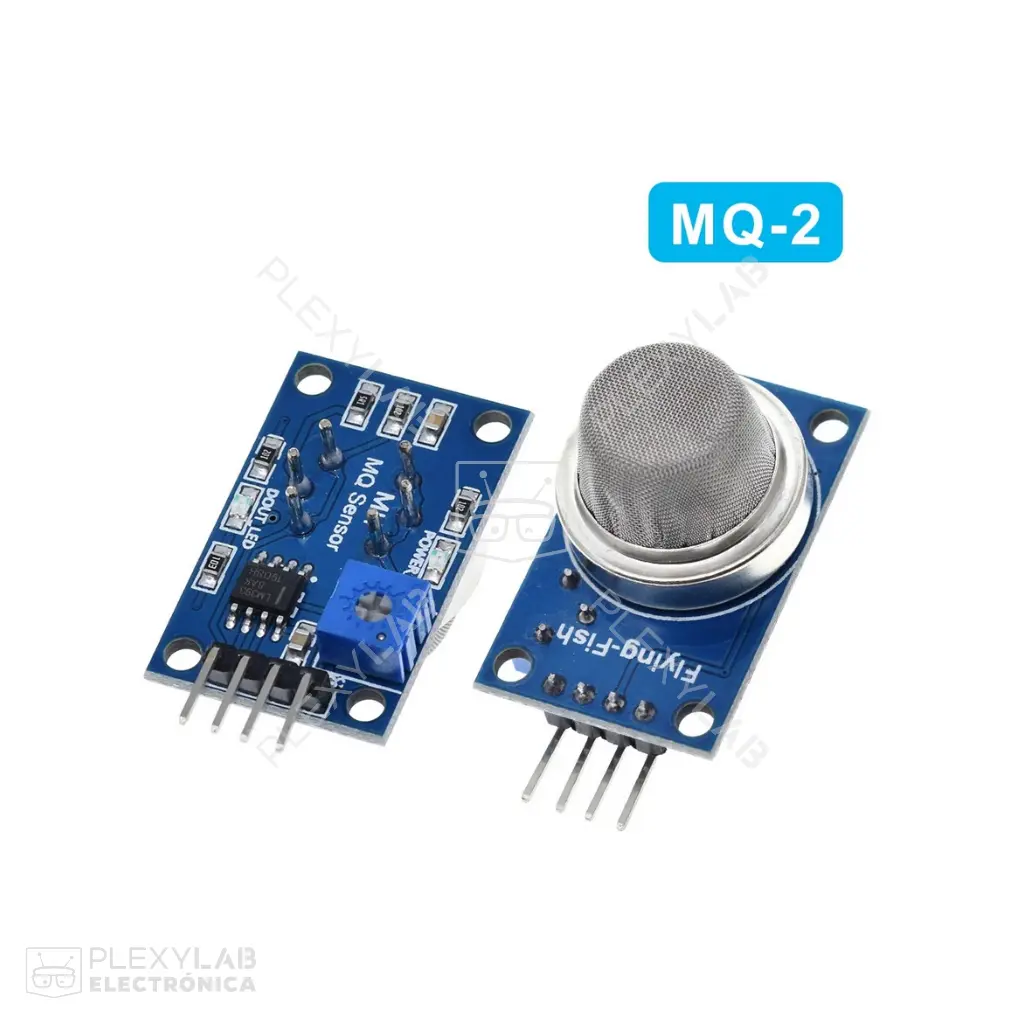

El MQ‑2 es un sensor semiconductor basado en óxido de estaño (SnO2) cuya resistividad varía con la presencia de gases combustibles y humo. Montado en un módulo listo para usar, ofrece lectura analógica proporcional (AO) y una salida digital (DO) gobernada por un comparador con potenciómetro de umbral.
El elemento calefactor interno requiere una fuente de 5V estable y un breve precalentamiento (~20s) para estabilizar la medición. El rango típico de detección del módulo abarca 300–10000ppm para GLP/propano/butano, metano, hidrógeno, CO y vapores de alcohol, manteniendo buena respuesta en aplicaciones de alarma y monitoreo ambiental. Compatible con microcontroladores de 5V y con conversores ADC de 3.3V mediante división resistiva.
Características:
- Detección de GLP, propano, butano, metano, hidrógeno, CO y humo
- Salida analógica proporcional y salida digital con umbral ajustable
- Tiempo de respuesta rápido tras precalentamiento
- Alta sensibilidad y bajo costo del elemento sensor
- Interfaz simple de 4 pines, integración directa con placas de desarrollo
- Adecuado para alarmas de fuga de gas y monitoreo IoT

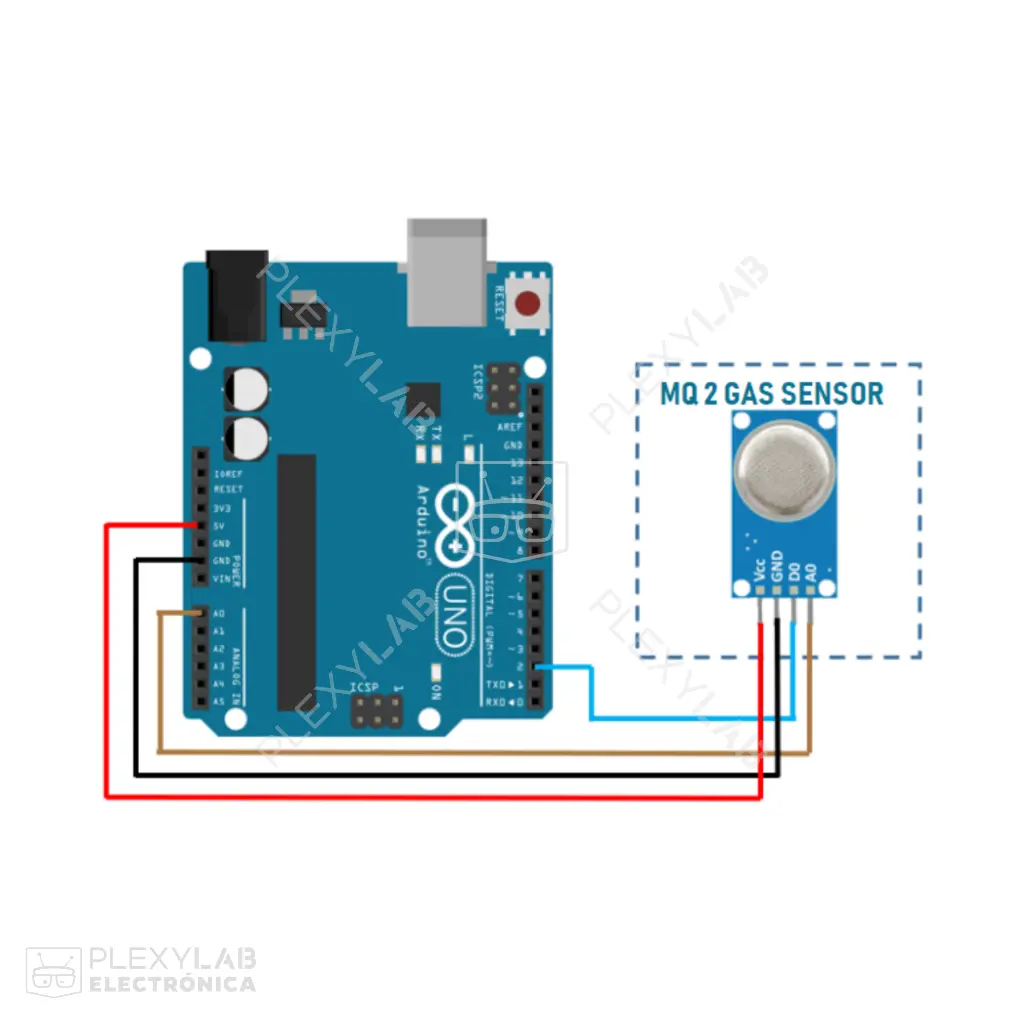

Conexiones:
- VCC: Entrada de alimentación a 5V DC para el módulo y calentador
- GND: Tierra común del sistema
- AO (Analog Out): Tensión analógica proporcional a la concentración de gas detectado
- DO (Digital Out): Salida digital TTL que conmuta al superar el umbral fijado por el potenciómetro
Aplicaciones:
- Alarmas de fuga de gas en cocinas y salas de calderas
- Detectores de humo y seguridad doméstica
- Monitoreo ambiental en talleres y laboratorios
- Nodos IoT para notificación remota de eventos de gas
- Proyectos educativos con Arduino, ESP32 o Raspberry Pi
- Sistemas de ventilación/HVAC con control por calidad de aire
- Material sensible: SnO2 (óxido de estaño)
- Rango de detección (típico): 300–10000ppm (gases combustibles y humo)
- Voltaje de alimentación del módulo: 4.5V a 5.0V DC (típico 5V)
- Consumo del calentador: ~150mA; potencia ≤900mW (típico)
- Resistencia del calentador: 31Ω ±3Ω (referencial)
- Salida analógica (AO): 0–5V aprox. según concentración
- Salida digital (DO): TTL 0V/5V con umbral ajustable
- Tiempo de precalentamiento: ≈20s para estabilización inicial

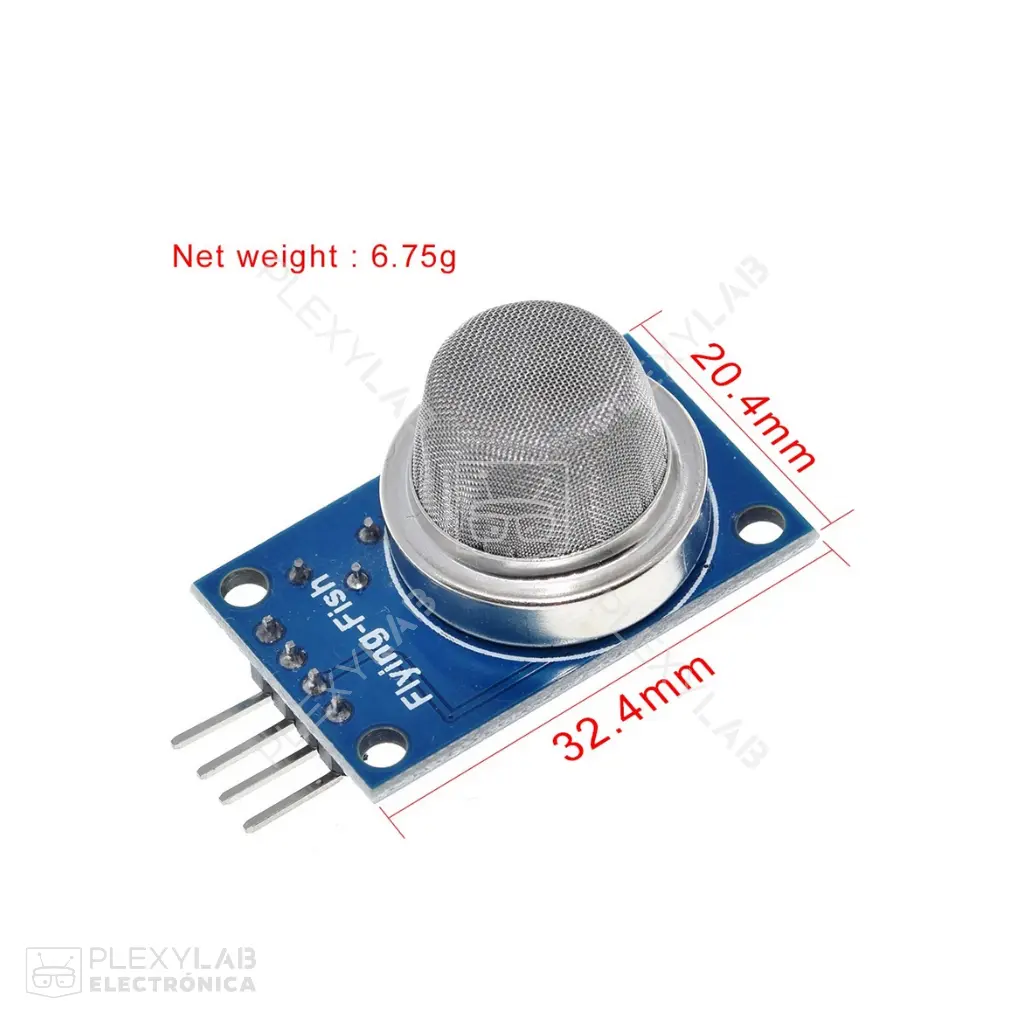

- Dimensiones del módulo: 36mm × 20mm × 21mm (aprox.)
El módulo MQ‑2 proporciona detección confiable de gases combustibles y humo con doble salida AO/DO y fácil integración a 5V. Es una solución versátil para alarmas, monitoreo ambiental e iniciativas IoT educativas o preindustriales.
