Módulo sensor de gas metano MQ-4 MQ4
El módulo sensor de gas MQ-4 detecta metano, gas natural y gases combustibles en un rango de 200 a 10000 ppm. Ofrece salida analógica y digital, es compatible con Arduino, ESP32 y Raspberry Pi, ideal para sistemas de detección de fugas.

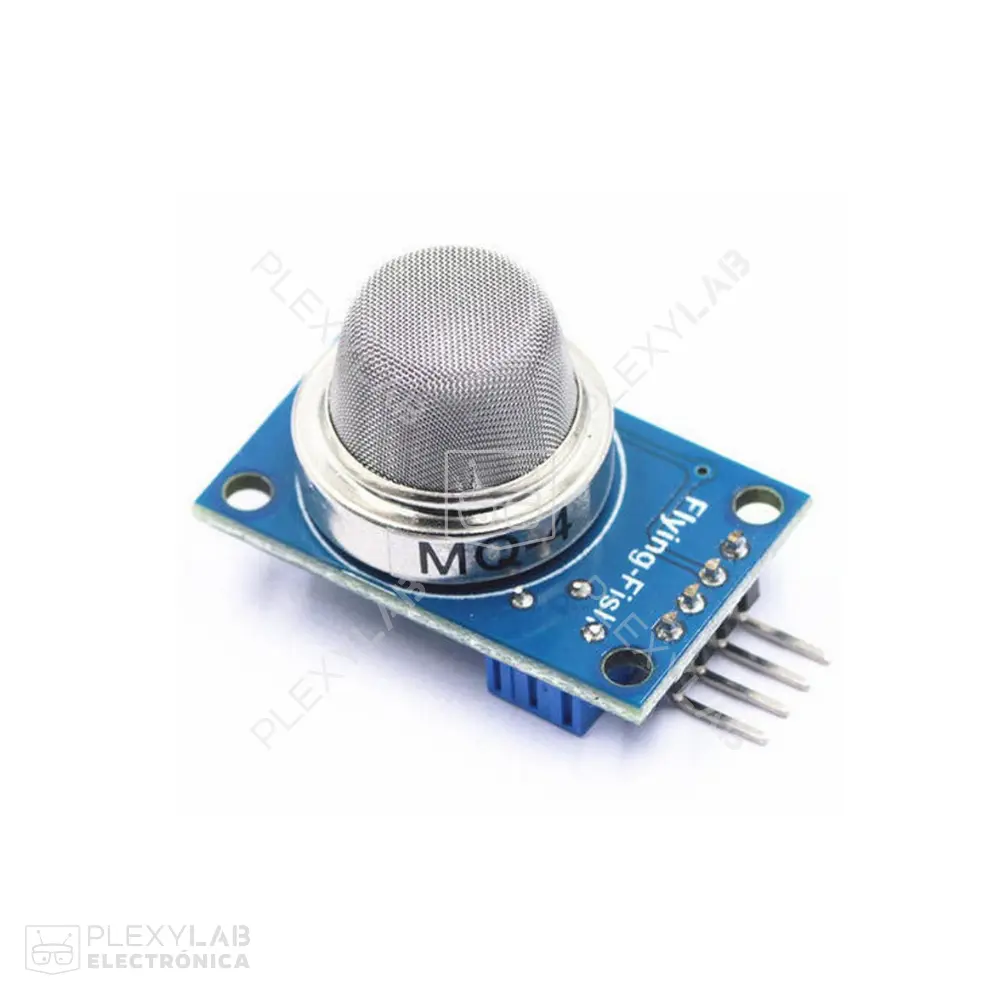

El módulo sensor de gas MQ-4 es un dispositivo semiconductor basado en óxido de estaño (SnO2), diseñado para la detección de gases combustibles como metano (CH4), gas natural, propano y butano. Su principio de funcionamiento se basa en la variación de conductividad del material sensible en presencia de gases, generando una señal proporcional a la concentración detectada.

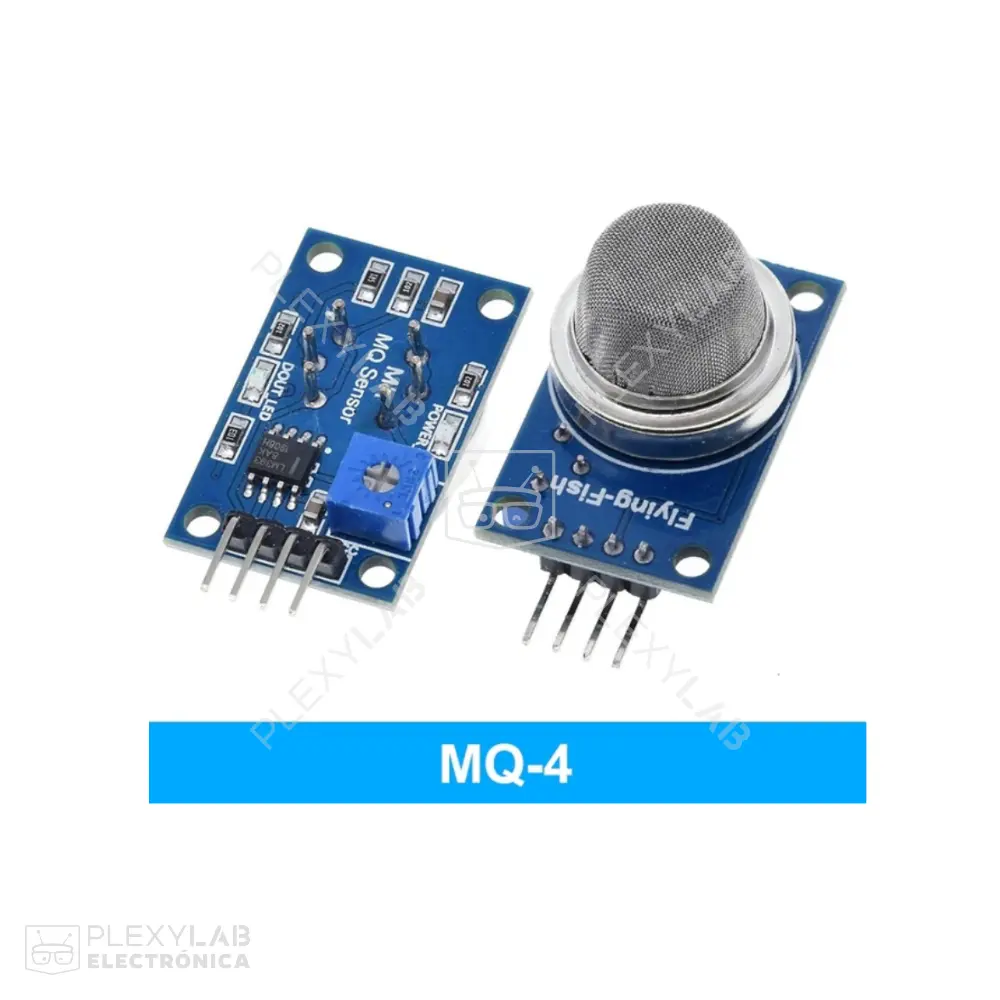

Este módulo incluye el sensor MQ-4 montado en una placa con chip comparador LM393, ofreciendo tanto salida analógica (AO) de 0 a 5V, como salida digital (DO) ajustable mediante un potenciómetro integrado. La salida analógica permite medir variaciones de concentración en un rango amplio de 200 a 10000 ppm, mientras que la salida digital se activa al superar un umbral configurado, facilitando su integración con sistemas de alarma o control.

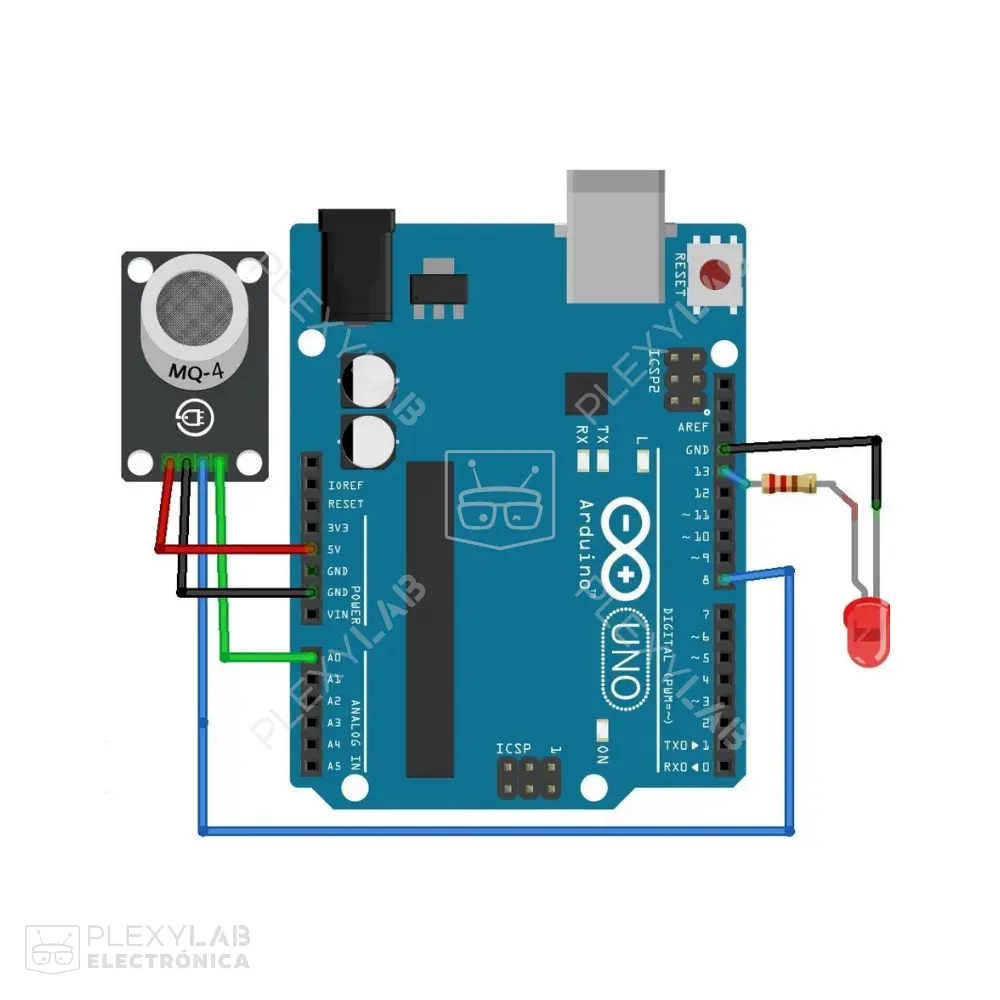

Es ampliamente compatible con plataformas de desarrollo como Arduino, ESP32, Raspberry Pi, STM32 y otros microcontroladores, lo que lo convierte en una solución versátil y de bajo costo para proyectos de electrónica, automatización e IoT orientados a la seguridad y monitoreo ambiental. En PLEXYLAB puedes encontrar este módulo con disponibilidad inmediata, precios competitivos y envío rápido, ideal para estudiantes, desarrolladores y profesionales que requieren integrar sensores de gases en sus proyectos.
Características:
- Alta sensibilidad a metano, gas natural, propano y butano.
- Rango de detección de 200 a 10000 ppm.
- Salida dual: analógica (0-5V) y digital TTL.
- Potenciómetro integrado para ajuste de umbral.
- Respuesta rápida y tiempo de recuperación corto.
- Bajo consumo de energía (menor a 750 mW).
- Larga vida útil y estabilidad en operación.
- Fácil integración con microcontroladores y sistemas de control.

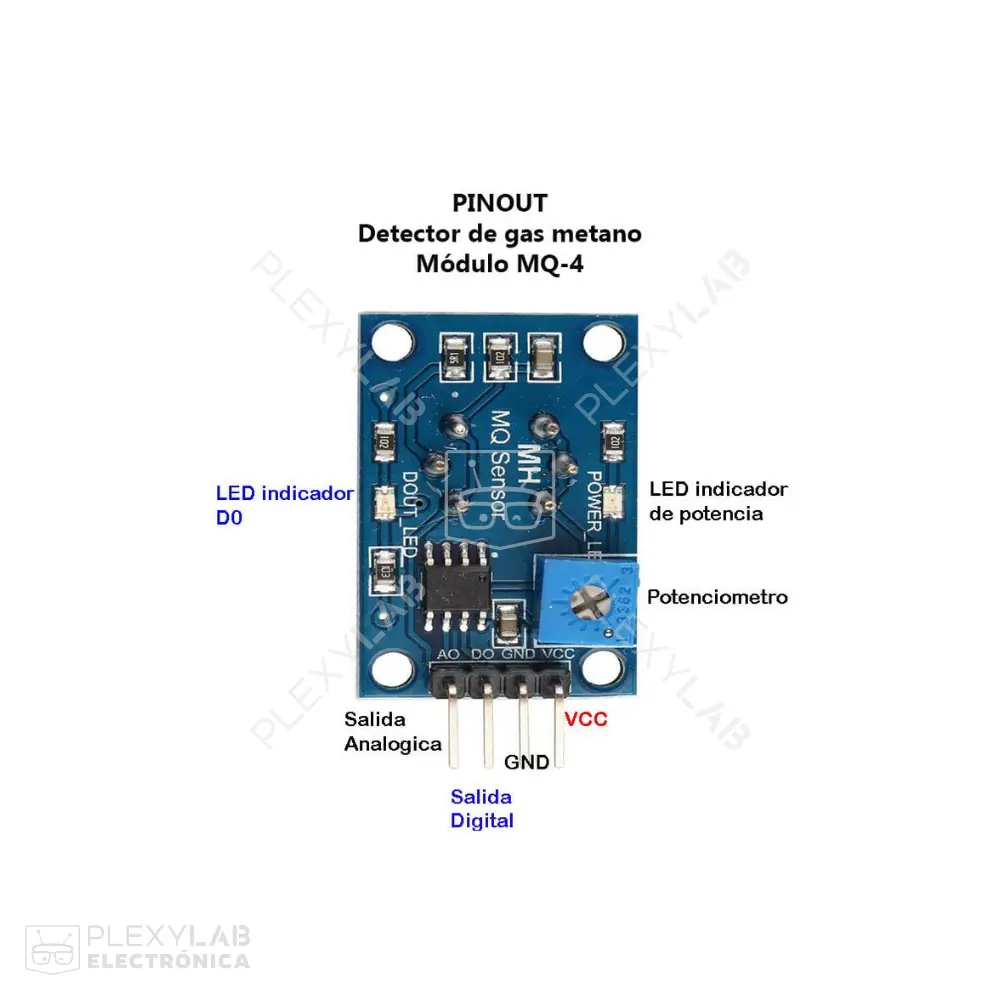

Conexiones:
- VCC: Alimentación del módulo, rango 3.0V a 5.0V.
- GND: Conexión a tierra del sistema.
- DO (Digital Out): Salida digital TTL, activa según umbral ajustado por potenciómetro.
- AO (Analog Out): Salida analógica de 0-5V proporcional a la concentración de gas detectado.
Aplicaciones:
- Detección de fugas de gas metano en hogares e industrias.
- Sistemas de monitoreo de gas en cocinas y calderas.
- Integración en dispositivos portátiles de detección de gases.
- Sistemas de seguridad en plantas químicas y refinerías.
- Proyectos educativos de electrónica y sensores.
- Sistemas IoT para monitoreo ambiental remoto.
- Alarmas de gas natural y combustibles en viviendas y oficinas.
- Modelo del sensor: MQ-4.
- Chipset de control: LM393.
- Tipo de sensor: Semiconductor (SnO2).
- Voltaje de operación: 3.0V a 5.0V DC.
- Consumo de potencia del calentador: <750 mW.
- Salida analógica (AO): 0-5V proporcional a la concentración de gas.
- Salida digital (DO): TTL 0/1 con umbral ajustable.
- Rango de detección: 200 a 10000 ppm.
- Gases detectados: Metano (CH4), gas natural, propano, butano.
- Temperatura de operación: -10°C a +50°C.
- Humedad relativa: <95% RH.
- Resistencia de carga recomendada: 20 kΩ.
- Tiempo de pre-calentamiento: >24 horas recomendado.
El módulo sensor MQ-4 ofrece una solución confiable y económica para la detección de metano y otros gases combustibles. Gracias a su doble salida, compatibilidad con microcontroladores y facilidad de integración, es ideal para proyectos de seguridad, automatización e IoT en entornos domésticos, industriales y educativos.
Código |
SKU10350 |
