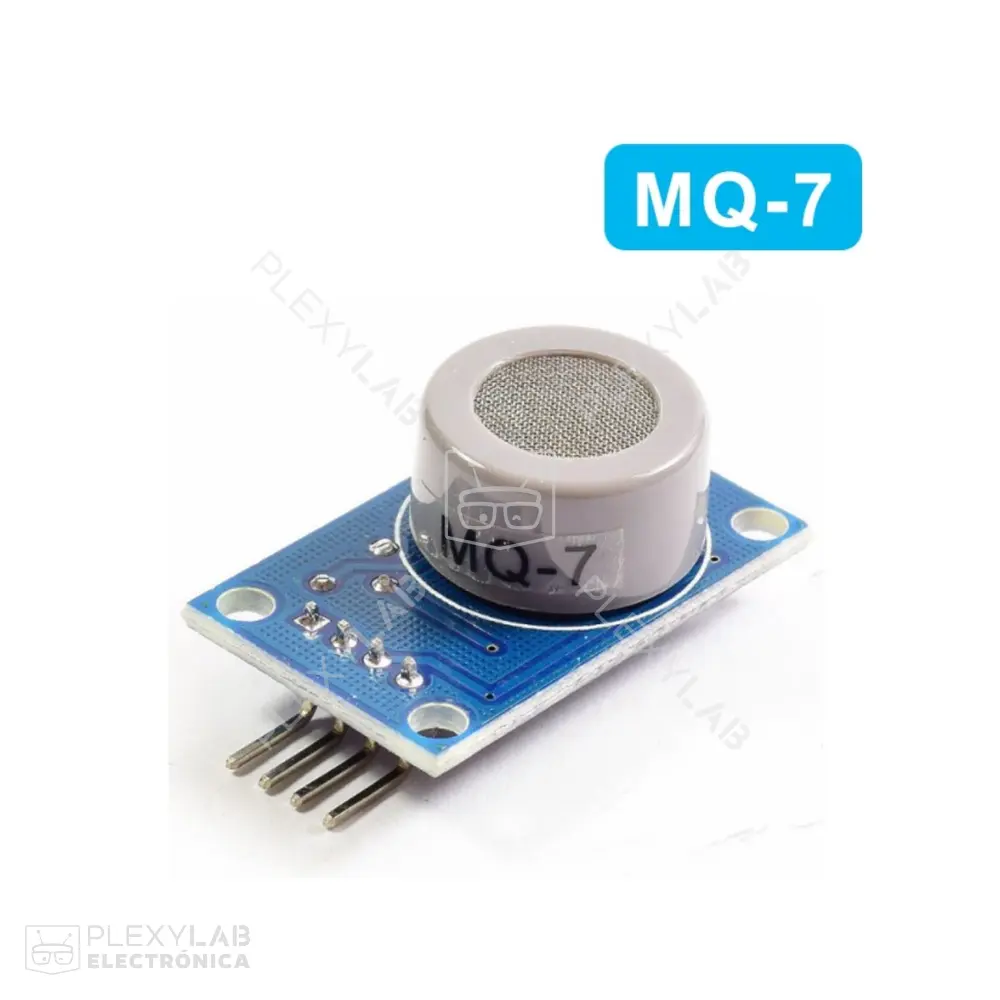

Módulo sensor de gas monóxido de carbono CO MQ-7 MQ7
Módulo MQ-7 para detección de CO con rango típico de 10 a 1000 ppm. Incluye salidas analógica 0-5V y digital con umbral ajustable (LM393). Operación a 5V, respuesta rápida y uso con Arduino, ESP32 y Raspberry Pi para alarmas y monitoreo.
El módulo MQ-7 es un sensor semiconductor basado en óxido de estaño (SnO2) diseñado para medir monóxido de carbono (CO) en aire ambiente. Emplea un ciclo térmico de alta y baja temperatura (5.0V y 1.5V de calentamiento) que mejora la selectividad frente a CO. La variación de la resistividad del elemento sensible ante la presencia de CO se traduce en una señal eléctrica proporcional a la concentración.
La placa integra un comparador LM393 que habilita dos tipos de salida: analógica (AO, 0-5V) para lectura continua de concentración y digital (DO) con umbral ajustable mediante potenciómetro para activar alarmas o sistemas de corte. Funciona típicamente a 5V y requiere calentamiento estable del elemento sensor; en aplicaciones de precisión se recomienda un periodo de acondicionamiento inicial y calibración en el entorno objetivo.
Es compatible con plataformas de desarrollo ampliamente documentadas como Arduino, ESP32, STM32 y Raspberry Pi. Para lectura analógica se recomienda un ADC de 10 o 12 bits y, para uso como alarma, aprovechar la salida digital del comparador. Accesorios útiles incluyen módulos zumbador, relevadores para corte de gas, displays LCD/OLED y conexiones a plataformas IoT para telemetría y registro de eventos.
Características:
- Detección específica de monóxido de carbono.
- Rango típico de medición 10 a 1000 ppm.
- Salida dual: analógica 0-5V y digital TTL con umbral ajustable.
- Comparador LM393 integrado y potenciómetro de umbral.
- Ciclo térmico de 5.0V/1.5V para mejorar selectividad.
- Respuesta rápida y recuperación corta.
- Adecuado para microcontroladores y SBCs populares.
- Tamaño compacto para integración en alarmas y monitores.

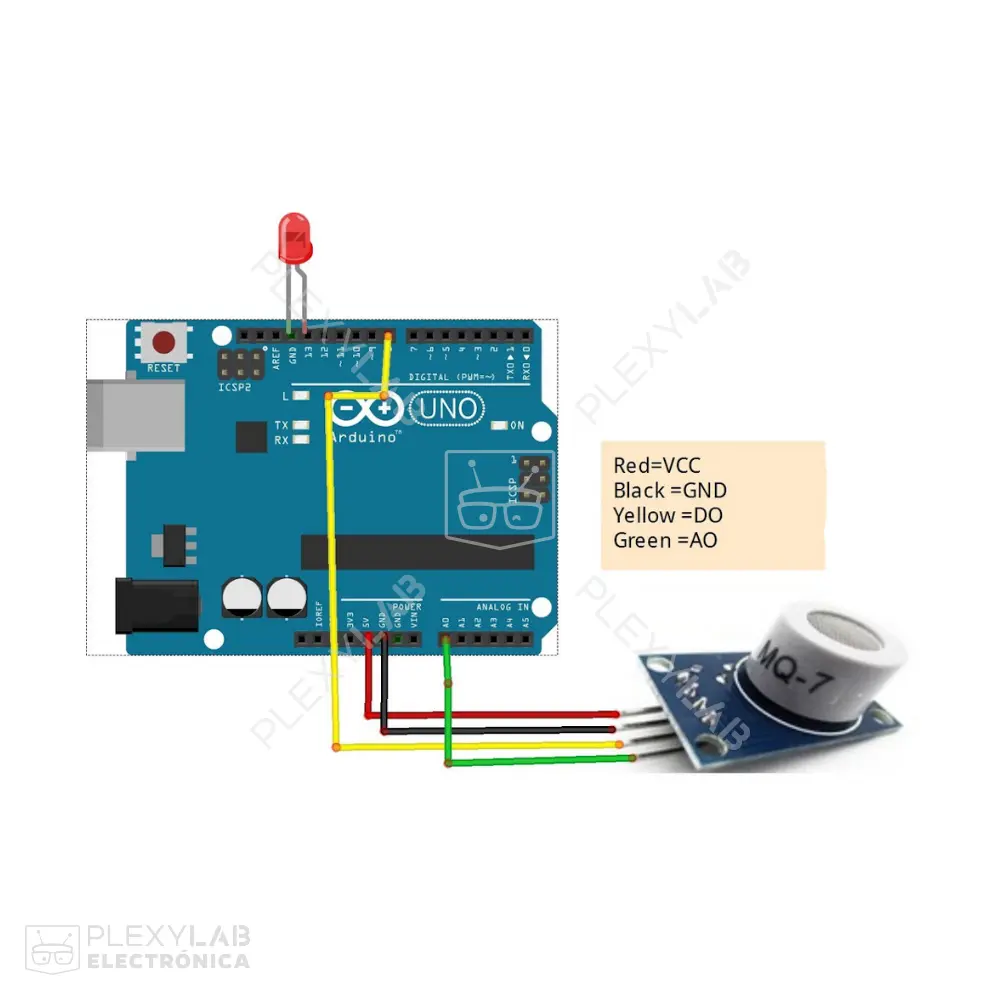

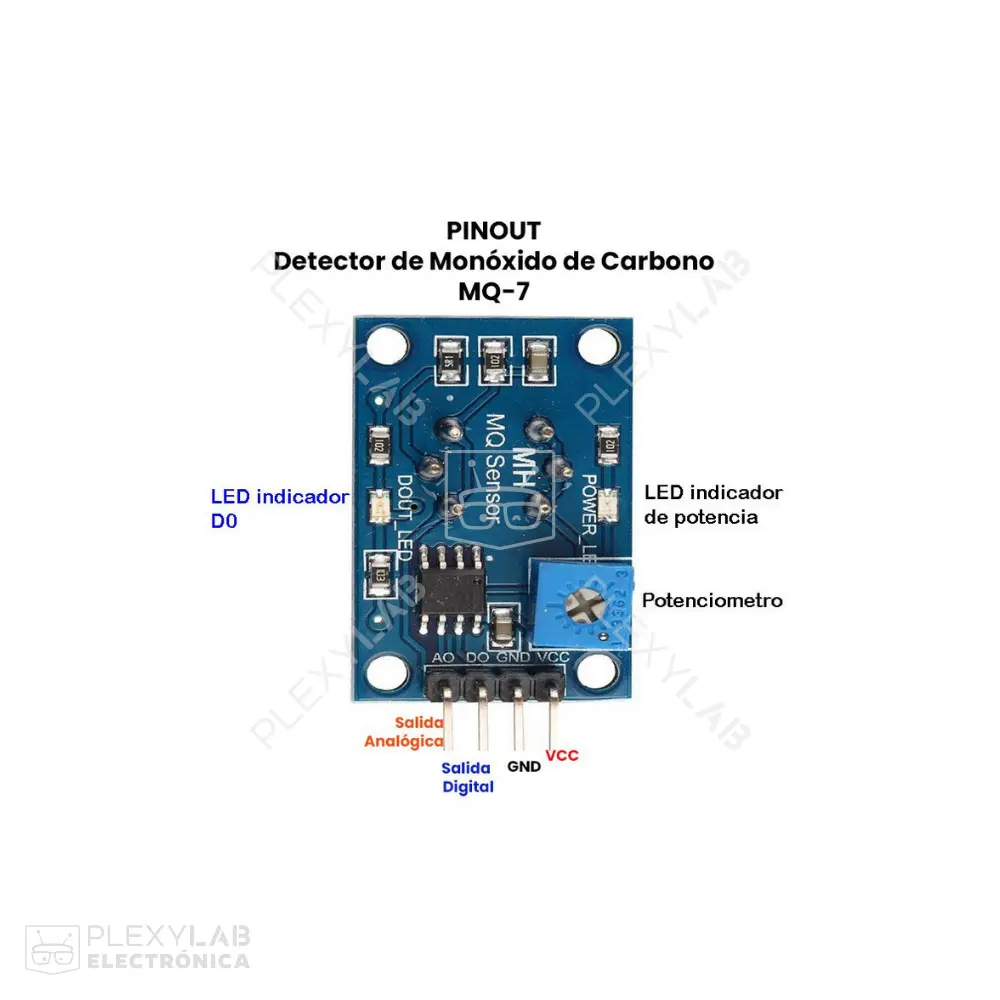

Conexiones:
- VCC: Alimentación del módulo 5.0V.
- GND: Tierra del sistema.
- DO (Digital Out): Salida digital TTL; se activa cuando la concentración supera el umbral fijado por el potenciómetro.
- AO (Analog Out): Salida analógica 0-5V proporcional a la concentración de CO.
Aplicaciones:
- Alarmas de CO residenciales y comerciales.
- Monitoreo de calidad de aire en interiores y garajes.
- Detección temprana de fugas y combustión incompleta en calderas o estufas.
- Sistemas industriales de seguridad y ventilación.
- Data loggers e IoT para registro y notificación de eventos.
- Proyectos educativos de electrónica de sensores y control.
- Tipo de sensor: Semiconductor (SnO2) para CO.
- Modelo del sensor: MQ-7.
- Tensión de operación del módulo: 5.0V DC.
- Control/Comparador: LM393.
- Heater (ciclo de trabajo): 5.0V ±2V alta temp / 1.5V ±0.1V baja temp.
- Corriente del calentador: ≤180 mA.
- Potencia del calentador: ≈350 mW.
- Salida analógica (AO): 0-5V proporcional a concentración.
- Salida digital (DO): TTL 0/1 con umbral ajustable.
- Rango de detección recomendado: 10 a 1000 ppm CO.
- Resistencia sensible (a 100 ppm CO): ~2 kΩ a 20 kΩ (típico).
- Temperatura de operación: -10°C a +50°C.
- Humedad relativa admisible: ≤95% RH (sin condensación).
- Dimensiones típicas del módulo: ~32 x 20 x 22 mm.
El módulo MQ-7 permite implementar detección de monóxido de carbono con bajo costo y rápida integración gracias a sus salidas analógica y digital. Es adecuado para alarmas, monitoreo y sistemas IoT donde se requiera alertar por niveles peligrosos de CO.
