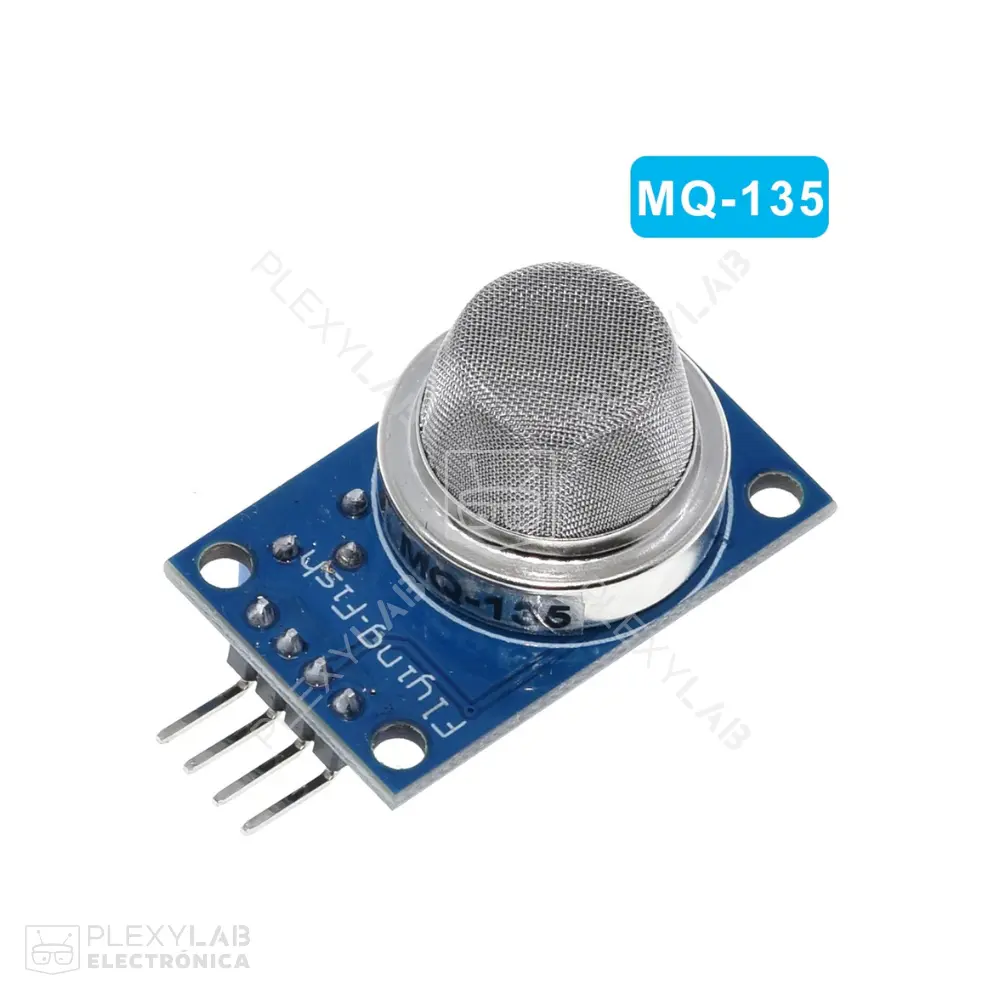

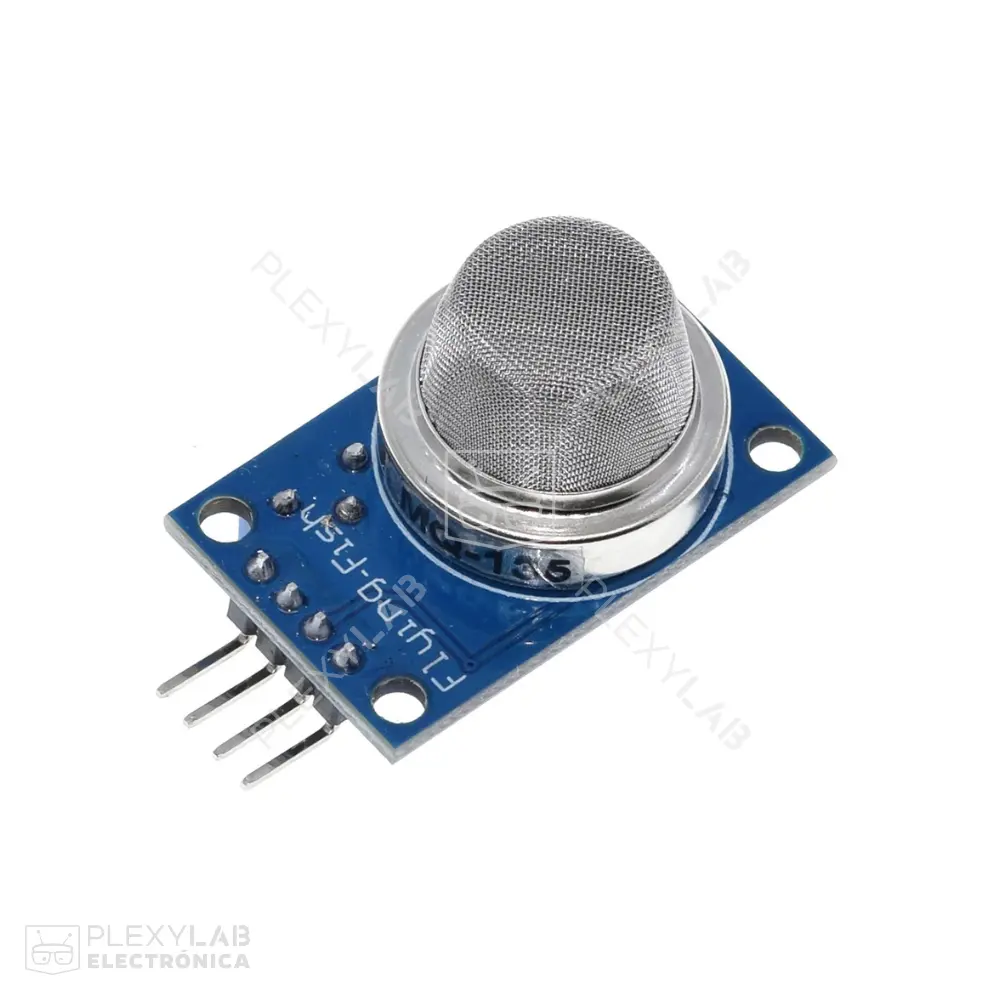

Módulo sensor de gas y calidad del aire MQ-135 MQ135
El módulo MQ-135 detecta gases nocivos como amoníaco, sulfuro, benceno, CO2, humo y vapores. Ofrece salidas analógica y digital con umbral ajustable, opera a 5V y es compatible con Arduino, ESP32 y Raspberry Pi, ideal para sistemas de monitoreo ambiental e IoT.
El módulo MQ-135 integra un sensor semiconductor de óxido de estaño (SnO2) sensible a múltiples gases contaminantes presentes en el aire, como amoníaco (NH3), sulfuro de hidrógeno (H2S), benceno, óxidos de carbono (CO y CO2), así como humo y vapores orgánicos. En aire limpio la conductividad del material es baja, aumentando con la presencia de contaminantes, lo que permite generar una señal eléctrica proporcional a la concentración detectada.

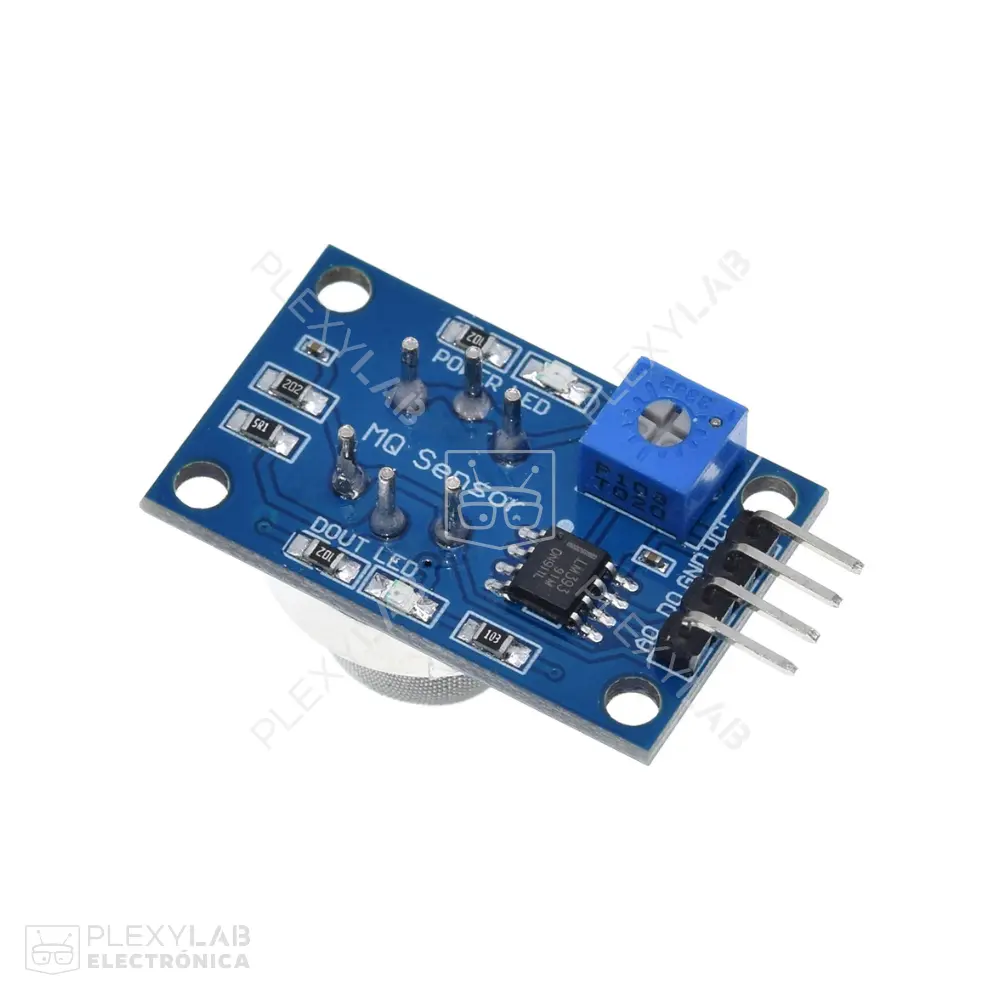

El módulo dispone de un comparador LM393 que ofrece doble salida: analógica (AO) de 0–5V para monitoreo continuo de concentraciones y digital (DO) con umbral configurable mediante potenciómetro. Opera a 5V DC con un consumo típico de 150 mA y requiere un tiempo de precalentamiento para estabilizar la lectura. Este diseño incluye LED indicador y orificios de montaje que facilitan su integración.
Es ampliamente compatible con plataformas de desarrollo como Arduino, ESP32, STM32 y Raspberry Pi, permitiendo implementar aplicaciones de monitoreo de calidad del aire, alarmas de contaminación o integración con sistemas IoT. Ideal para proyectos de electrónica, domótica y control ambiental.
Características:
- Alta sensibilidad a amoníaco, sulfuro, benceno, óxidos de carbono, humo y vapores.
- Salida dual: analógica (0–5V) y digital TTL ajustable.
- Potenciómetro integrado para configuración de umbral.
- Compatible con Arduino, ESP32, Raspberry Pi y otros MCU.
- Respuesta rápida y recuperación estable.
- Vida útil prolongada y estabilidad operativa.
- Incluye LED indicador y orificios para montaje.
Conexiones:
- VCC: Alimentación 5.0V.
- GND: Tierra del sistema.
- DO (Digital Out): Salida digital TTL que se activa al superar el umbral configurado.
- AO (Analog Out): Salida analógica de 0–5V proporcional a la concentración de gases detectados.
Aplicaciones:
- Monitoreo de calidad del aire en entornos domésticos y laborales.
- Alarmas de detección de humo y vapores nocivos.
- Sistemas de control ambiental en invernaderos y espacios cerrados.
- Integración en proyectos IoT de monitoreo en tiempo real.
- Detectores industriales de gases y sistemas de ventilación inteligente.
- Proyectos educativos de electrónica y sensores ambientales.
- Modelo del sensor: MQ-135.
- Tipo de sensor: Semiconductor SnO2.
- Comparador: LM393.
- Voltaje de operación: 5.0V DC.
- Consumo de corriente: ~150 mA.
- Salida analógica (AO): 0–5V proporcional a la concentración de gas.
- Salida digital (DO): TTL 0/1 con umbral configurable.
- Rango de detección recomendado: 100–1000 ppm (gases contaminantes típicos).
- Tiempo de precalentamiento: 20–24 h recomendado para estabilidad.

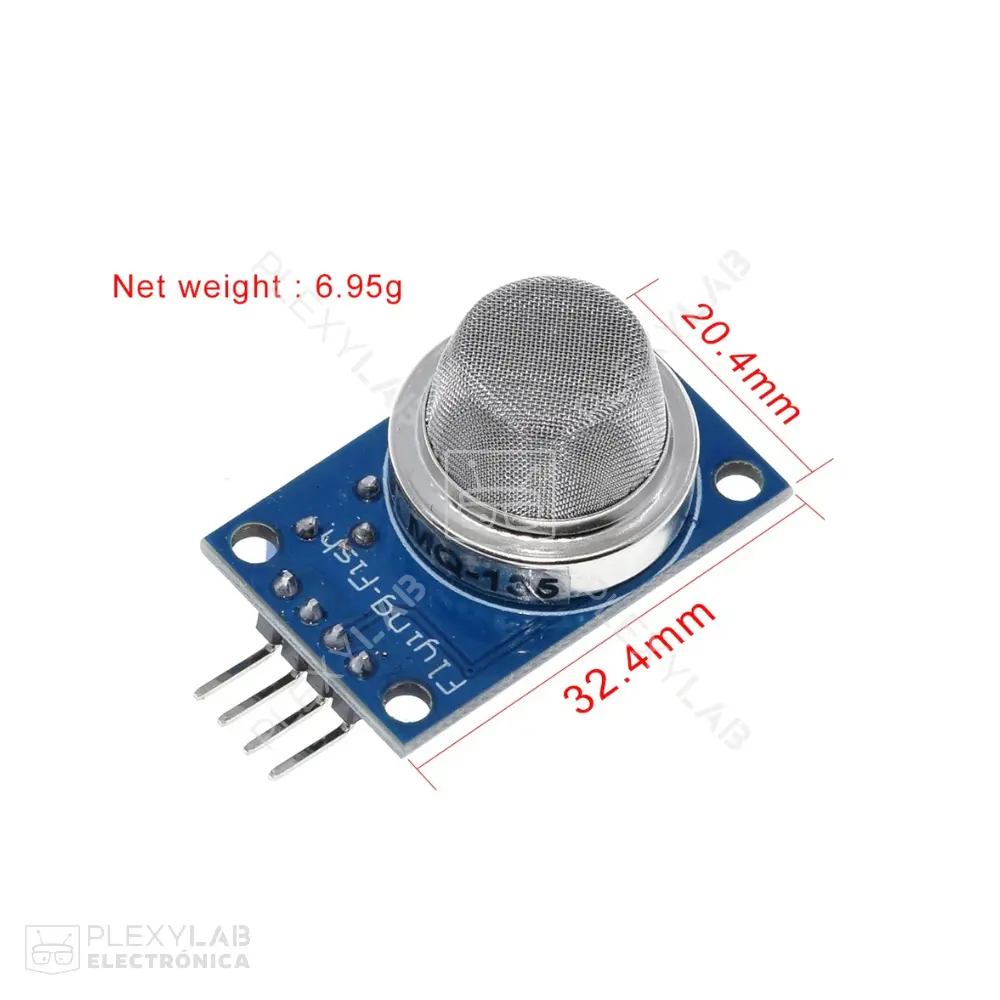

- Dimensiones aproximadas: 32 x 22 x 27 mm.
- Temperatura de operación: -10°C a +50°C.
- Humedad relativa admisible: ≤95% RH sin condensación.
El módulo MQ-135 es una solución versátil y de bajo costo para detectar gases nocivos y monitorear la calidad del aire. Con sus salidas analógica y digital, es fácil de integrar en aplicaciones de seguridad, control ambiental e IoT, brindando datos confiables para sistemas de alerta y monitoreo.
Código |
SKU10353 |
