Circuito integrado 74LS175 Flip Flop cuádruple tipo D

https://www.plexylab.com/web/image/product.template/1954/image_1920?unique=4cfaf80

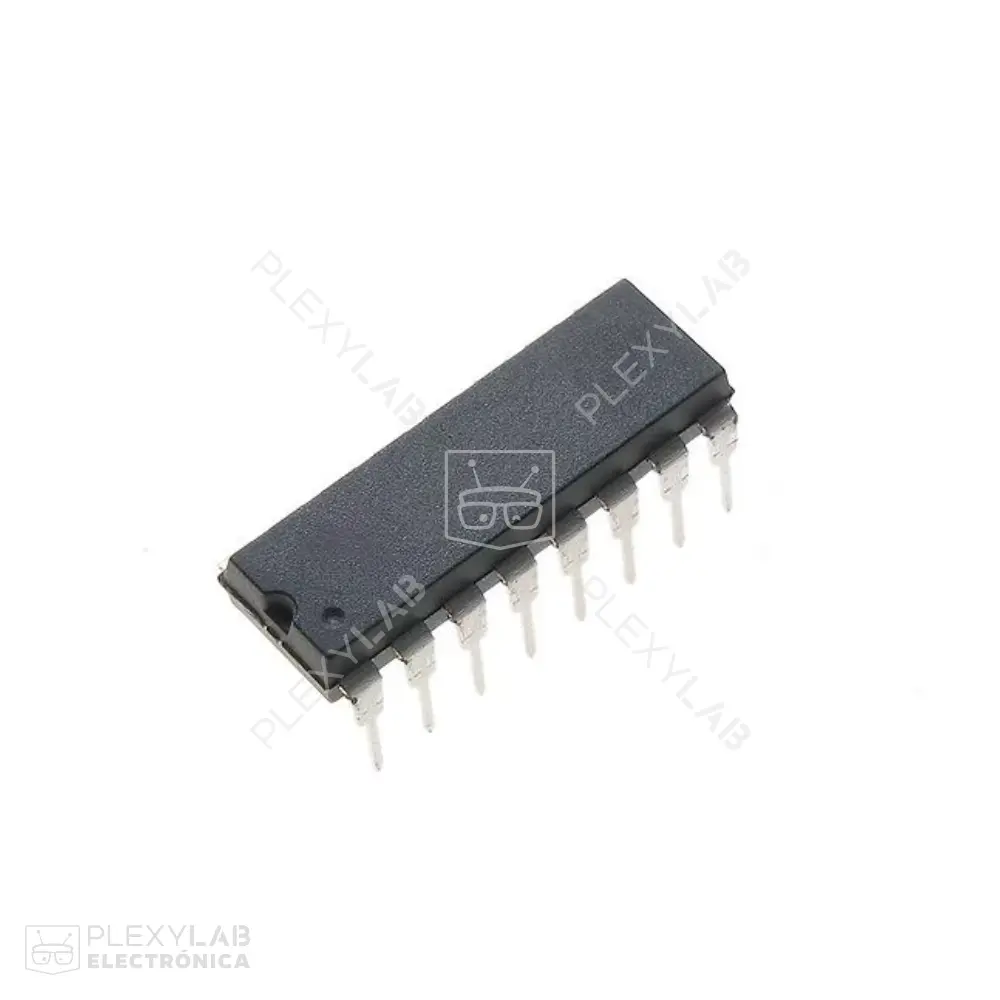

IC 74LS175 Flip-Flop cuádruple tipo D TTL con reloj y reset, encapsulado DIP de 16 pines, ideal para sincronización y almacenamiento de datos en sistemas digitales compatibles con Arduino, PIC, ESP32 y STM32.

$ 0,70 0.7000000000000001 USD $ 0,70 $ 0,75 -6,7

Disponible Queda poco Agotado Efectivo/Transferencia Incluye IVA Precio exclusivo sitio web

$ 0,70 $ 0,75

Los pedidos confirmados después de las 16:30 para entregas en la ciudad de Cuenca y después de las 15:00 para envíos al resto del país, serán procesados el siguiente día hábil.

No está disponible para venta

Esta combinación no existe.

Contáctenos

El 74LS175 es un circuito integrado que contiene cuatro flip-flops tipo D independientes con salidas complementarias. Cada flip-flop almacena el dato presente en su entrada en el flanco ascendente del reloj, y mantiene su estado hasta la siguiente transición de reloj. Además, cuenta con una entrada de reset asíncrona común activa en nivel bajo que fuerza todas las salidas Q a nivel bajo, sin afectar Q negada.

Este componente forma parte de la familia TTL (Transistor-Transistor Logic) y opera a una tensión típica de 5V, siendo compatible con plataformas como Arduino, ESP32, Raspberry Pi, STM32 y otros sistemas digitales. Gracias a su encapsulado DIP de 16 pines, puede utilizarse en protoboards o diseños de circuitos impresos.

El 74LS175 se emplea en sistemas de sincronización de datos, registros de almacenamiento, buffers de entrada/salida, y procesamiento secuencial. Su diseño eficiente lo convierte en una herramienta fundamental para controlar flujos de información en dispositivos electrónicos digitales.

Características:

  • Cuatro flip-flops tipo D independientes.
  • Salidas complementarias Q y Q negada.
  • Entrada de reloj común positiva.
  • Entrada de reset asíncrona activa baja.
  • Encapsulado DIP de 16 pines.
  • Compatible con plataformas TTL.
  • Operación sincrónica por flanco de subida.
  • Diseño optimizado para almacenamiento de datos.
  • Alta velocidad de conmutación.
  • Integración fácil en protoboard o PCB.

Aplicaciones:

  • Registros de almacenamiento de datos.
  • Buffers de entrada/salida en microcontroladores.
  • Sistemas de sincronización digital.
  • Proyectos educativos de electrónica digital.
  • Control de señales secuenciales.
  • Procesamiento y transferencia de datos TTL.
  • Interfaces de comunicación digital.
  • Tipo de IC: 74LS175.
  • Tecnología: TTL.
  • Cantidad de flip-flops: 4 tipo D.
  • Salidas: Q y Q negada.
  • Tensión de operación: 4.75V a 5.25V.
  • Entrada de reloj: Flanco positivo.
  • Reset asíncrono: Activo bajo.
  • Encapsulado: DIP de 16 pines.
  • Temperatura de operación: 0°C a 70°C.
  • Tiempo de propagación: 20ns típico.

El circuito integrado 74LS175 es una solución eficaz para aplicaciones de almacenamiento y control digital. Su configuración con salidas dobles y compatibilidad TTL lo hacen ideal para sistemas digitales modernos y entornos educativos o industriales.

Código
SKU10233
